Schneider

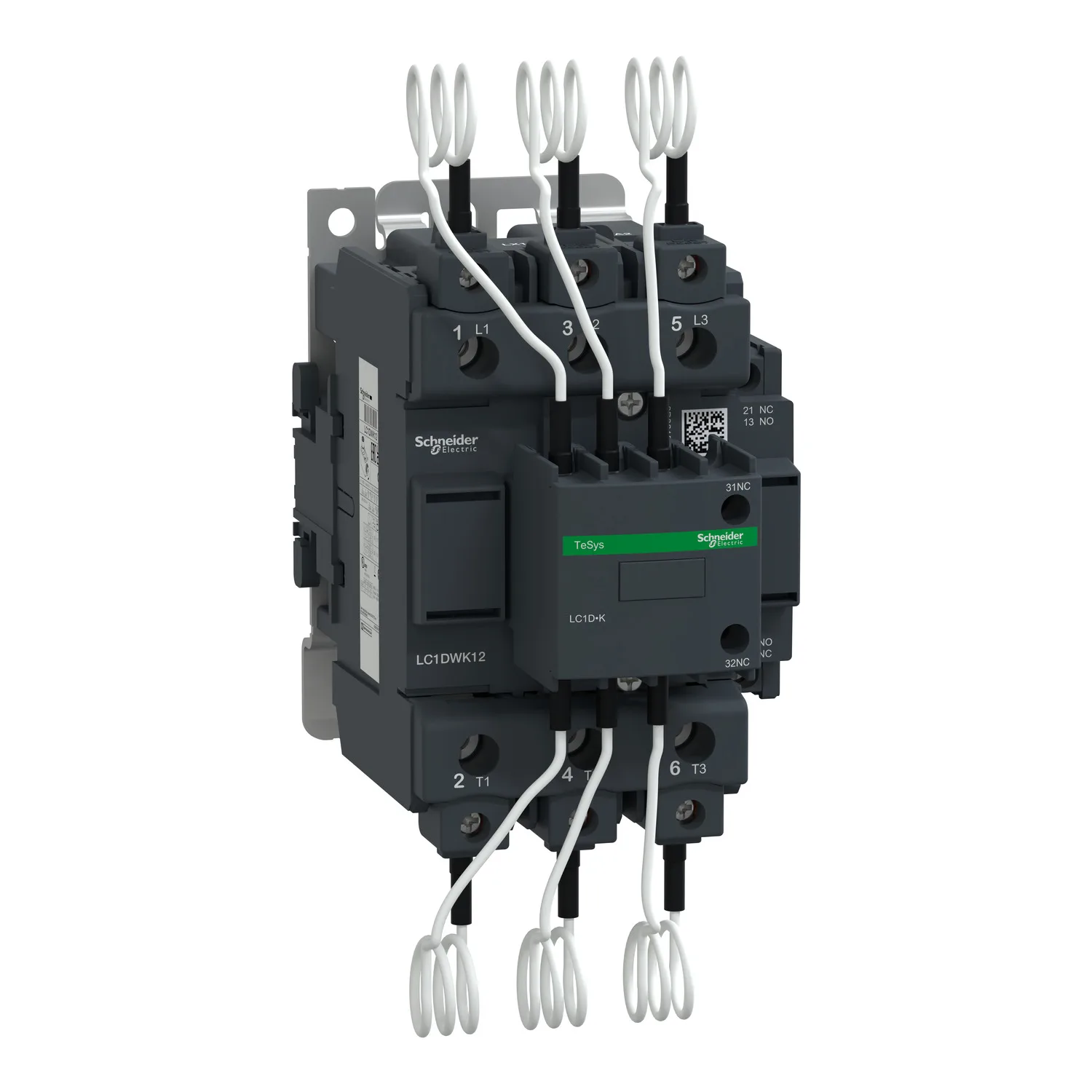

Schütz TeSys LC1-DW, 3p, 400-440V 60 kVAr, Spule 400 V AC
Schneider LC1DWK12V7, Schütz TeSys LC1-DW, 3p, 400-440V 60 kVAr, Spule 400 V AC. Kategorie: TeSys Deca Advanced. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LC1DWK12V7
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:375.24 EUR (Request a quote)
Wichtige Eigenschaften
- Serie
- TeSys
- Produktname
- TeSys LC1D.K
- Produkt Oder Komponententyp
- Capacitor duty contactor
- Gerätekurzzeichen
- LC1DWK
Produktbeschreibung
TeSys Deca Schütz, 3 Pole (3NO), zum Schalten von 3-Phasen-Kondensatorbatterien bis zu 63kVAR@400V 50Hz (104kVAR@690V). Für Schaltraten bis zu 100 Zyklen/Stunde und Umgebungen bis zu 60°C bietet es hohe Zuverlässigkeit und Langlebigkeit. Kompakt (85mm Breite), DIN-Schienenmontage oder Schraubbefestigung. Multi-Standard zertifiziert (IEC, UL, CSA) und konform mit der Norm für Parallelkondensatoren IEC 60831. Green Premium Produkt (RoHS/REACh).
Hauptmerkmale
- "Neues modernes Look & Feel für alle Maschinen"
- "Entwickelt für die Anforderungen von Industrie- und HVAC-Anwendungen"
- "Einfacher zu installieren und zu bedienen mit Multi-Standard-Schrauben"
- "Mit IEC60335-1 Konformität, verbessertem Feuerwiderstand und staubdichten Hilfskontakten"
- "Digitales Kundenerlebnis für technische Dokumente"
Technische Daten
| Serie | TeSys |
|---|---|
| Produktname | TeSys LC1D.K |
| Produkt Oder Komponententyp | Capacitor duty contactor |
| Gerätekurzzeichen | LC1DWK |
| Schützanwendung | Blindleistungskompensation |
| Gebrauchskategorie | AC-6B |
| Polbeschreibung | 3P |
| Anzahl Der Pole | 3 Schließer |
| Geräteposition Im System | Line interruption, Inside delta interruption |
| Blindleistung | 63 kvar bei 400...415 V AC 50/60 Hz |
| Steuerkreisverlauf | AC 50/60 Hz |
| Steuerkreisspannung | 400 V AC 50/60 Hz |
| Hilfskontaktzusammensetzung | 1 Schließer + 2 Öffner für Meldekreis, 3 Schließer (vorauseilend) für Leistungskreis |
| Elektrische Lebensdauer | 300000 cycles at Ue 400 V, 200000 cycles at Ue 690 V |
| Montagehalterung | DIN-Schiene, Platte |
| Normen | IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1 |
| Produktzertifizierungen | CCC, CSA, IEC, UL, EAC, KC |
| Anschlüsse - Klemmen | Control circuit: screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end, Control circuit: screw clamp terminals 1 cable(s) 1...4 mm² - cable stiffness: flexible - without cable end, Control circuit: screw clamp terminals 2 cable(s) 1...4 mm² - cable stiffness: flexible - without cable end, Control circuit: screw clamp terminals 1 cable(s) 1 |
| Anzugsdrehmoment | Control circuit: 1,7 N.m - on screw clamp terminals, Power circuit: 9 N.m - on EverLink BTR screw connectors |
| Maximale Schalthäufigkeit | 100 cyc/h |
| Hilfskontakttyp | Typ mechanisch verbunden (1 Schließer + 1 Öffner) gemäß Norm IEC 60947-5-1, Typ Spiegelkontakt (1 Öffner) gemäß Norm IEC 60947-4-1 |
| Schutzart IP | IP2x gemäß Norm IEC 60529, IP2x gemäß Norm VDE 0106 |
| Schutzbehandlung | TH gemäß Norm IEC 60068-2-30 |
| Umgebungstemperatur Bei Betrieb | -5...60 °C |
| Umgebungstemperatur Bei Lagerung | -60...80 °C |
| Aufstellungshöhe | 3000 m ohne Leistungsderating |
| Höhe | 180 mm |
| Breite | 85 mm |
| Tiefe | 154 mm |
| Produktgewicht | 1.65 kg |
