Leistungsschütz LC1F 3p, 160 kW, 330 A, 400 V AC3, Spule 380 V AC
Nicht im Verkauf

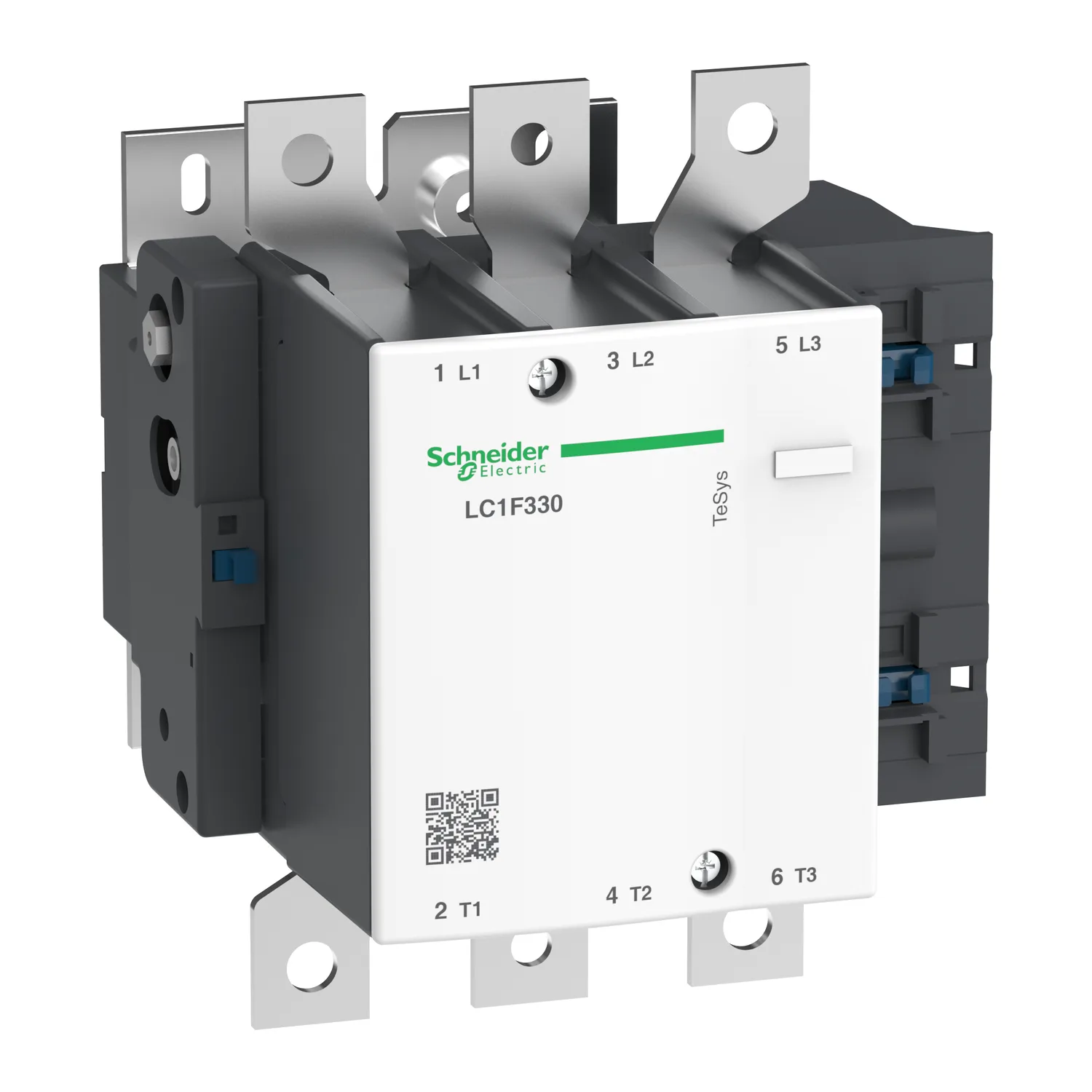

Schneider LC1F330Q7, Leistungsschütz LC1F 3p, 160 kW, 330 A, 400 V AC3, Spule 380 V AC. Kategorie: TeSys F. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:LC1F330Q7
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Baureihe
- TeSys
- Produkt- Oder Komponententyp
- Schütz
- Kurzbezeichnung Des Geräts
- LC1F
- Anwendung Des Schützes
- Motorsteuerung; Ohmsche Last
Produktbeschreibung
Tesys F Schütz - 3P (3 S) - AC-3 - <= 440 V 330 A - Spule 380 V AC
Technische Daten
Hauptmerkmale9
| Baureihe | TeSys |
|---|---|
| Produkt- Oder Komponententyp | Schütz |
| Kurzbezeichnung Des Geräts | LC1F |
| Anwendung Des Schützes | Motorsteuerung; Ohmsche Last |
| Nutzungskategorie | AC-4; AC-1; AC-3 |
| Beschreibung Der Pole | 3P |
| [Ue] Bemessungs-Betriebsspannung | <= 1.000 V AC 50/60 Hz; <= 460 V DC |
| [Uc] Steuerkreisspannung | 380 V AC 40 - 400 Hz |
| [Ie] Betriebsbemessungstrom | 400 A (bei <40 °C) bei <= 440 V AC AC-1; 330 A (bei <55 °C) bei <= 440 V AC AC-3 |
Zusatzmerkmale25
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
|---|---|
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 400 A (bei 40 °C) |
| Nenn-Unterbrechungskapazität | 2640 A entspricht IEC 60947-4-1 |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 2650 A 40 °C - 10 s; 1800 A 40 °C - 30 s; 1300 A 40 °C - 1 min; 900 A 40 °C - 3 min; 750 A 40 °C - 10 min |
| Zugehörige Absicherung | 400 A aM bei <= 440 V; 500 A gG bei <= 440 V |
| Durchschnittliche Impedanz | 0,28 MOhm - Ith 400 A 50 Hz |
| [Ui] Bemessungs-Isolationsspannung | 1000 V entspricht IEC 60947-4-1; 1500 V entspricht VDE 0110 Gruppe C |
| Verlustleistung Pro Pol | 44 W AC-1; 31 W AC-3 |
| Überspannungskategorie | III |
| Strommast Kontaktzusammensetzung | 3 S |
| Motorleistung (kW) | 160 kW bei 380 - 400 V AC 50/60 Hz (AC-3); 180 kW bei 415 V AC 50/60 Hz (AC-3); 200 kW bei 440 V AC 50/60 Hz (AC-3); 200 kW bei 500 V AC 50/60 Hz (AC-3); 220 kW bei 660 - 690 V AC 50/60 Hz (AC-3); 160 kW bei 1.000 V AC 50/60 Hz (AC-3); 100 kW bei 220 - 230 V AC 50/60 Hz (AC-3); 59 kW bei 400 V AC 50/60 Hz (AC-4) |
| Steuerkreisspannungsgrenzen | Betrieb: 0,85 - 1,1 Uc 40 - 400 Hz (bei 55 °C); Abfallspannung: 0,35 - 0,55 Uc 40 - 400 Hz (bei 55 °C) |
| Mechanische Lebensdauer | 10 Mcycles |
| Anzugsleistung In VA | 650 VA, 40 - 400 Hz cos phi 0,9 (bei 20 °C) |
| Halteleistungsaufnahme In VA | 10 VA, 40 - 400 Hz cos phi 0,9 (bei 20 °C) |
| Max. Betriebsrate | 2400 cyc/h 55 °C |
| Betriebszeit | 40 - 65 ms Schließung; 100 - 170 ms Öffnung |
| Anschlüsse - Klemmen | Steuerkreis: Schraubklemmen 1 Kabel(n) 1…4 mm²flexibel ohne Kabelende; Steuerkreis: Schraubklemmen 2 Kabel(n) 1…4 mm²flexibel ohne Kabelende; Steuerkreis: Schraubklemmen 1 Kabel(n) 1…4 mm²flexibel mit Kabelende; Steuerkreis: Schraubklemmen 2 Kabel(n) 1…2,5 mm²flexibel mit Kabelende; Steuerkreis: Schraubklemmen 1 Kabel(n) 1…4 mm²starr ohne Kabelende; Steuerkreis: Schraubklemmen 2 Kabel(n) 1…4 mm²st |
| Anzugsdrehmoment | Steuerkreis: 1,2 Nm; Stromkreis: 35 Nm |
| Montagehalterung | Platte |
| Wärmeabgabe | 8 W |
| Normen | EN 60947-4-1; IEC 60947-4-1; IEC 60947-1; JIS C8201-4-1; EN 60947-1 |
| Produktzertifizierungen | BV; CCC; UL; CB; RINA; ABS; RMRoS; LROS (Lloyds register of shipping); DNV; UKCA |
| Kompatibilitätscode | LC1F |
| Steuerstromkreis-Typ | AC bei 40 - 400 Hz |
Montage10
| Schutzart (IP) | IP20 Vorderseite mit Schutzabdeckungen entspricht IEC 60529; IP20 Vorderseite mit Schutzabdeckungen entspricht VDE 0106 |
|---|---|
| Beschichtung | TH |
| Umgebungstemperatur Bei Betrieb | -5…55 °C |
| Umgebungstemperatur Bei Lagerung | -60…80 °C |
| Geräte-Umgebungstemperatur | -40…70 °C |
| Höhe | 206 mm |
| Breite | 213 mm |
| Tiefe | 219 mm |
| Aufstellungshöhe | 3.000 m ohne Leistungsreduzierung |
| Produktgewicht | 8,6 kg |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 26,000 cm |
| VPE 1 Breite | 24,000 cm |
| VPE 1 Länge | 29,500 cm |
| Verpackungsgewicht (Lbs) | 9,310 kg |
| VPE 2 Art | S04 |
| VPE 2 Menge | 2 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 40 cm |
| VPE 2 Länge | 60 cm |
| VPE 2 Gewicht | 19,270 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 8 |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 60,000 cm |
| VPE 3 Gewicht | 85,080 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
