Schneider
Leistungsschütz LC1F 3p, 250 kW, 500 A, 400 V AC3, Spule 380 V AC
Nicht im Verkauf

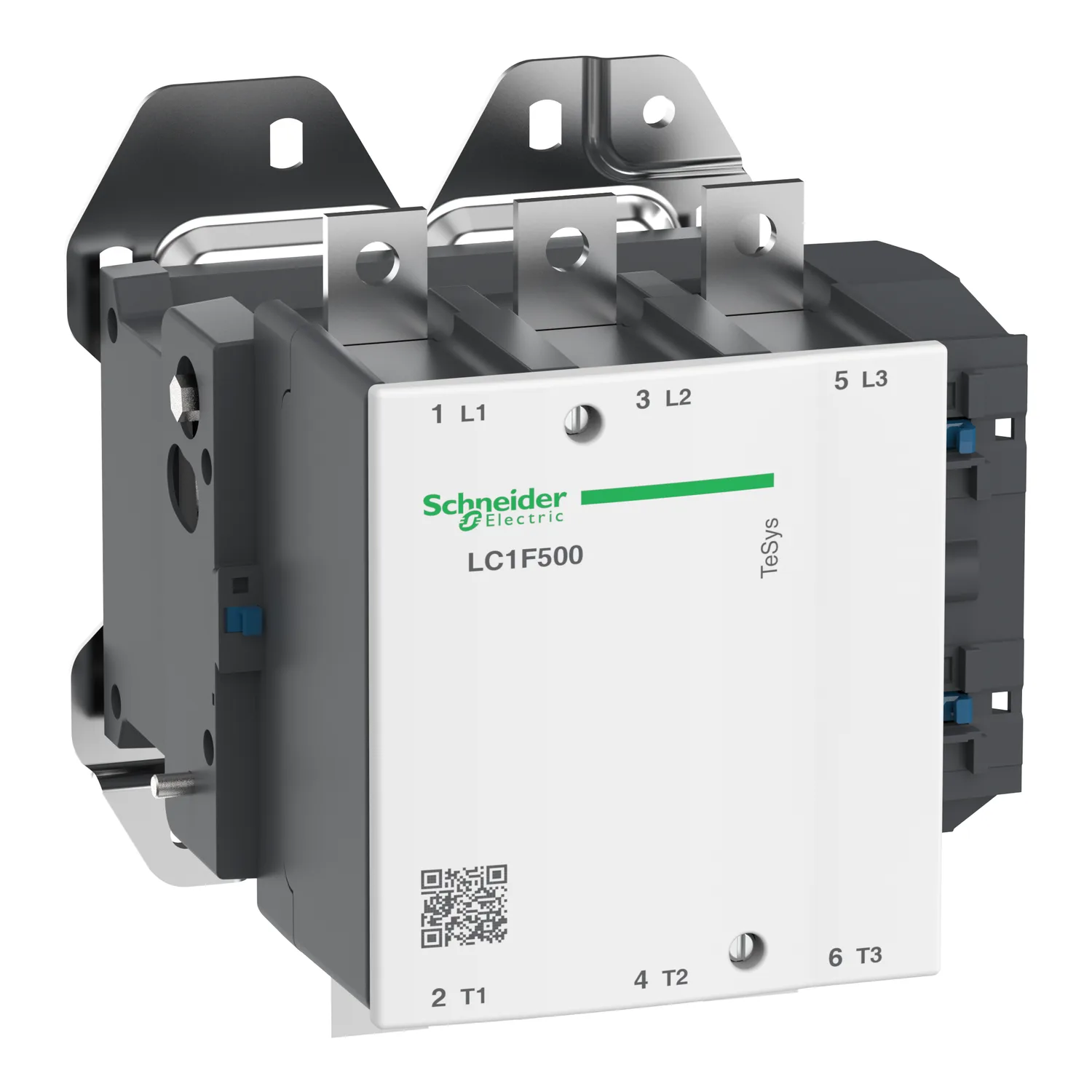

Schneider LC1F500Q7, Leistungsschütz LC1F 3p, 250 kW, 500 A, 400 V AC3, Spule 380 V AC. Kategorie: TeSys F. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:LC1F500Q7
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Baureihe
- TeSys
- Produkt- Oder Komponententyp
- Schütz
- Kurzbezeichnung Des Geräts
- LC1F
- Anwendung Des Schützes
- Ohmsche Last; Motorsteuerung
Produktbeschreibung
TeSys F Schütz - 3P (3 Schließer) - AC-3 - <= 440 V 500 A - Spule 380 V AC
Technische Daten
Hauptmerkmale9
| Baureihe | TeSys |
|---|---|
| Produkt- Oder Komponententyp | Schütz |
| Kurzbezeichnung Des Geräts | LC1F |
| Anwendung Des Schützes | Ohmsche Last; Motorsteuerung |
| Nutzungskategorie | AC-1; AC-3; AC-4 |
| Beschreibung Der Pole | 3P |
| [Ue] Bemessungs-Betriebsspannung | <= 1.000 V AC 50/60 Hz; <= 460 V DC |
| [Uc] Steuerkreisspannung | 380 V AC 40 - 400 Hz |
| [Ie] Betriebsbemessungstrom | 700 A (bei <40 °C) bei <= 440 V AC AC-1; 500 A (bei <55 °C) bei <= 440 V AC AC-3 |
Zusatzmerkmale25
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
|---|---|
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 700 A (bei 40 °C) |
| Nenn-Unterbrechungskapazität | 4000 A entspricht IEC 60947-4-1 |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 4200 A 40 °C - 10 s; 3200 A 40 °C - 30 s; 2400 A 40 °C - 1 min; 1500 A 40 °C - 3 min; 1200 A 40 °C - 10 min |
| Zugehörige Absicherung | 500 A aM bei <= 440 V; 800 A gG bei <= 440 V |
| Durchschnittliche Impedanz | 0,18 MOhm - Ith 700 A 50 Hz |
| [Ui] Bemessungs-Isolationsspannung | 1000 V entspricht IEC 60947-4-1; 1500 V entspricht VDE 0110 Gruppe C |
| Verlustleistung Pro Pol | 88 W AC-1; 45 W AC-3 |
| Überspannungskategorie | III |
| Strommast Kontaktzusammensetzung | 3 S |
| Motorleistung (kW) | 250 kW bei 380 - 400 V AC 50/60 Hz (AC-3); 280 kW bei 415 V AC 50/60 Hz (AC-3); 295 kW bei 440 V AC 50/60 Hz (AC-3); 355 kW bei 500 V AC 50/60 Hz (AC-3); 335 kW bei 660 - 690 V AC 50/60 Hz (AC-3); 335 kW bei 1.000 V AC 50/60 Hz (AC-3); 147 kW bei 220 - 230 V AC 50/60 Hz (AC-3); 80 kW bei 400 V AC 50/60 Hz (AC-4) |
| Steuerkreisspannungsgrenzen | Betrieb: 0,85 - 1,1 Uc 40 - 400 Hz (bei 55 °C); Abfallspannung: 0,3 - 0,5 Uc 40 - 400 Hz (bei 55 °C) |
| Mechanische Lebensdauer | 10 Mcycles |
| Anzugsleistung In VA | 1100 VA, 40 - 400 Hz cos phi 0,9 (bei 20 °C) |
| Halteleistungsaufnahme In VA | 18 VA, 40 - 400 Hz cos phi 0,9 (bei 20 °C) |
| Max. Betriebsrate | 2400 cyc/h 55 °C |
| Betriebszeit | 40 - 65 ms Schließung; 100 - 170 ms Öffnung |
| Anschlüsse - Klemmen | Steuerkreis: Schraubklemmen 1 Kabel(n) 1…4 mm²flexibel ohne Kabelende; Steuerkreis: Schraubklemmen 2 Kabel(n) 1…4 mm²flexibel ohne Kabelende; Steuerkreis: Schraubklemmen 1 Kabel(n) 1…4 mm²flexibel mit Kabelende; Steuerkreis: Schraubklemmen 2 Kabel(n) 1…2,5 mm²flexibel mit Kabelende; Steuerkreis: Schraubklemmen 1 Kabel(n) 1…4 mm²starr ohne Kabelende; Steuerkreis: Schraubklemmen 2 Kabel(n) 1…4 mm²st |
| Anzugsdrehmoment | Steuerkreis: 1,2 Nm; Stromkreis: 35 Nm |
| Montagehalterung | Platte |
| Wärmeabgabe | 18 W |
| Normen | EN 60947-4-1; IEC 60947-4-1; IEC 60947-1; JIS C8201-4-1; EN 60947-1 |
| Produktzertifizierungen | DNV; CB; RMRoS; RINA; CCC; LROS (Lloyds register of shipping); BV; ABS; UL; UKCA |
| Kompatibilitätscode | LC1F |
| Steuerstromkreis-Typ | AC bei 40 - 400 Hz |
Montage10
| Schutzart (IP) | IP20 Vorderseite mit Schutzabdeckungen entspricht IEC 60529; IP20 Vorderseite mit Schutzabdeckungen entspricht VDE 0106 |
|---|---|
| Beschichtung | TH |
| Umgebungstemperatur Bei Betrieb | -5…55 °C |
| Umgebungstemperatur Bei Lagerung | -60…80 °C |
| Geräte-Umgebungstemperatur | -40…70 °C |
| Höhe | 238 mm |
| Breite | 233 mm |
| Tiefe | 232 mm |
| Aufstellungshöhe | 3.000 m ohne Leistungsreduzierung |
| Produktgewicht | 11,35 kg |
Verpackungseinheiten6
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 27,0 cm |
| VPE 1 Breite | 29,5 cm |
| VPE 1 Länge | 29,5 cm |
| Verpackungsgewicht (Lbs) | 11,825 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
