Schneider

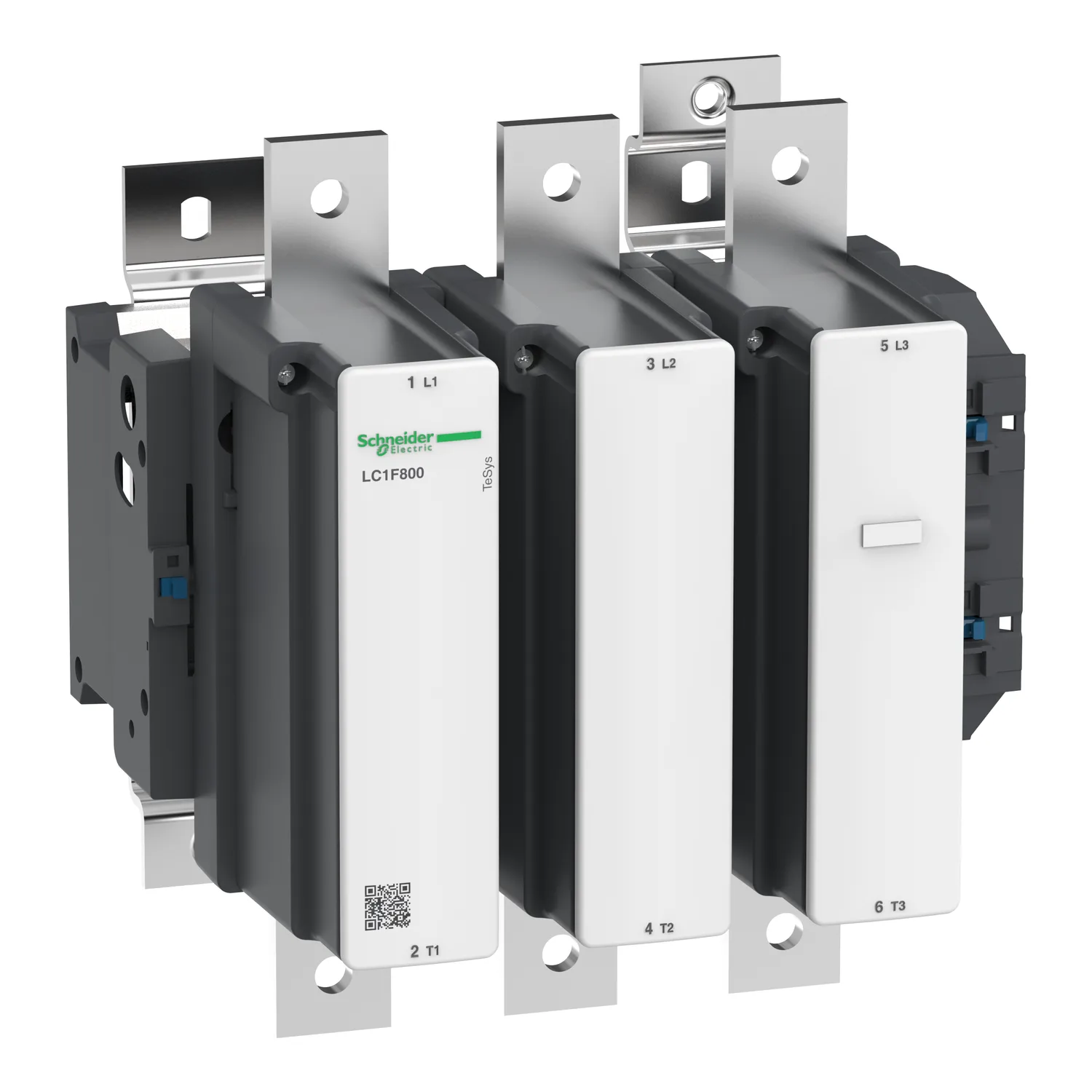

Leistungsschütz LC1F 3p, 450 kW, 800 A, 400 V AC3, Spule 400 V DC
Nicht im Verkauf
Schneider LC1F800QW, Leistungsschütz LC1F 3p, 450 kW, 800 A, 400 V AC3, Spule 400 V DC. Kategorie: TeSys F. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:LC1F800QW
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Serie
- TeSys
- Produktname
- TeSys F
- Produkttyp Oder Komponententyp
- Schütz
- Gerätekurzzeichen
- LC1F
Produktbeschreibung
TeSys F Schütz - 3P (3 S) - AC-3 - <= 440 V 800 A - Spule 400 V DC
Technische Daten
| Serie | TeSys |
|---|---|
| Produktname | TeSys F |
| Produkttyp Oder Komponententyp | Schütz |
| Gerätekurzzeichen | LC1F |
| Schützanwendung | Motorsteuerung, Ohmsche Last |
| Gebrauchskategorie | AC-1, AC-3 |
| Polbeschreibung | 3P |
| Pol-Kontaktanordnung | 3 S |
| [Ie] Bemessungsbetriebsstrom | 1000 A ( |
| Motorleistung KW | 250 kW bei 220...230 V AC 50/60 Hz, 450 kW bei 1000 V AC 50/60 Hz, 450 kW bei 380...400 V AC 50/60 Hz, 450 kW bei 415 V AC 50/60 Hz, 450 kW bei 440 V AC 50/60 Hz, 450 kW bei 500 V AC 50/60 Hz, 475 kW bei 660 690 V AC 50/60 Hz |
| Steuerkreisart | DC Standard |
| Steuerkreisspannung | 400 V DC |
| Überspannungskategorie | III |
| [Ith] Konventioneller Thermischer Strom An Freier Luft | 1000 A bei |
| Irms Bemessungseinschaltvermögen | 8000 A AC Konformitätsnorm IEC 60947-4-1 |
| Bemessungsausschaltvermögen | 6400 A Konformitätsnorm IEC 60947-4-1 |
| [Icw] Bemessungskurzzeitstromfestigkeit | 5500 A |
| Zugehörige Sicherung | 1000 A gG bei |
| Durchschnittliche Impedanz | 0,12 mOhm bei 50 Hz - Ith 1000 A |
| [Ui] Bemessungsisolationsspannung | 1000 V Konformitätsnorm IEC 60947-4-1, 1500 V Konformitätsnorm VDE 0110 Gruppe C |
| Verlustleistung Pro Pol | 120 W AC-1, 77 W AC-3 |
| Montagehalterung | Platte |
| Normen | EN 60947-1, EN 60947-4-1, IEC 60947-1, IEC 60947-4-1, JEM 1038 |
| Produktzertifizierungen | CSA, GL, UL, LROS |
| Anschlüsse - Klemmen | Steuerstromkreis: Schraubklemmen 2 Kabel 1...2.5 mm² - Kabelsteifigkeit: flexibel - mit Aderendhülsen, Steuerstromkreis: Schraubklemmen 1 Kabel 1...4 mm² - Kabelsteifigkeit: flexibel - ohne Aderendhülsen, Steuerstromkreis: Schraubklemmen 2 Kabel 1...4 mm² - Kabelsteifigkeit: flexibel - ohne Aderendhülsen, Steuerstromkreis: Schraubklemmen 1 Kabel 1 |
| Anzugsdrehmoment | Steuerstromkreis: 1.2 N.m, Leistungskreis: 58 N.m |
| Betriebszeit | 40...50 ms Öffnen, 60...80 ms Schließen |
| Mechanische Lebensdauer | 5 Mcycles |
| Betriebsfrequenz | 600 cyc/h bei |
| Steuerkreis-Spannungsgrenzwerte | 0,85...1,1 Uc bei 55 °C Betrieb, 0,3...0,5 Uc bei 55 °C Abfall |
| Einschaltleistung In W | 1900 W bei 20 °C |
| Halteleistung In W | 12 W bei 20 °C |
| Wärmeableitung | 12 W |
| Schutzart (IP) | IP20 Frontseite mit Abdeckungen (separat zu bestellen) Konformitätsnorm IEC 60529, IP20 Frontseite mit Abdeckungen (separat zu bestellen) Konformitätsnorm VDE 0106 |
| Schutzbehandlung | TH |
| Umgebungstemperatur Bei Betrieb | -5...55 °C |
| Umgebungstemperatur Bei Lagerung | -60...80 °C |
| Zulässige Umgebungstemperatur Um Das Gerät | -5...55 °C |
| Aufstellhöhe | 3000 m ohne Leistungsminderung |
| Mechanische Lebensdauer | Vibrationen Schütz offen 2 Gn, 5...300 Hz, Vibrationen Schütz geschlossen 4 Gn, 5...300 Hz, Stöße Schütz geschlossen 15 Gn für 11 ms, Stöße Schütz offen 6 Gn für 11 ms |
| Höhe | 304 mm |
| Breite | 309 mm |
| Tiefe | 255 mm |
| Produktgewicht | 18.75 kg |
| Status Nachhaltiges Angebot | Green Premium Produkt |
| ROHS | Compliant - since 0843 - Schneider Electric declaration of conformity |
| REACH | Referenz enthält kein SVHC über dem Schwellenwert |
| Umweltprofil Des Produkts | Verfügbar |
| Anweisungen Zum Lebensdauerende | Verfügbar |
