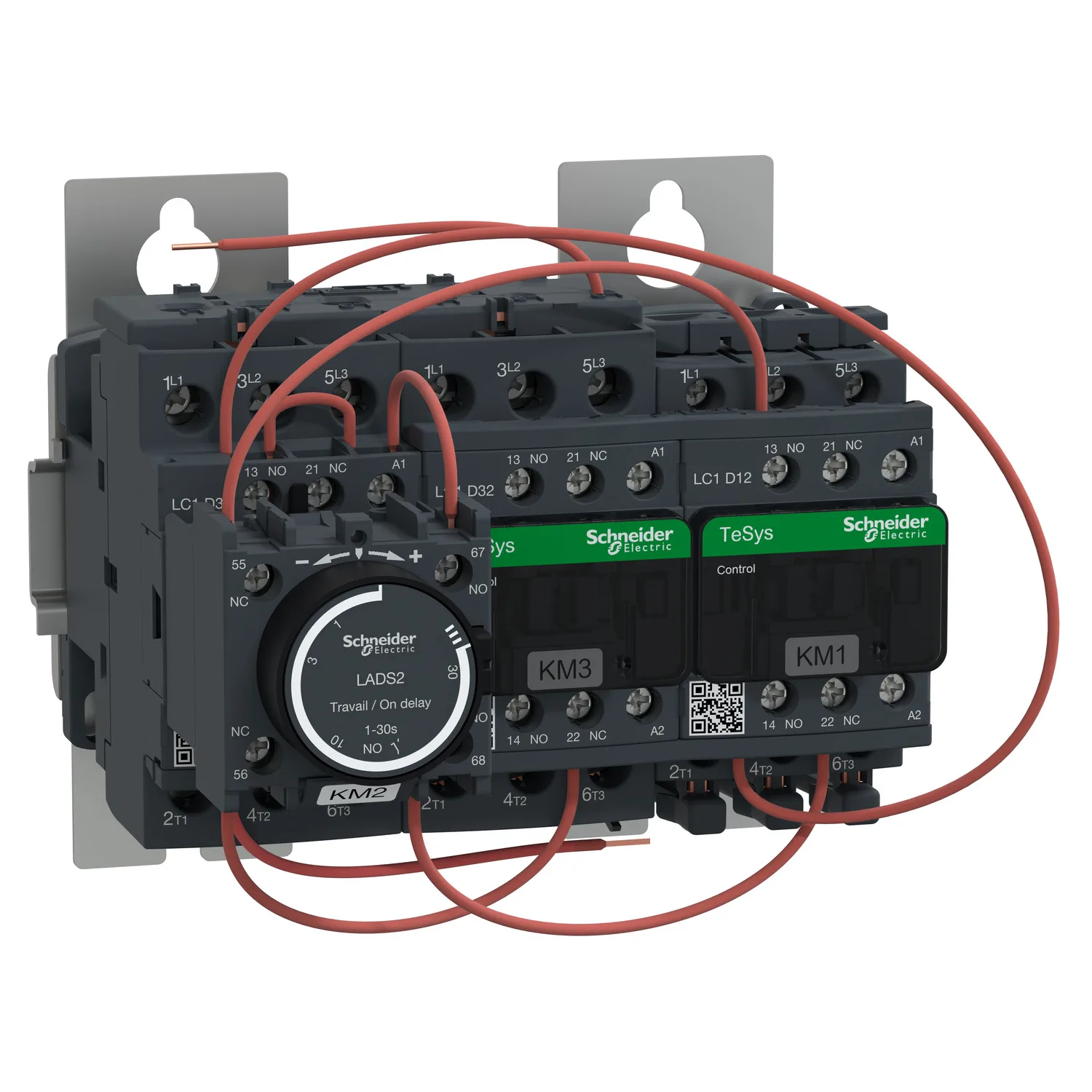

Stern-Dreieck Schützkombination, 25kW, 110V 50/60Hz
Schneider LC3D32AF7, Stern-Dreieck Schützkombination, 25kW, 110V 50/60Hz. Kategorie: TeSys Deca Advanced. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LC3D32AF7
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:536.55 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- TeSys; TeSys Deca
- Produktname
- TeSys Deca
- Produkt- Oder Komponententyp
- Stern-Dreieck-Starter
- Kurzbezeichnung Des Geräts
- LC3D
Produktbeschreibung
Standardschütze 0,06 -75 kW Neben ansprechendem und funktionellem Design bieten die Schütze TeSys D schnelle und einfache Installation bei gleichzeitig schmaler Baubreite von 45 bzw. 55 mm. Sie erfüllen internationale Standards. Die Leistungsgrößen 40 bis 65 A sind mit EverLink Klemmen ausgestattet. Diese sind patentiert und gewährleisten eine zuverlässige und dauerhafte Verbindung.
Technische Daten
Hauptmerkmale24
| Baureihe | TeSys; TeSys Deca |
|---|---|
| Produktname | TeSys Deca |
| Produkt- Oder Komponententyp | Stern-Dreieck-Starter |
| Kurzbezeichnung Des Geräts | LC3D |
| Anwendung Des Schützes | Motorsteuerung |
| Nutzungskategorie | AC-3 |
| Gerätedarstellung | Vorverdrahtet |
| Beschreibung Der Pole | 3 x 3P |
| Strommast Kontaktzusammensetzung | 3 x 3 S |
| [Ue] Bemessungs-Betriebsspannung | Stromkreis: <= 690 V AC 25 - 400 Hz |
| [Ie] Betriebsbemessungstrom | 32 A (bei <60 °C) bei <= 440 V AC AC-3 für Stromkreis |
| Motorleistung (kW) | 15 kW bei 220/230 V AC 50/60 Hz; 25 kW bei 380/400 V AC 50/60 Hz; 30 kW bei 415 V AC 50/60 Hz; 30 kW bei 440 V AC 50/60 Hz |
| Steuerstromkreis-Typ | AC bei 50/60 Hz |
| [Uc] Steuerkreisspannung | 110 V AC 50/60 Hz |
| Aufbau Der Hilfskontakte | 1 Ö für KM1-Sternschütz |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht IEC 60947 |
| Überspannungskategorie | III |
| [Ui] Bemessungs-Isolationsspannung | Stromkreis: 690 V entspricht IEC 60947-4-1; Stromkreis: 600 V CSA zertifiziert; Stromkreis: 600 V UL zertifiziert; Signalschaltkreis: 690 V entspricht IEC 60947-1; Signalschaltkreis: 600 V CSA zertifiziert; Signalschaltkreis: 600 V UL zertifiziert |
| Elektrische Lebensdauer | 1,65 Mcycles 32 A AC-3 bei Ue <= 440 V |
| Sicherheitsabdeckung | Schutzabdeckung |
| Verriegelungsart | Mechanisch |
| Montagehalterung | Platte |
| Normen | EN 60947-5-1; EN 60947-4-1; UL 508; CSA C22.2 Nr. 14; IEC 60947-4-1; IEC 60947-5-1; IEC 60335-1 |
| Produktzertifizierungen | RINA; GL; GOST; BV; DNV; CCC; CSA; LROS (Lloyds register of shipping); UL |
Zusatzmerkmale19
| Anschlüsse - Klemmen | Steuerkreis: Schraubklemmen 1 1…4 mm² - Kabelfestigkeit: flexibel ohne Kabelende; Steuerkreis: Schraubklemmen 2 1…4 mm² - Kabelfestigkeit: flexibel ohne Kabelende; Steuerkreis: Schraubklemmen 1 1…4 mm² - Kabelfestigkeit: flexibel mit Kabelende; Steuerkreis: Schraubklemmen 2 1…2,5 mm² - Kabelfestigkeit: flexibel mit Kabelende; Steuerkreis: Schraubklemmen 1 1…4 mm² - Kabelfestigkeit: starr ohne Kabe |
|---|---|
| Anzugsdrehmoment | Steuerkreis: 1,7 Nm - auf Schraubklemmen - mit Schraubenzieher flach Ø 6; Steuerkreis: 1,7 Nm - auf Schraubklemmen - mit Schraubenzieher Philips Nr. 2; Stromkreis: 2,5 Nm - auf Schraubklemmen - mit Schraubenzieher flach Ø 6; Stromkreis: 2,5 Nm - auf Schraubklemmen - mit Schraubenzieher Philips Nr. 2; Stromkreis: 1,7 Nm - auf Schraubklemmen - mit Schraubenzieher Position Nr. 2; Steuerkreis: 1,7 Nm |
| Mechanische Lebensdauer | 15 Mcycles |
| Max. Betriebsrate | 30 cyc/h 60 °C |
| Startzeit | 30 s |
| Spulentechnologie | Ohne integriertes Beschaltungsmodul |
| Steuerkreisspannungsgrenzen | Abfallspannung: 0,3 - 0,6 Uc bei 50/60 Hz (bei <60 °C); Betrieb: 0,8 - 1,1Uc bei 50 Hz (bei <60 °C); Betrieb: 0,85 - 1,1 Uc bei 60 Hz (bei <60 °C) |
| Anzugsleistung In VA | 70 VA 60 Hz cos phi 0,75 (bei 20 °C); 70 VA 50 Hz cos phi 0,75 (bei 20 °C) |
| Halteleistungsaufnahme In VA | 7,5 VA 60 Hz cos phi 0,3 (bei 20 °C); 7 VA 50 Hz cos phi 0,3 (bei 20 °C) |
| Wärmeabgabe | 2…3 W bei 50/60 Hz |
| Typ Der Hilfskontakte | Mechanisch verbunden entspricht IEC 60947-5-1 3 x 1 S + 1 Ö; Spiegelkontakt entspricht IEC 60947-4-1 3 x 1 Ö |
| Signalisierungskreisfrequenz | 25 - 400 Hz |
| Min. Schaltstrom | 5 mA for Signalschaltkreis |
| Min. Schaltspannung | 17 V für Signalschaltkreis |
| Nicht Überlappende Zeit | 1,5 ms bei Aberregung zwischen Schließer- und Öffnerkontakt; 1,5 ms bei Ansteuerung zwischen Schließer- und Öffnerkontakt |
| Breite | 166 mm |
| Höhe | 124 mm |
| Tiefe | 149 mm |
| Produktgewicht | 2,03 kg |
Montage11
| Isolationswiderstand | > 10 MOhm for Signalschaltkreis |
|---|---|
| Schutzart (IP) | IP20 Vorderseite entspricht IEC 60529 |
| Klimafestigkeit | entspricht IACS E10; entspricht IEC 60947-1 Anhang Q Kategorie D |
| Beschichtung | TH entspricht IEC 60068-2-30 |
| Verschmutzungsgrad | 3 |
| Umgebungstemperatur Bei Lagerung | -60…80 °C |
| Umgebungstemperatur Bei Betrieb | -40…70 °C bei Uc |
| Betriebshöhe | 3.000 m ohne Leistungsreduzierung |
| Feuerbeständigkeit | 850 °C entspricht IEC 60695-2-1 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Mechanische Robustheit | Schwingungen Schütz geöffnet: 2 Gn, 5 - 300 Hz; Schwingungen Schütz geschlossen: 4 Gn, 5 - 300 Hz; Schocks Schütz geschlossen: 15 Gn für 11 ms; Schocks Schütz geöffnet: 8 Gn für 11 ms |
Verpackungseinheiten6
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 16,100 cm |
| VPE 1 Breite | 17,800 cm |
| VPE 1 Länge | 23,500 cm |
| Verpackungsgewicht (Lbs) | 1,712 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
