Schneider

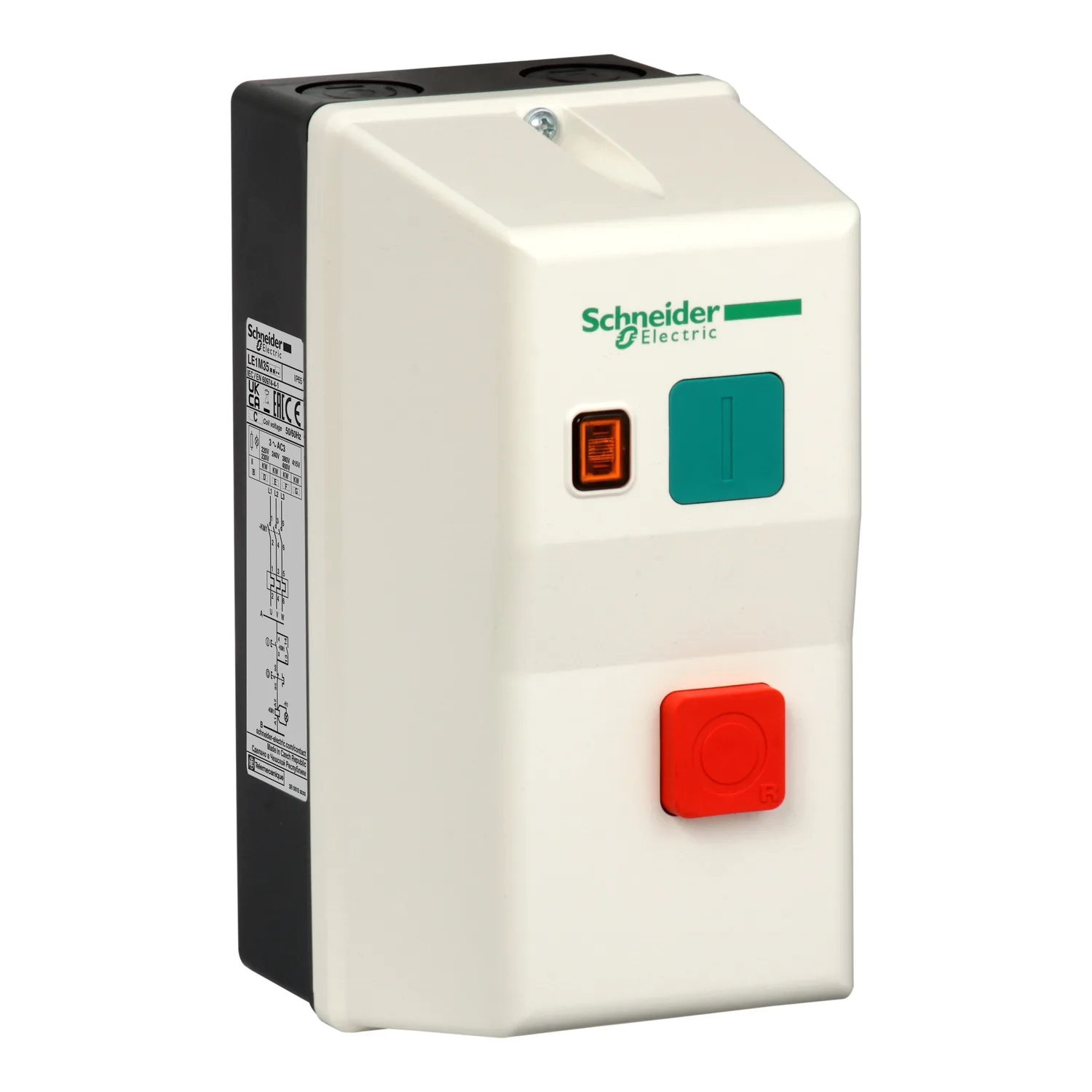

Motorstarter LE1-M, IP 65 , 4kW, 1 Drehr., Tasten 0/1, Sp. 240VAC
Schneider LE1M35U716, Motorstarter LE1-M, IP 65 , 4kW, 1 Drehr., Tasten 0/1, Sp. 240VAC. Kategorie: TeSys LE. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LE1M35U716
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:106.90 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- TeSys
- Produktname
- TeSys LE
- Gerätekurzzeichen
- LE1M
- Produkttyp Oder Bauteiltyp
- Gekapselter DOL-Starter
Produktbeschreibung
- TeSys LE gekapselter Direktstarter, einschließlich 1 LC1K Schütz und 1 LR2K thermischem Überlastrelais, für 3-phasige nicht-reversierende Motorsteuerungsanwendungen bis zu 4kW bei 400V.
- Er enthält ein LC1K Schütz mit 240V AC Steuerstromkreis,
- und ein LR2K thermisches Überlastrelais mit 8-11.5A Einstellbereich.
- EIN/AUS-Motorsteuerung durch einen grünen Start-Taster (I) und einen roten Stopp-/Rückstelltaster (O), mit einer gelben Betriebsanzeige.
- Selbstverlöschendes ABS-Materialgehäuse mit IP65-Schutz.
- Zur Kombination mit einer externen Kurzschlussschutzeinrichtung, um eine Koordination nach Typ 1 oder Typ 2 zu erreichen.
- Konform mit IEC 60947-4-1, umweltkonform (RoHS/REACh).
Technische Daten
| Baureihe | TeSys |
|---|---|
| Produktname | TeSys LE |
| Gerätekurzzeichen | LE1M |
| Produkttyp Oder Bauteiltyp | Gekapselter DOL-Starter |
| Geräteanwendung | Standard |
| Gebrauchskategorie | AC-3 |
| Gerätezusammensetzung | Schütz, Neutralleiterklemme, PE-Klemme, Thermisches Überlastrelais |
| Einstellbereich Thermischer Schutz | 8...11.5 A |
| Motorleistung KW | 4 kW bei 380/400 V AC 50/60 Hz, 4 kW bei 415 V AC 50/60 Hz, 2.2 kW bei 220/230 V AC 50/60 Hz, 2.2 kW bei 240 V AC 50/60 Hz |
| Steuerstromkreisspannung | 240 V AC 50/60 Hz |
| Steuerungsart | Drucktaster Start grün I, Drucktaster Stop/Reset rot O |
| Lokale Signalisierung | LED gelb Betrieb |
| Anzahl Kabeleinführungen | 2 cable entry : Pg 13 oben, 2 cable entry : ISO20 oben, 2 cable entry : ISO20 unten, 2 cable entry : Pg 13 unten, 2 cable entry : Pg 16 unten, 2 cable entry : ISO25 oben, 2 cable entry : Pg 21 unten, 2 cable entry : ISO25 unten, 2 cable entry : Pg 21 oben, 2 cable entry : Pg 16 oben |
| Breite | 78 mm |
| Höhe | 160 mm |
| Tiefe | 108 mm |
| Produktgewicht | 0.6 kg |
| Material | ABS |
| Schutzart IP | IP65 konform mit IEC 60529 |
| Normen | IEC 60947-4-1 |
| Umgebungstemperatur Bei Betrieb | -5...40 °C |
| Umwelteigenschaft | Standardumgebung |
