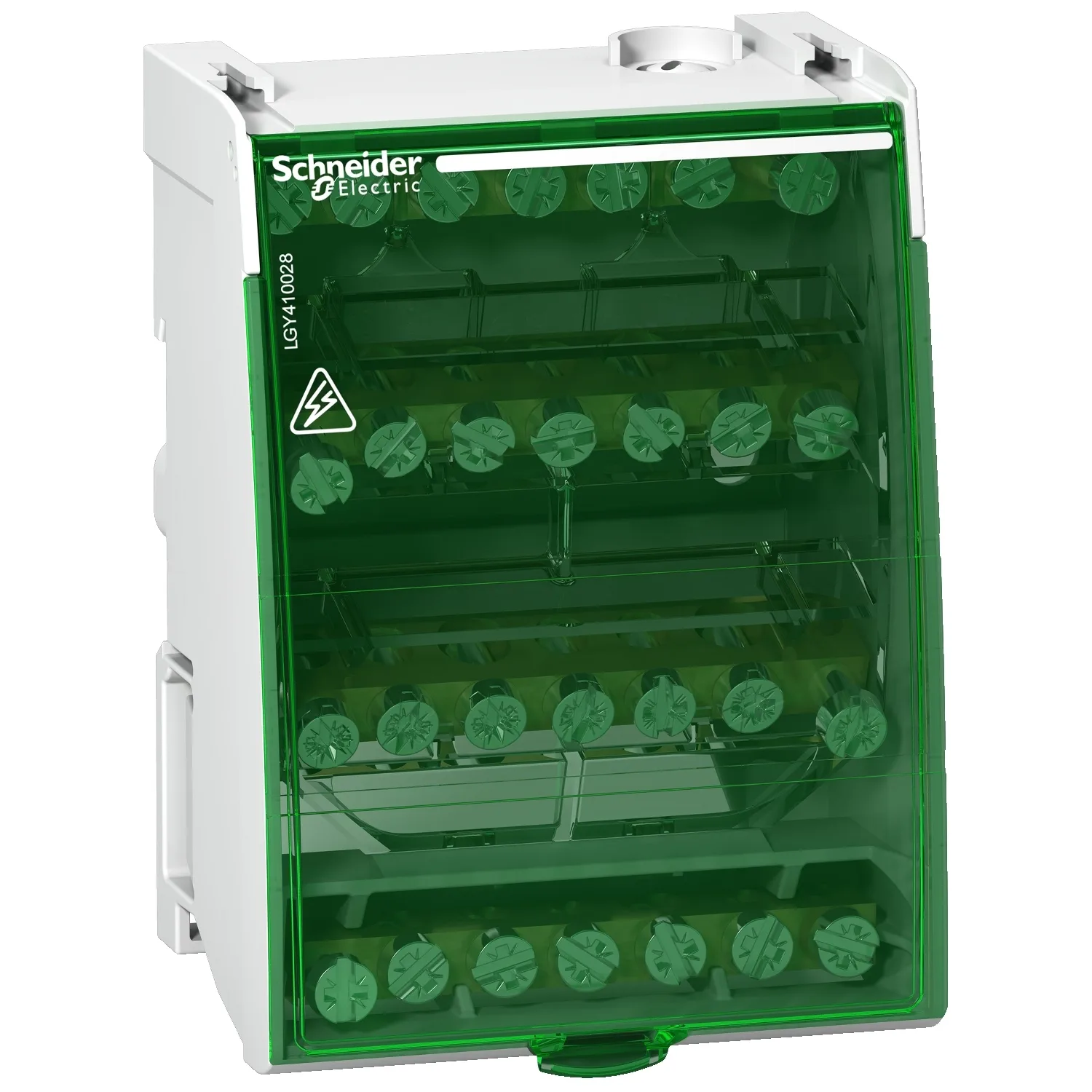

Klemmenblock Linergy 100A, 4-polig, 4 x 7 Stück Schraubanschlüsse
Schneider LGY410028, Klemmenblock Linergy 100A, 4-polig, 4 x 7 Stück Schraubanschlüsse. Kategorie: Prisma Plus G. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LGY410028
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:33.20 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Linergy
- Produktname
- Linergy DS
- Produkt- Oder Komponententyp
- Verteilerblock
- Montagehalterung
- DIN-Schiene
Produktbeschreibung
Klemmenblock Lynergy Prisma G. 4-polig, Nennstrom 100A, Betriebsspannung 230V AC (Ph/N) / 440V AC (Ph/Ph), Isolationsspannung (Ui) 500V AC, Gesamtanschlusskapazität- 4 x 7 Stück. Verteilerblock, der auf einer standardmäßigen DIN-Schiene oder einer Montageplatte montiert werden kann, wodurch die Spannungsversorgung für Haupteinspeisungen vereinfacht wird. Einspeisungen und Abgänge werden an Schraubklemmen angeschlossen, die starre oder flexible Kabel mit Aderendhülse aufnehmen können. Kompatibel mit Schaltschränken der Serien Prisma G und P, Pragma, Mini Pragma und Resbo. Optional- zusätzliche Klemmenleiste für Neutralleiter für vierpoligen Verteilerblock. Der Klemmenblock Lynergy erfüllt folgende Normen- IEC/EN 60947-7-1, IEC/EN 61439-1 & 2.
Technische Daten
Hauptmerkmale3
| Baureihe | Linergy |
|---|---|
| Produktname | Linergy DS |
| Produkt- Oder Komponententyp | Verteilerblock |
Zusatzmerkmale19
| Montagehalterung | DIN-Schiene |
|---|---|
| Kompatible Produktfamilie | Prisma G; Prisma P; Prisma PH; Prisma Pack; Spacial; Kaedra; Pragma; TeSys; ComPacT |
| Produktkompatibilität | Räumliche Abgrenzungen |
| Beschreibung Der Pole | 4P |
| Verteilerblock-Ausgänge | 4 x 7 Bohrungen |
| [Ue] Bemessungs-Betriebsspannung | 230 V AC Ph/N; 440 V AC Ph/Ph |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| [Ie] Betriebsbemessungstrom | 100 A bei 40 °C |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 3 kA für 1 s |
| [Ipk] Bemessungs-Stoßstrom | 24 kA |
| Anschlüsse - Klemmen | Versorgung: Schraubklemme 2 cable(s) 2,5…25 mm² fest; Versorgung: Schraubklemme 2 cable(s) 1,5…16 mm² flexibel mit Kabelende; Verteilung: Schraubklemme 5 cable(s) 1,5…16 mm² fest; Verteilung: Schraubklemme 5 cable(s) 1,5…10 mm² flexibel mit Kabelende |
| [M] Anzugsdrehmoment | Versorgung: 2 Nm flach Schraubenzieher 7,5 mm; Versorgung: 2 Nm PZ2 Schraubenzieher 7,5 mm; Verteilung: 2 Nm flach Schraubenzieher 5,5 mm; Verteilung: 2 Nm PZ2 Schraubenzieher 5,5 mm |
| 9-mm-Raster | 8 |
| Höhe | 100 mm |
| Breite | 71 mm |
| Tiefe | 50,5 mm |
| Produktgewicht | 0,21 kg |
| Farbe | Weiß (RAL 9003) |
Montage5
| Verschmutzungsgrad | 3 |
|---|---|
| Überspannungskategorie | III |
| Durchschlagfestigkeit | 2500 V |
| Normen | EN/IEC 61439-1; EN/IEC 60947-7-1 |
| Umgebungstemperatur Bei Betrieb | -25…55 °C |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 5,800 cm |
| VPE 1 Breite | 10,500 cm |
| VPE 1 Länge | 13,400 cm |
| Verpackungsgewicht (Lbs) | 245,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 34 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 8,880 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 272 |
| VPE 3 Höhe | 45,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 84,400 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
