Motorschutzrelais, elektronisch, 0,3-1,5A, 200-240VAC

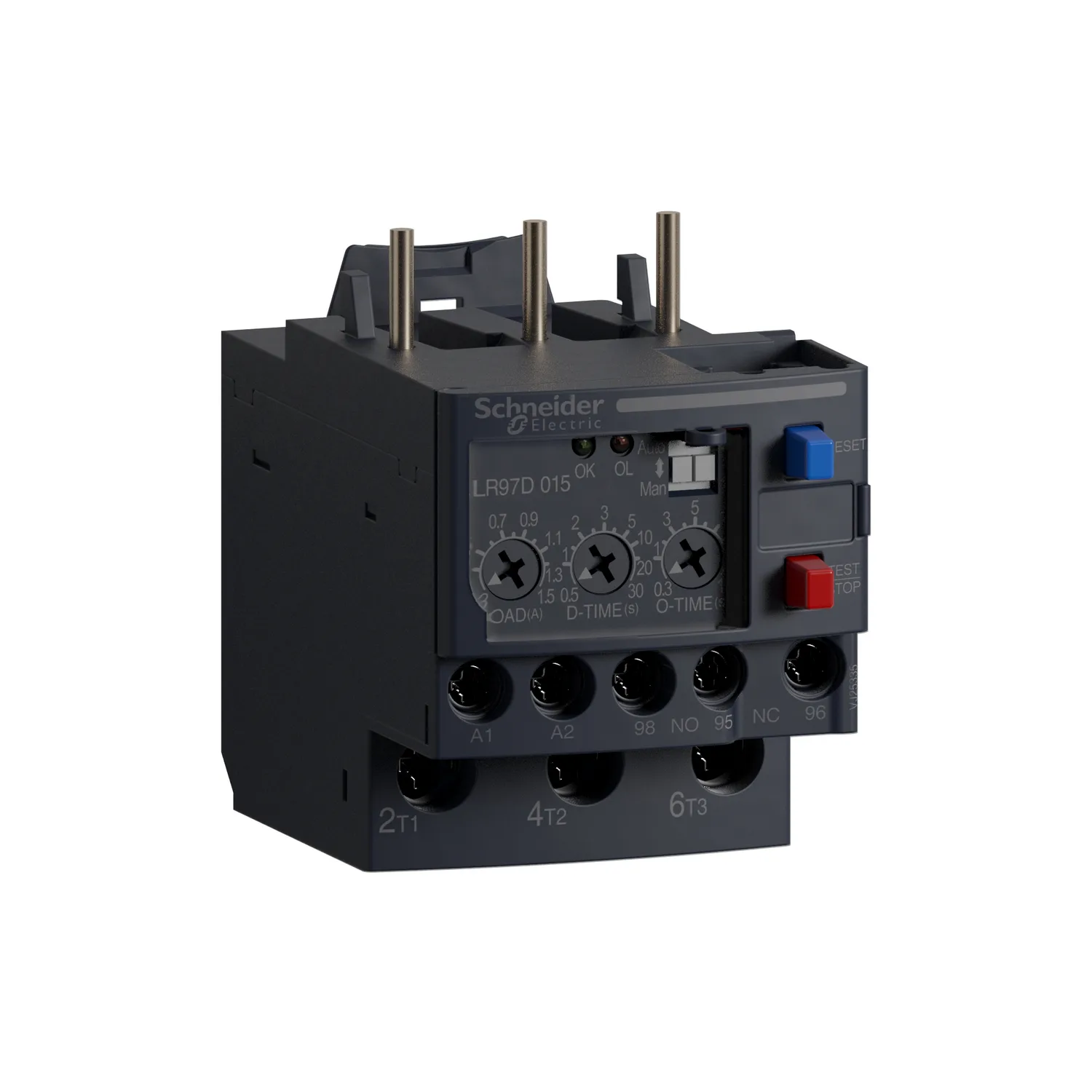

Schneider LR97D015M7, Motorschutzrelais, elektronisch, 0,3-1,5A, 200-240VAC. Kategorie: TeSys Deca electronic relays. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LR97D015M7
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:131.10 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- TeSys
- Produktname
- TeSys D
- Kurzbezeichnung Des Geräts
- LR97
- Produkt- Oder Komponententyp
- Elektronisches Überlastrelais
Produktbeschreibung
Elektronische Überstrom -Schutzrelais 0,3 -38 A. Dank seiner einfachen Einstellungs - und Signalfeatures bietet das elektronische Überstromrelais oder Überdrehschutzrelais optimalen Schutz für Ihre Maschine. Durch seine Kompaktheit (45 mm Breite) lässt es sich einfach in die Motorstarterfunktionen integrieren.
Technische Daten
Hauptmerkmale11
| Baureihe | TeSys |
|---|---|
| Produktname | TeSys D |
| Kurzbezeichnung Des Geräts | LR97 |
| Produkt- Oder Komponententyp | Elektronisches Überlastrelais |
| Geräteanwendung | Empfindlichkeit gegenüber Phasenfehlern; Überlast Imax > IEinstell; Gesperrter Rotor, mechanische Blockierung I > 3 x IEinstell |
| Produktkompatibilität | LC1D09 - D38 |
| Netzwerktyp | AC |
| [UH,nom] Bemessungsbetriebsspannung | 200 - 240 V AC |
| Einstellbereich Für Thermischen Schutz | 0,3…1,5 A |
| [Ue] Bemessungs-Betriebsspannung | 600 V AC 50/60 Hz für Stromkreis entspricht CSA; 600 V AC 50/60 Hz für Stromkreis entspricht UL; 690 V AC 50/60 Hz für Stromkreis entspricht IEC 60947-4-1 |
| Menge Pro Satz | Satz à 10 Stück |
Zusatzmerkmale20
| Netzwerkfrequenz | 50 - 60 Hz |
|---|---|
| Montagehalterung | Direkt am Schütz; Schiene |
| Auslöseschwelle | 0,3 - 1,3 A |
| Stoßspannungsfestigkeit | 6 kV entspricht IEC 61000-4-5 |
| Art Und Zusammensetzung Der Kontakte | 1 Wechslerkontakt |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 3 A für Steuerkreis |
| Schutzart | BS-Sicherung 3 A - für Steuerkreis; GB2-Leistungsschalter 3 A - für Steuerkreis; GG-Sicherung 3 A - für Steuerkreis |
| Max. Leistung | 28 W bei 110 V DC entspricht IEC 60947; 28 W bei 220 V DC entspricht IEC 60947; 55 W bei 24 V DC entspricht IEC 60947; 55 W bei 48 V DC entspricht IEC 60947; 140 VA bei 48 V AC entspricht IEC 60947; 360 VA bei 110 V AC entspricht IEC 60947; 360 VA bei 220 V AC entspricht IEC 60947; 70 VA bei 24 V AC entspricht IEC 60947 |
| [Ui] Bemessungs-Isolationsspannung | Stromkreis: 600 V entspricht CSA; Stromkreis: 600 V entspricht UL; Stromkreis: 690 V entspricht IEC 60947-4-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
| Phasenausfall-Empfindlichkeit | < 3 s |
| Rückstellung | Automatische Rückstellung 120 s Festeinbau; Elektrisch durch Unterbrechung der Spannungsversorgung für mindestens 0,1 s; Manuelle Rückstellung |
| Zeitbereich | 0,2 - 10 s - O-Time-Regler; 0,3 - 10 s - O-Time-Regler; 0,5..30 s - D-Time-Regler |
| Signalisierungsfunktion | 2 LEDs |
| Anschlüsse - Klemmen | Steuerkreis: Kabel 1 1…25 mm²flexibel mit Kabelende; Steuerkreis: Kabel 1 1…25 mm²flexibel ohne Kabelende; Stromkreis: Kabel 1 1…4 mm²flexibel mit Kabelende; Stromkreis: Kabel 1 1,5…10 mm²flexibel ohne Kabelende; Stromkreis: Öse-Klemme 1 1…4 mm²flexibel mit Kabelende; Stromkreis: Öse-Klemme 1 1,5…10 mm²flexibel ohne Kabelende; Steuerkreis: Kabel 2 1…25 mm²flexibel mit Kabelende; Steuerkreis: Kabel |
| [M] Anzugsdrehmoment | Steuerkreis: 0,6 - 1,2 N auf Öse-Klemme; Stromkreis: 2 N auf Kabel |
| Höhe | 67,5 mm |
| Breite | 45 mm |
| Tiefe | 67,5 mm |
| Produktgewicht | 0,172 kg |
Montage15
| Normen | IEC 60255-6; IEC 60947 |
|---|---|
| Produktzertifizierungen | CSA; UL; GOST |
| Schutzbehandlung | TH entspricht IEC 60068 |
| Schutzart (IP) | IP20 entspricht IEC 60529 |
| Umgebungstemperatur Bei Betrieb | -25…60 °C entspricht IEC 60947-4-1 |
| Umgebungstemperatur Bei Lagerung | -30…80 °C |
| Betriebshöhe | 2.000 m |
| Feuerbeständigkeit | 850 °C entspricht IEC 60695-2-1 |
| Stoßfestigkeit | 15 Gn 11 ms entspricht IEC 60068-2-7 |
| Vibrationsfestigkeit | 4 Gn entspricht IEC 60068-2-6 |
| Durchschlagfestigkeit | 2 V 50 Hz entspricht IEC 60255-5 |
| Widerstandsfähigkeit Gegen Elektrostatische Entladung | 6 kV im indirekten Modus; 8 kV in der Luft |
| Best. Gg. Strahlungsfelder | 10 V/m Level 3 |
| Widerstandsfähigkeit Gegen Kurze Störsignale | 2 kV |
| Abgestrahlte/abgeleitete Störung | 10 V entspricht EN 61000-4-6; Klasse A entspricht EN 55011 |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 5,500 cm |
| VPE 1 Breite | 7,200 cm |
| VPE 1 Länge | 7,700 cm |
| Verpackungsgewicht (Lbs) | 182,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 24 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 4,798 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
