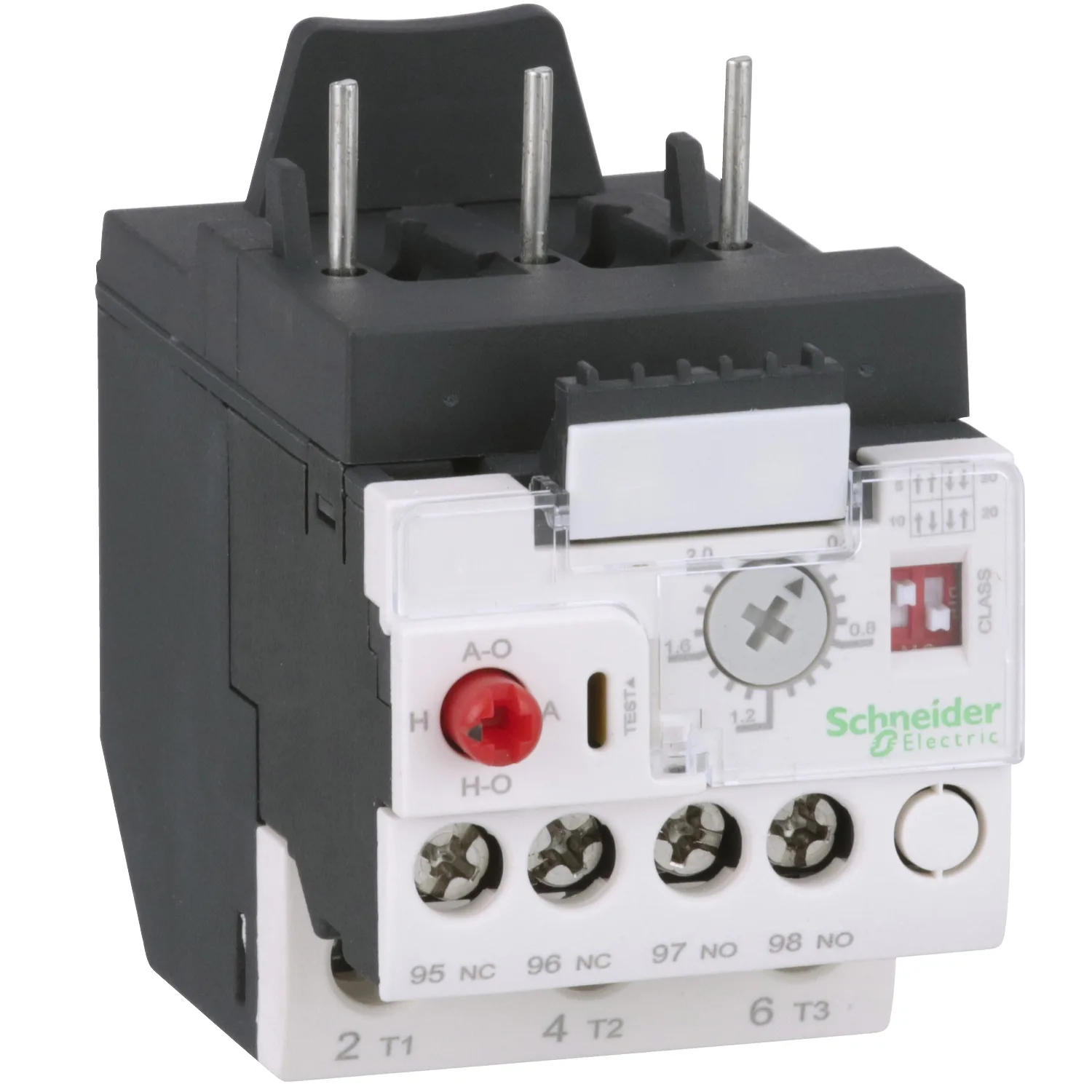

TeSys LRD - Elektronisches thermisches Überlastrelais - 3P - 0,4...2 A
Schneider LR9D02, TeSys LRD - Elektronisches thermisches Überlastrelais - 3P - 0,4...2 A. Kategorie: TeSys LR9. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LR9D02
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:164.85 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- TeSys
- Produktname
- TeSys LRD
- Kurzbezeichnung Des Geräts
- LR9D
- Produkt- Oder Komponententyp
- Elektronisches thermisches Überlastrelais
Produktbeschreibung
TeSys LR9D - 3-polige elektronische temperaturkompensierte Motorschutzrelais. Motorschutzrelais, wahlweise zum direkten Anschluss an Schütze TeSys D oder Steckern. Einstellbereich_Relais 0,4-2, Max. Grösse aM -, Max. Grösse gG -, MTZ 01, Verwendung D09-D38. Zur Verwendung mit Sicherungen oder magnetischen Leistungsschaltern. temperaturkompensierte Relais, mit Auslöseanzeige. für Wechselspannung. für Direktmontage an Schütz oder Einzelaufstellung. Klassen 5, 10, 20, 30.
Technische Daten
Hauptmerkmale10
| Baureihe | TeSys |
|---|---|
| Produktname | TeSys LRD |
| Kurzbezeichnung Des Geräts | LR9D |
| Produkt- Oder Komponententyp | Elektronisches thermisches Überlastrelais |
| Geräteanwendung | Motorschutz |
| Produktkompatibilität | LC1D25; LC1D09; LC1D32; LC1D38; LC1D18; LC1D12 |
| Thermische Auslöseklasse | Klass 5 - 30 |
| Einstellbereich Für Thermischen Schutz | 0,4…2 A |
| Leistungsaufnahme In W | 300 mW |
| Montagehalterung | Unter Schütz; Platte, mit speziellem Zubehör; Schiene, mit speziellem Zubehör |
Zusatzmerkmale16
| [Ue] Bemessungs-Betriebsspannung | 690 V für Stromkreis; 660 V für Signalschaltkreis |
|---|---|
| [Ui] Bemessungs-Isolationsspannung | Stromkreis: 1000 V; Signalschaltkreis: 690 V |
| Auslöseschwelle | 1,25 In entspricht IEC 60947-4-1 |
| Kontrolltyp | Rot Drucktaste: Stopp und manuelle Rückstellung; Weiß 2 Mikroschalter: Einstellung der Auslöseklasse; Rot Regler: automatische Rückstellung; Weiß Einstellscheibe: Volllaststrom-Einstellung |
| Zeitbereich | 1,5 - 4 min - automatische Rückstellzeit |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 5 A für Signalschaltkreis |
| Zugehörige Absicherung | 5 A gG für Signalschaltkreis; 5 A BS für Signalschaltkreis |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
| Phasenausfall-Empfindlichkeit | Phasendifferenz > 40 % 3 s entspricht IEC 60947-4-1 |
| Elektromagnetische Verträglichkeit | Stoßspannungsfestigkeit: 2 kV Gleichtakt entspricht IEC 61000-4-5; Widerstandsfähigkeit gegen elektrostatische Entladung: 8 kV entspricht IEC 61000-4-2; Störfestigkeit gegen abgestrahlte radioelektrische Störungen: 10 V/m entspricht IEC 61000-4-3; Störfestigkeit gegen schnelle Transienten: 2 kV entspricht IEC 61000-4-4 |
| Anschlüsse - Klemmen | Steuerkreis: Schraubklemmen 1 Kabel 2,5 mm² - Kabelfestigkeit: starr oder flexibel - ohne Kabelende; Stromkreis: Schraubklemmen 1 Kabel 16 mm² - Kabelfestigkeit: starr oder flexibel - ohne Kabelende |
| [M] Anzugsdrehmoment | Steuerkreis: 0,8 Nm auf Schraubklemmen; Stromkreis: 3,1 Nm auf Schraubklemmen |
| Höhe | 72,5 mm |
| Breite | 45 mm |
| Tiefe | 79,9 mm |
| Produktgewicht | 0,18 kg |
Montage8
| Normen | EN/IEC 60947-4-1; EN/IEC 60947-5-1; UL 60947-4-1; UL 60947-5-1; CSA C22.2 Nr. 60947-4-1; CSA C22.2 Nr. 60947-5-1; GB/T 14048.4; GB/T 14048.5 |
|---|---|
| Produktzertifizierungen | IECEE CB-Schema; UL; CSA; CCC |
| Schutzart (IP) | IP20 Vorderseite entspricht IEC 60529 |
| Umgebungstemperatur Bei Betrieb | -25…70 °C entspricht IEC 60255-8 |
| Umgebungstemperatur Bei Lagerung | -55…80 °C |
| Betriebshöhe | 2.000 m ohne Leistungsreduzierung |
| Mechanische Robustheit | Schwingungen 10 - 150 Hz: 6 Gn entspricht IEC 60068-2-6; Schocks 11 ms: 15 Gn entspricht IEC 60068-2-7 |
| Durchschlagfestigkeit | 6 kV 50 Hz entspricht IEC 60255-5 |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 5,500 cm |
| VPE 1 Breite | 7,500 cm |
| VPE 1 Länge | 9,200 cm |
| Verpackungsgewicht (Lbs) | 211,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 30 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 6,674 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
