Schneider
Motorschutzrelais, 90-150A, 1S+1Ö, Klasse 10
Nicht im Verkauf

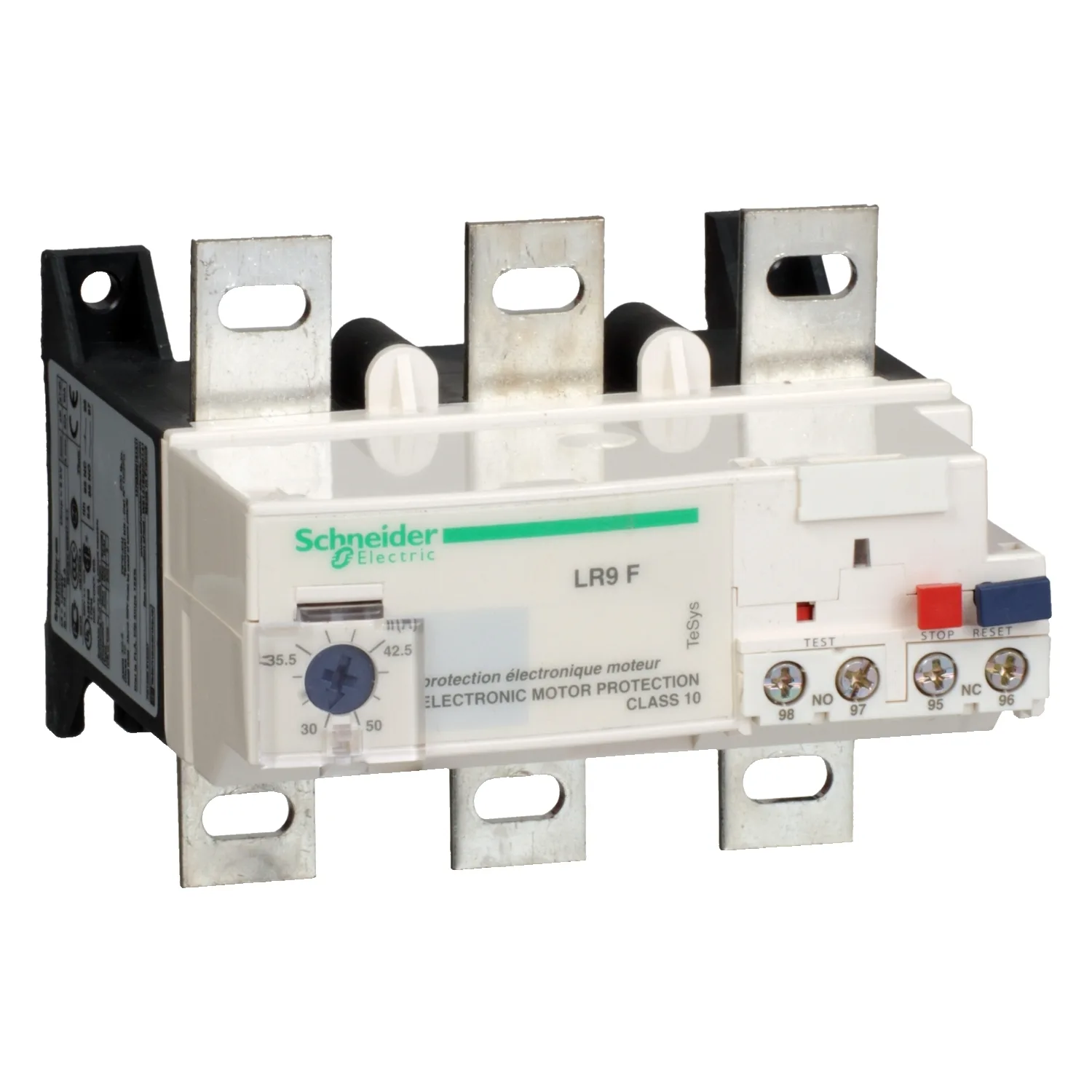

Schneider LR9F5369, Motorschutzrelais, 90-150A, 1S+1Ö, Klasse 10. Kategorie: TeSys LR9. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:LR9F5369
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Baureihe
- TeSys
- Produktname
- TeSys LRF
- Kurzbezeichnung Des Geräts
- LR9F
- Produkt- Oder Komponententyp
- Elektronisches thermisches Überlastrelais
Produktbeschreibung
Motorschutzrelais temperaturkompensiert, mit Differentialschutz Die elektronischen Relais zeichnen sich aus durch eine hohe Genauigkeit, einen weiten Einstellbereich und eine Alarmfunktion. Damit eignen sie sich auch für sehr anspruchsvolle Anwendungen. Sie können direkt unter dem zugehörigen Schütz montiert werden und stellen damit einen sehr kompakten Motorabgang dar.
Technische Daten
Hauptmerkmale9
| Baureihe | TeSys |
|---|---|
| Produktname | TeSys LRF |
| Kurzbezeichnung Des Geräts | LR9F |
| Produkt- Oder Komponententyp | Elektronisches thermisches Überlastrelais |
| Geräteanwendung | Motorschutz |
| Produktkompatibilität | LC1F115 - LC1F185 |
| Netzwerktyp | AC |
| Thermische Auslöseklasse | Klasse 10 entspricht IEC 60947-4 |
| Einstellbereich Für Thermischen Schutz | 90…150 A |
Zusatzmerkmale23
| Netzwerkfrequenz | 50/60 Hz |
|---|---|
| Montagehalterung | Direkt am Schütz; Platte |
| Auslöseschwelle | 1,12 +/- 0,06 In A Auslösung entspricht IEC 60947-4-1 |
| Stoßspannungsfestigkeit | 4 kV entspricht IEC 61000-4-5 |
| Art Und Zusammensetzung Der Kontakte | 1 S + 1 Ö |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 5 A für Steuerkreis |
| [Ue] Bemessungs-Betriebsspannung | 1.000 V AC 50/60 Hz für Stromkreis entspricht VDE 0110 Gruppe C |
| [Ui] Bemessungs-Isolationsspannung | Stromkreis: 1000 V AC entspricht IEC 60947-4 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV entspricht IEC 60947-1 |
| Phasenausfall-Empfindlichkeit | Auslösung in 4 s +/- 20 % entspricht IEC 60947-4-1 |
| Rückstellung | Manuelle Rückstellung am vorderen Relais |
| Betätigungsart | Einstellscheibe weiß Volllaststrom-Einstellung; Testschalter rot; Drucktaste rot Rückstellung; Drucktaste Stopp |
| Lokale Signalisierung | Auslöseanzeige |
| Temperaturausgleich | -20…70 °C |
| Leistungsaufnahme | <= 5 mA keine Last |
| Schaltstrom Für Alarm | 0 - 150 mA |
| Max. Spannungsabfall | <2,5 V geschlossener Status |
| Anschlüsse - Klemmen | Steuerkreis: Schraubklemmen 1 Kabel 0,75…2,5 mm² - Kabelfestigkeit: flexibel - mit Kabelende; Steuerkreis: Schraubklemmen 1 Kabel 0,75…2,5 mm² - Kabelfestigkeit: starr; Steuerkreis: Schraubklemmen 1 Kabel 0,75…4 mm² - Kabelfestigkeit: flexibel - ohne Kabelende; Steuerkreis: Schraubklemmen 2 Kabel 1…1,5 mm² - Kabelfestigkeit: flexibel - mit Kabelende; Steuerkreis: Schraubklemmen 2 Kabel 1…2,5 mm² - |
| [M] Anzugsdrehmoment | Steuerkreis: 1,2 Nm auf Schraubklemmen; Stromkreis: 18 Nm auf Schraubklemmen |
| Höhe | 96 mm |
| Breite | 115 mm |
| Tiefe | 123,5 mm |
| Produktgewicht | 0,885 kg |
Montage11
| Normen | VDE 0660; IEC 60255-17; IEC 60947-4-1; IEC 60255-8; EN 60947-4-1 |
|---|---|
| Produktzertifizierungen | UL; CSA; UKCA |
| Schutzbehandlung | TH |
| Schutzart (IP) | IP20 entspricht IEC 60529; IP20 entspricht VDE 0106 |
| Umgebungstemperatur Bei Betrieb | -20…55 °C entspricht IEC 60255-8 |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
| Betriebshöhe | <= 2.000 m ohne Leistungsreduzierung |
| Feuerbeständigkeit | 850 °C entspricht IEC 60695-2-1 |
| Mechanische Robustheit | Schocks: 13 Gn für 11 ms entspricht IEC 60068-2-7; Schwingungen 5 - 300 Hz: 2 G entspricht IEC 60068-2-6 |
| Durchschlagfestigkeit | 6 kV 50 Hz entspricht IEC 255-5 |
| Elektromagnetische Verträglichkeit | Widerstandsfähigkeit gegen elektrostatische Entladung: 6 kV im indirekten Modus entspricht IEC 61000-4-2; Widerstandsfähigkeit gegen elektrostatische Entladung: 8 kV in der Luft entspricht IEC 61000-4-2; Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder: 10 V/m entspricht IEC 61000-4-3; Prüfung der Störfestigkeit gegen schnelle Transienten: 2 kV entspricht IEC 6 |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 15,000 cm |
| VPE 1 Breite | 16,000 cm |
| VPE 1 Länge | 13,600 cm |
| Verpackungsgewicht (Lbs) | 866,000 g |
| VPE 2 Art | S04 |
| VPE 2 Menge | 12 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 40,000 cm |
| VPE 2 Länge | 60,000 cm |
| VPE 2 Gewicht | 11,300 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 48 |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm |
| VPE 3 Gewicht | 56,996 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
