Schneider
Motorschutzrelais, 132-220A, 1S+1Ö, Klasse 10
Nicht im Verkauf

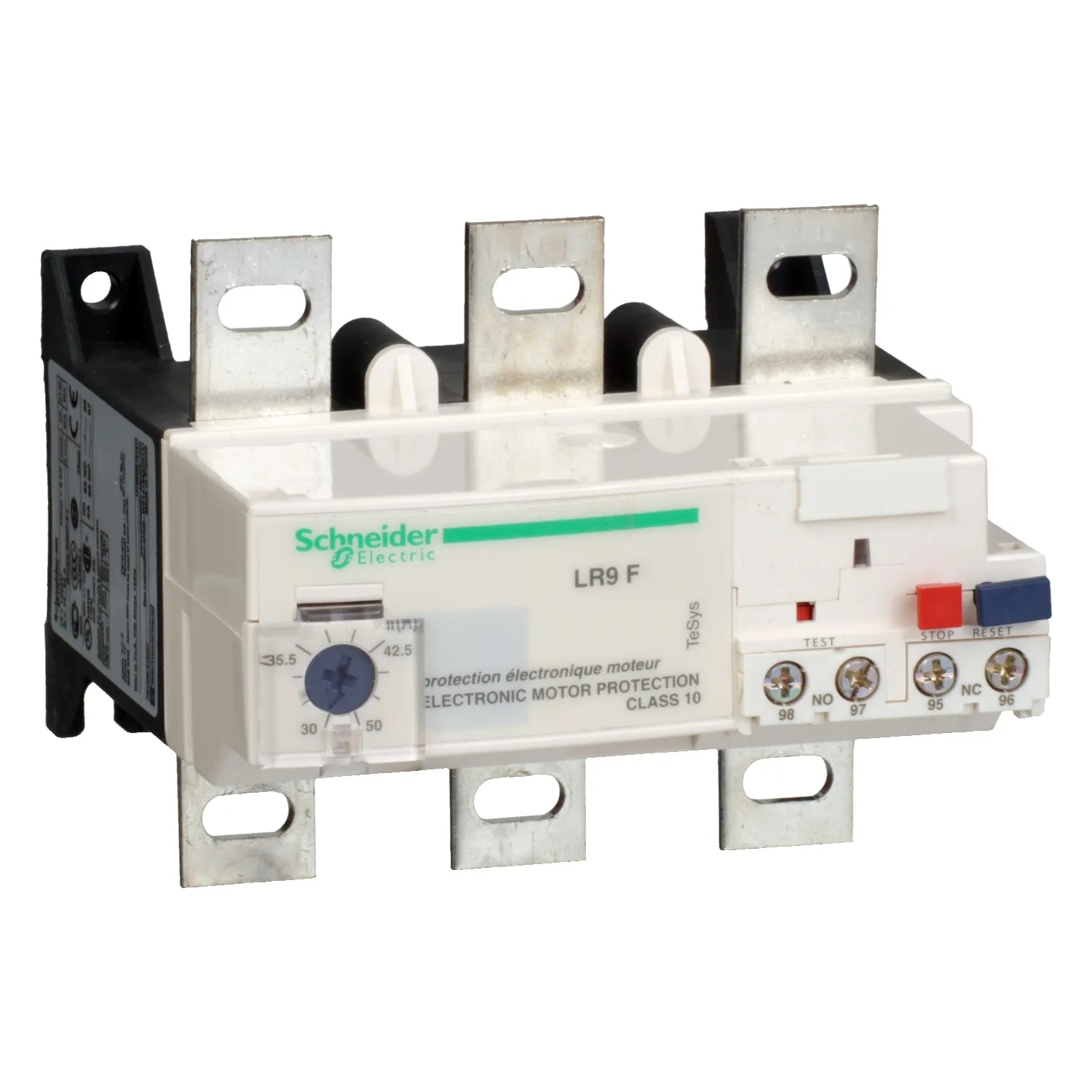

Schneider LR9F5371, Motorschutzrelais, 132-220A, 1S+1Ö, Klasse 10. Kategorie: TeSys LR9. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:LR9F5371
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Serie
- TeSys
- Produktname
- TeSys LRF
- Gerätekurzzeichen
- LR9F
- Produkt Oder Komponententyp
- Elektronisches thermisches Überlastrelais
Produktbeschreibung
Thermischer Überlastrelais für Motor - TeSys LR9 - 132...220 A - Klasse 10
Technische Daten
| Serie | TeSys |
|---|---|
| Produktname | TeSys LRF |
| Gerätekurzzeichen | LR9F |
| Produkt Oder Komponententyp | Elektronisches thermisches Überlastrelais |
| Relaistyp | Motorschutz |
| Produktkompatibilität | LC1F185...LC1F265 |
| Netzwerkart | AC |
| Überlast-Auslöseklasse | Klasse 10 konform mit IEC 60947-4 |
| Einstellbereich Des Thermischen Schutzes | 132...220 A |
| Netzfrequenz | 50/60 Hz |
| Versorgungsspannungsgrenzen | 17...32 V |
| Montagehalterung | Direkt auf Schütz, Platte |
| Auslöseschwelle | 1,12 +/- 0,06 In Auslösung konform mit IEC 60947-4-1 |
| Stoßspannungsfestigkeit | 4 kV konform mit IEC 61000-4-5 |
| Kontakttyp Und Zusammensetzung | 1 S + 1 Ö |
| [Ith] Konventioneller Thermischer Strom An Freier Luft | 5 A für Steuerstromkreis |
| [Ue] Bemessungsbetriebsspannung | 1000 V AC 50/60 Hz für Stromkreis konform mit VDE 0110 Gruppe C |
| [Ui] Bemessungsisolationsspannung | 1000 V AC Stromkreis konform mit IEC 60947-4 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 8 kV konform mit IEC 60947-1 |
| Phasenausfallempfindlichkeit | Auslösung in 4 s +/- 20 % konform mit IEC 60947-4-1 |
| Rückstellung | Manuelle Rückstellung am vorderen Relais |
| Steuerungsart | Dial weiß Volllaststromeinstellung, Test-Taste rot, Drucktaste rot Rückstellung, Drucktaste Stopp |
| Lokale Signalisierung | Auslöseanzeige |
| Temperaturkompensation | -20...70 °C |
| Schaltvermögen In MA | 0...150 mA |
| Anschlüsse - Klemmen | Steuerstromkreis: Schraubklemmen 1 Kabel 0,75...2,5 mm² - Kabelsteifigkeit: massiv, Steuerstromkreis: Schraubklemmen 2 Kabel 1 mm² - Kabelsteifigkeit: massiv, Steuerstromkreis: Schraubklemmen 1 Kabel 0,75...2,5 mm² - Kabelsteifigkeit: flexibel - mit Aderendhülse, Steuerstromkreis: Schraubklemmen 1 Kabel 0,75...4 mm² - Kabelsteifigkeit: flexibel - ohne Aderendhülse |
| Anzugsdrehmoment | Steuerstromkreis: 1,2 N.m - an Schraubklemmen, Leistungskreis: 35 N.m - an Schraubklemmen |
| Höhe | 101 mm |
| Breite | 115 mm |
| Tiefe | 123,5 mm |
| Produktgewicht | 0,95 kg |
| Normen | EN 50081-1, EN 50081-2, EN 50082-2, EN 60947-4-1, IEC 60255-17, IEC 60255-8, IEC 60947-4-1, VDE 0660 |
| Produktzertifizierungen | CSA, UL |
| Schutzbehandlung | TH |
| Schutzart IP | IP20 konform mit VDE 0106, IP20 konform mit IEC 60529 |
| Umgebungstemperatur Bei Betrieb | -20...55 °C konform mit IEC 60255-8 |
| Umgebungstemperatur Bei Lagerung | -40...85 °C |
| Feuerbeständigkeit | 850 °C konform mit IEC 60695-2-1 |
| Mechanische Festigkeit | Schocks 13 Gn für 11 ms konform mit IEC 60068-2-7, Vibrationen 5...300 Hz 2 Gn konform mit IEC 60068-2-6 |
| Spannungsfestigkeit | 6 kV bei 50 Hz konform mit IEC 255-5 |
| Elektromagnetische Verträglichkeit | Störfestigkeit gegen gestrahlte hochfrequente elektromagnetische Felder 10 V/m konform mit IEC 61000-4-3, Störfestigkeit gegen elektrostatische Entladung 6 kV indirekter Modus konform mit IEC 61000-4-2, Störfestigkeit gegen elektrostatische Entladung 8 kV Luft konform mit IEC 61000-4-2, Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst 2 kV konform mit IEC 61000-4-4 |
