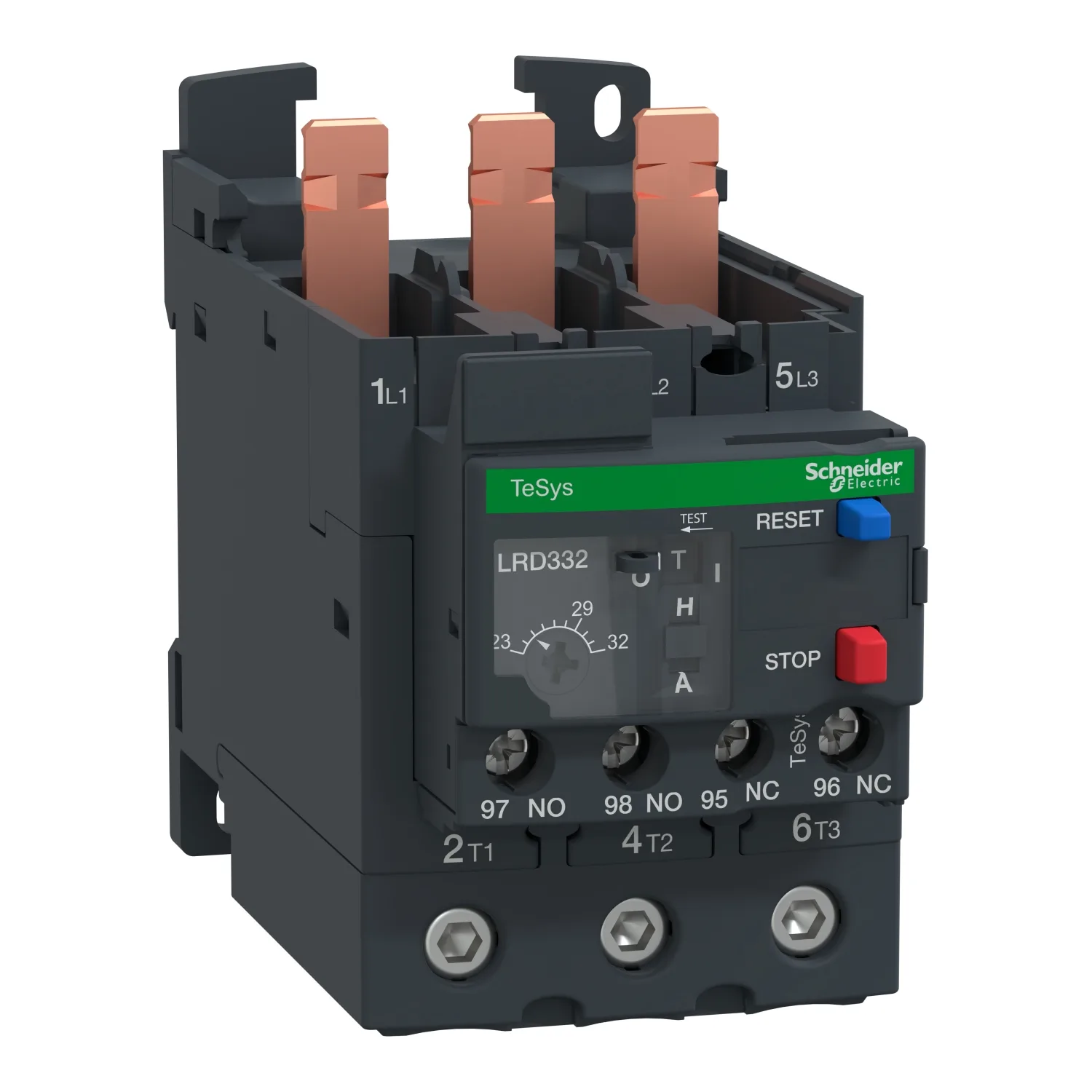

Motorschutzrelais, 23-32A, 1S+1Ö, Klasse 10A
Schneider LRD332, Motorschutzrelais, 23-32A, 1S+1Ö, Klasse 10A. Kategorie: TeSys Deca overload relays. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LRD332
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:108.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- TeSys; TeSys Deca
- Produktname
- TeSys LRD; TeSys Deca
- Kurzbezeichnung Des Geräts
- LRD
- Geräteanwendung
- Motorschutz
Produktbeschreibung
TeSys LR – 3-polige Motorschutzrelais. Motorschutzrelais, Federzuganschluss. Einstellbereich_Relais 23-32 A, Max. Grösse aM 40, Max. Grösse BS88 63, Max. Grösse gG 63, MTZ 01, Verwendung D40A-D65A. Temperaturkompensiert mit Differentialschutz. Mit manueller oder automatischer Rückstellung. Auslöseklasse 10 A. Schraubklemmen. Montage direkt unter das Schütz. Auf der Gerätefrontseite Wahl der Rückstellung manuell oder automatisch. Roter Taster zur Auslösung der Funktion -Test”. Blauer Taster für die Funktion -Aus” und -Manuelle Rückstellung”. Gelbe mechanische Anzeige erscheint bei Auslösung des Relais. Hilfsschalter 1S+1Ö.
Technische Daten
Hauptmerkmale10
| Baureihe | TeSys; TeSys Deca |
|---|---|
| Produktname | TeSys LRD; TeSys Deca |
| Produkt- Oder Komponententyp | Thermisches Überlastrelais mit Differenzialschutz |
| Kurzbezeichnung Des Geräts | LRD |
| Geräteanwendung | Motorschutz |
| Produktkompatibilität | LC1D40A; LC1D65A; LC1D50A |
| Netzwerktyp | AC; DC |
| Thermische Auslöseklasse | Klasse 10 A entspricht IEC 60947-4-1 |
| Einstellbereich Für Thermischen Schutz | 23…32 A |
| [Ui] Bemessungs-Isolationsspannung | Stromkreis: 600 V entspricht CSA; Stromkreis: 600 V entspricht UL; Stromkreis: 690 V entspricht IEC 60947-4-1 |
Zusatzmerkmale18
| Netzwerkfrequenz | 0 - 400 Hz |
|---|---|
| Montagehalterung | Platte, mit speziellem Zubehör; Schiene, mit speziellem Zubehör; Unter Schütz |
| Auslöseschwelle | 1,14 +/- 0,06 Ir entspricht IEC 60947-4-1 |
| Aufbau Der Hilfskontakte | 1 S + 1 Ö |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 5 A für Signalschaltkreis |
| Zulässiger Strom | 0,95 A bei 380 V AC-15 für Signalschaltkreis; 0,06 A bei 440 V DC-13 für Signalschaltkreis |
| [Ue] Bemessungs-Betriebsspannung | 690 V AC 0 - 400 Hz für Stromkreis entspricht IEC 60947-4-1 |
| Zugehörige Absicherung | 4 A gG für Signalschaltkreis; 4 A BS für Signalschaltkreis |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
| Phasenausfall-Empfindlichkeit | Auslösestrom 130 % von Ir auf zwei Phasen, die letzte bei 0 |
| Kontrolltyp | Rot Drucktaste: Stopp; Blau Drucktaste: Rückstellung |
| Temperaturausgleich | -20…60 °C |
| Anschlüsse - Klemmen | Steuerkreis: Schraubklemmen 2 Kabel(n) 1…2,5 mm² flexibel ohne Kabelende; Steuerkreis: Schraubklemmen 2 Kabel(n) 1…2,5 mm² flexibel mit Kabelende; Steuerkreis: Schraubklemmen 2 Kabel(n) 1…2,5 mm² starr ohne Kabelende; Stromkreis: EverLink BTR-Schraubsteckverbinder 1 Kabel(n) 1…35 mm² flexibel ohne Kabelende; Stromkreis: EverLink BTR-Schraubsteckverbinder 1 Kabel(n) 1…35 mm² flexibel mit Kabelende; |
| Anzugsdrehmoment | Steuerkreis: 1,7 Nm - auf Schraubklemmen; Stromkreis: 5 Nm - auf EverLink BTR-Schraubsteckverbinder |
| Höhe | 123 mm |
| Breite | 55 mm |
| Tiefe | 123 mm |
| Produktgewicht | 0,375 kg |
Montage9
| Klimafestigkeit | entspricht IACS E10 |
|---|---|
| Schutzart (IP) | IP20 entspricht IEC 60529 |
| Umgebungstemperatur Bei Betrieb | -20…60 °C ohne Leistungsreduzierung entspricht IEC 60947-4-1 |
| Umgebungstemperatur Bei Lagerung | -60…70 °C |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Mechanische Robustheit | Schocks: 15 Gn für 11 ms entspricht IEC 60068-2-7; Schwingungen: 4 Gn entspricht IEC 60068-2-6 |
| Durchschlagfestigkeit | 1,89 kV bei 50 Hz entspricht IEC 60947-1 |
| Normen | EN/IEC 60947-4-1; EN/IEC 60947-5-1; UL 60947-4-1; UL 60947-5-1; CSA C22.2 Nr. 60947-4-1; CSA C22.2 Nr. 60947-5-1; GB/T 14048.4; GB/T 14048.5; EN 50495 |
| Produktzertifizierungen | IEC; UL; CSA; CCC; EAC; DNV-GL; RMRS; EU-RO MR; LROS (Lloyds register of shipping); ATEX INERIS; UKCA |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 6,500 cm |
| VPE 1 Breite | 10,400 cm |
| VPE 1 Länge | 13,800 cm |
| Verpackungsgewicht (Lbs) | 393,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 13 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 5,475 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 208 |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm |
| VPE 3 Gewicht | 96,500 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
