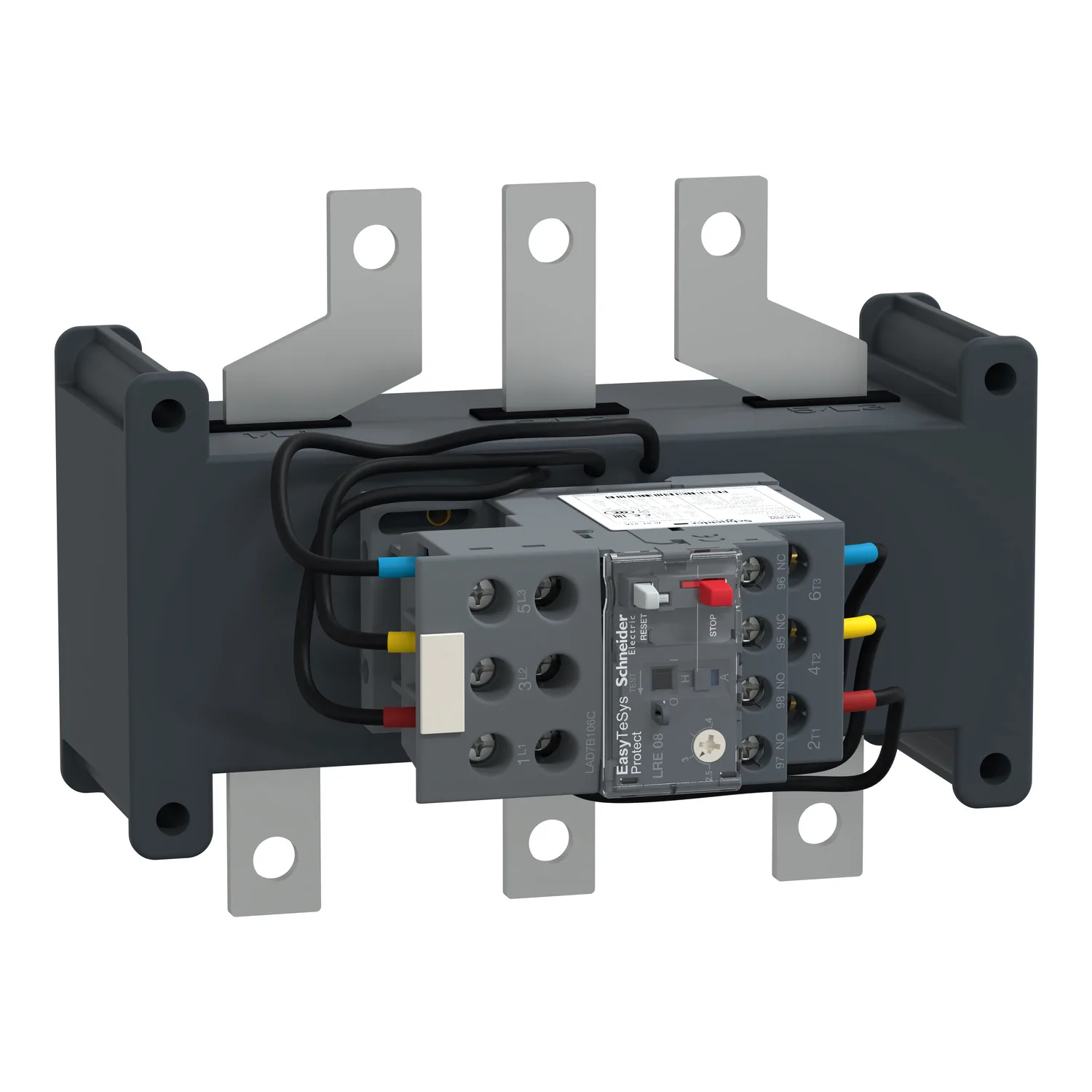

EasyPact TVS thermisches Überlastrelais 58...81 A - Klasse 10A
Schneider LRE480, EasyPact TVS thermisches Überlastrelais 58...81 A - Klasse 10A. Kategorie: Easy TeSys Protect. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LRE480
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:170.10 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Easy TeSys
- Kurzbezeichnung Des Geräts
- LRE
- Geräteanwendung
- Motorschutz
- Produktkompatibilität
- LC1E120 - 630
Produktbeschreibung
Das LRE-Relais ist ein differentielles thermisches Überlastrelais zur Verwendung mit Sicherungen oder magnetischen Schutzschaltern GV2 L und GV3 L. Der thermische Einstellbereich liegt bei 58-81A 50/60Hz und die Auslöseklasse bei 10A gemäß IEC 60947-4-1. Er kann direkt auf EasyPact TVS-Schütze montiert werden, die direkt über einen Stecker angeschlossen werden. Er schützt unsymmetrische Lasten und Motoren mit 37 - 45kW bei 400VAC. Er bietet manuelle oder automatische Rückstellung, Auslöse-Hilfskontakt und Flaggenanzeige. Weltweit verfügbar, zertifiziert nach mehreren Standards (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium konform (RoHs/Reach).
Technische Daten
Hauptmerkmale5
| Baureihe | Easy TeSys |
|---|---|
| Produkt- Oder Komponententyp | Thermisches Überlastrelais mit Differenzialschutz |
| Kurzbezeichnung Des Geräts | LRE |
| Geräteanwendung | Motorschutz |
| Phasenausfall-Empfindlichkeit | Auslösestrom 130 % von Ir auf zwei Phasen, die letzte bei 0 entspricht IEC 60947-4-1 |
Zusatzmerkmale25
| Produktkompatibilität | LC1E120 - 630 |
|---|---|
| Netzwerktyp | AC |
| Netzwerkfrequenz | 50 - 60 Hz |
| Montagehalterung | Unter Schütz; Platte |
| Thermische Auslöseklasse | Klasse 10 A entspricht IEC 60947-4-1 |
| Signalisierungsfunktion | Relais-Auslöseanzeige |
| Einstellbereich Für Thermischen Schutz | 51…81 A |
| Auslöseschwelle | 1,14 +/- 0,06 Ir entspricht IEC 60947-4-1 |
| Mechanische Robustheit | Schocks: 6 Gn für 11 ms entspricht IEC 60068-2-7; Schwingungen: 3 Gn entspricht IEC 60068-2-6 |
| Aufbau Der Hilfskontakte | 1 S + 1 Ö |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 5 A für Signalschaltkreis |
| [Ue] Bemessungs-Betriebsspannung | <= 690 V AC |
| Zugehörige Absicherung | 125 A gG für Stromkreis; 100 A aM für Stromkreis; 5 A gG für Signalschaltkreis |
| [Ui] Bemessungs-Isolationsspannung | 690 V entspricht IEC 60947-4-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
| Lokale Signalisierung | Auslöseanzeige |
| Betätigungsart | Drucktaste rot Aus:; Drucktaste grün Rückstellung: |
| Temperaturausgleich | -20…60 °C |
| Anschlussraster | 34,8 mm |
| Anschlüsse - Klemmen | Signalschaltkreis: Schraubklemmen 2 1…2,5 mm² - Kabelfestigkeit: flexibel ohne Kabelende; Signalschaltkreis: Schraubklemmen 2 1…2,5 mm² - Kabelfestigkeit: flexibel mit Kabelende; Signalschaltkreis: Schraubklemmen 2 1…2,5 mm² - Kabelfestigkeit: starr ohne Kabelende; Stromkreis: Schienen - Schienenquerschnitt: 3 x 18 mm; Stromkreis: Kabelschuhe |
| Recommended Tightening Torque | Stromkreis: 27,5 Nm - auf Schienen M8; Stromkreis: 27,5 Nm - auf Kabelschuhe M8; Signalschaltkreis: 1,7 Nm - auf Schraubklemmen |
| Höhe | 141 mm |
| Breite | 180 mm |
| Tiefe | 134 mm |
| Produktgewicht | 2,2 kg |
Montage9
| Normen | EN/IEC 60947-1; EN/IEC 60947-4-1; EN/IEC 60947-5-1; GB/T 14048.1; GB/T 14048.5; GB/T 14048.4; EN/IEC 60335-1:Clause 30.2; EN/IEC 60335-2-40:Annex JJ |
|---|---|
| Produktzertifizierungen | CB-Regelung; CCC; CE; EAC |
| Beschichtung | TH entspricht IEC 60068 |
| Schutzart (IP) | IP00 entspricht IEC 60529 |
| Umgebungstemperatur Bei Betrieb | -20…60 °C ohne Leistungsreduzierung entspricht IEC 60947-4-1; -20…70 °C mit Leistungsreduzierung |
| Umgebungstemperatur Bei Lagerung | -60…80 °C |
| Feuerbeständigkeit | 850 °C entspricht IEC 60068-2-1 |
| Durchschlagfestigkeit | 6 kV bei 50 Hz entspricht IEC 60255-5 |
| Elektromagnetische Verträglichkeit | Stoßspannungsfestigkeit: 6 kV entspricht IEC 60801-5 |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 16,4 cm |
| VPE 1 Breite | 17,7 cm |
| VPE 1 Länge | 29,0 cm |
| Verpackungsgewicht (Lbs) | 1,876 kg |
| VPE 2 Art | S03 |
| VPE 2 Menge | 2 |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm |
| VPE 2 Gewicht | 6,488 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 8 |
| VPE 3 Höhe | 80,0 cm |
| VPE 3 Breite | 80,0 cm |
| VPE 3 Länge | 60,0 cm |
| VPE 3 Gewicht | 26,36 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
