Schneider

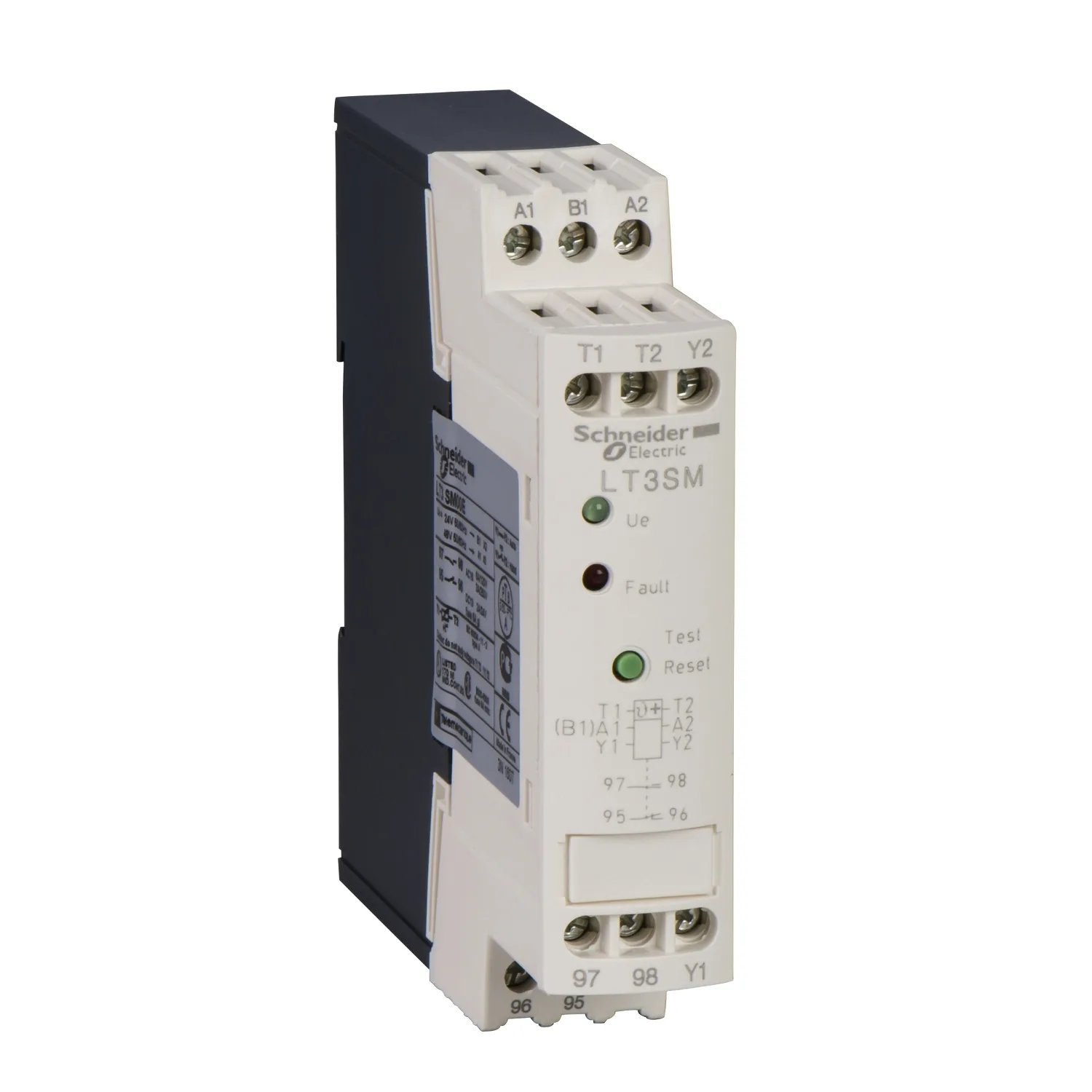

Thermistor-Vollschutzrelais TeSys, LT3m. man. Rückstellung, 24-230V, 2W
Nicht im Verkauf
Schneider LT3SM00MW, Thermistor-Vollschutzrelais TeSys, LT3m. man. Rückstellung, 24-230V, 2W. Kategorie: TeSys LT3. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:LT3SM00MW
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Baureihe
- LT3
- Kurzbezeichnung Des Geräts
- LT3SM
- Produkt- Oder Komponententyp
- Thermistorschutzgeräte
- [Uc] Control Circuit Voltage
- 24 - 230 V AC 50/60 Hz; 24 - 230 V DC
Produktbeschreibung
PTC-Fühlerrelais Tesys - LT3 mit manuellem Reset - 24...230 V - 2 S/Ö
Technische Daten
Hauptmerkmale5
| Baureihe | LT3 |
|---|---|
| Kurzbezeichnung Des Geräts | LT3SM |
| Produkt- Oder Komponententyp | Thermistorschutzgeräte |
| [Uc] Control Circuit Voltage | 24 - 230 V AC 50/60 Hz; 24 - 230 V DC |
| Rückstellung | Manuell (oder Bedienungsanleitung - check Kontext!) (check) |
Zusatzmerkmale24
| Steuerkreisspannungsgrenzen | 0,85 - 1,1 Uc |
|---|---|
| Typ Und Zusammenstellung Der Kontakte | 2 Wechslerkontakte Mehrfachspannung |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 5 A für Ausgangssteuerrelais |
| [Ui] Bemessungs-Isolationsspannung | Ausgangssteuerrelais: 500 V AC |
| [Ue] Bemessungs-Betriebsspannung | 250 V AC 50/60 Hz für Ausgangssteuerrelais |
| Statusmeldungen | Fehleranzeige; Spannungsanzeige |
| Steuerungstyp | Manuelle Rückstellung; Manueller Test |
| Sondenaustauschbarkeit | Etikettenkennzeichnung A entspricht IEC 60034-11 |
| Halteleistungsaufnahme In W | 1 W |
| Halteleistungsaufnahme In VA | 2,5 VA |
| Widerstand | 1500…1650 Ohm Rückstellung; 2700…3100 Ohm Auslösung |
| Anzahl Der Fühler | 0…6 |
| Eingangsspannung | < 2,5 V (1500 Ohm) für Sonde; < 7,5 V (4000 Ohm) für Sonde entspricht IEC 60034-11 |
| Maximaler Kurzschlusserkennungswiderstand | 20 Ohm |
| Verwendungsbedingung | Anschluss von Sonden 1000 m >2,5 mm²; Anschluss von Sonden 500 m >1,5 mm² |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 2,5 kV |
| Nennleistung In VA | 100 VA bei 220 V - elektrische Beständigkeit: 500000 Zyklen |
| Ausschaltvermögen | 2 A bei 24 V DC DC-13; 3 A bei 250 V AC AC-16; 6 A bei 120 V AC AC-16 |
| Anschlüsse - Klemmen | Stromkreis: Steckverbinder mit Zugfederanschluss 1 Kabel 0,75…2,5 mm²flexibel mit Kabelende; Stromkreis: Steckverbinder mit Zugfederanschluss 1 Kabel 0,75…2,5 mm²starr mit Kabelende; Stromkreis: Steckverbinder mit Zugfederanschluss 1 Kabel 1…2,5 mm²flexibel ohne Kabelende; Stromkreis: Steckverbinder mit Zugfederanschluss 1 Kabel 1…2,5 mm²starr ohne Kabelende; Stromkreis: Steckverbinder mit Zugfede |
| [M] Anzugsdrehmoment | 0,8 Nm |
| Höhe | 100 mm |
| Breite | 22,5 mm |
| Tiefe | 100 mm |
| Produktgewicht | 0,22 kg |
Montage8
| Normen | IEC 60947-8; IEC 60034-11; VDE 0660 |
|---|---|
| Schutzart (IP) | IP20 entspricht IEC 60529; IP20 entspricht VDE 0106 |
| Umgebungstemperatur Bei Betrieb | -25…60 °C |
| Umgebungstemperatur Bei Lagerung | -40…85 °C entspricht IEC 60068-2-2; -40…85 °C entspricht IEC 60068-2-2 |
| Betriebshöhe | <= 1500 m ohne Temperaturlastminderung; > 1500 - 3000 m mit Temperaturlastminderung |
| Vibrationsfestigkeit | 1 Gn 25 - 150 Hz entspricht IEC 60068-2-6; 2,5 gn 2 - 25 Hz entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 5 gn 11 ms entspricht IEC 60068-2-27 |
| Elektromagnetische Verträglichkeit | Widerstandsfähigkeit gegen elektrostatische Entladung Level 3 entspricht IEC 61000-4-2; Festigkeit gegen Störimpuls Level 3 entspricht IEC 61000-4-4; Überspannungswiderstand 1,2/50-8/20 Stufe 4 entspricht IEC 61000-4-5; Suszeptibilität gegen elektromagnetische Felder Level 3 entspricht IEC 61000-4-3; Störfestigkeit gegen Mikrounterbrechungen und Spannungsabfälle entspricht IEC 61000-4-11 |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 10,3 cm |
| VPE 1 Breite | 2,6 cm |
| VPE 1 Länge | 10,3 cm |
| Verpackungsgewicht (Lbs) | 156,0 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 36 |
| VPE 2 Höhe | 15,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm |
| VPE 2 Gewicht | 5,977 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
