Motor-Management-Zentraleinheit, TeSys Tera, Profibus DP, 4 Digital Eingänge und 3 Ausgänge, Versorgung 100–240 VAC/DC

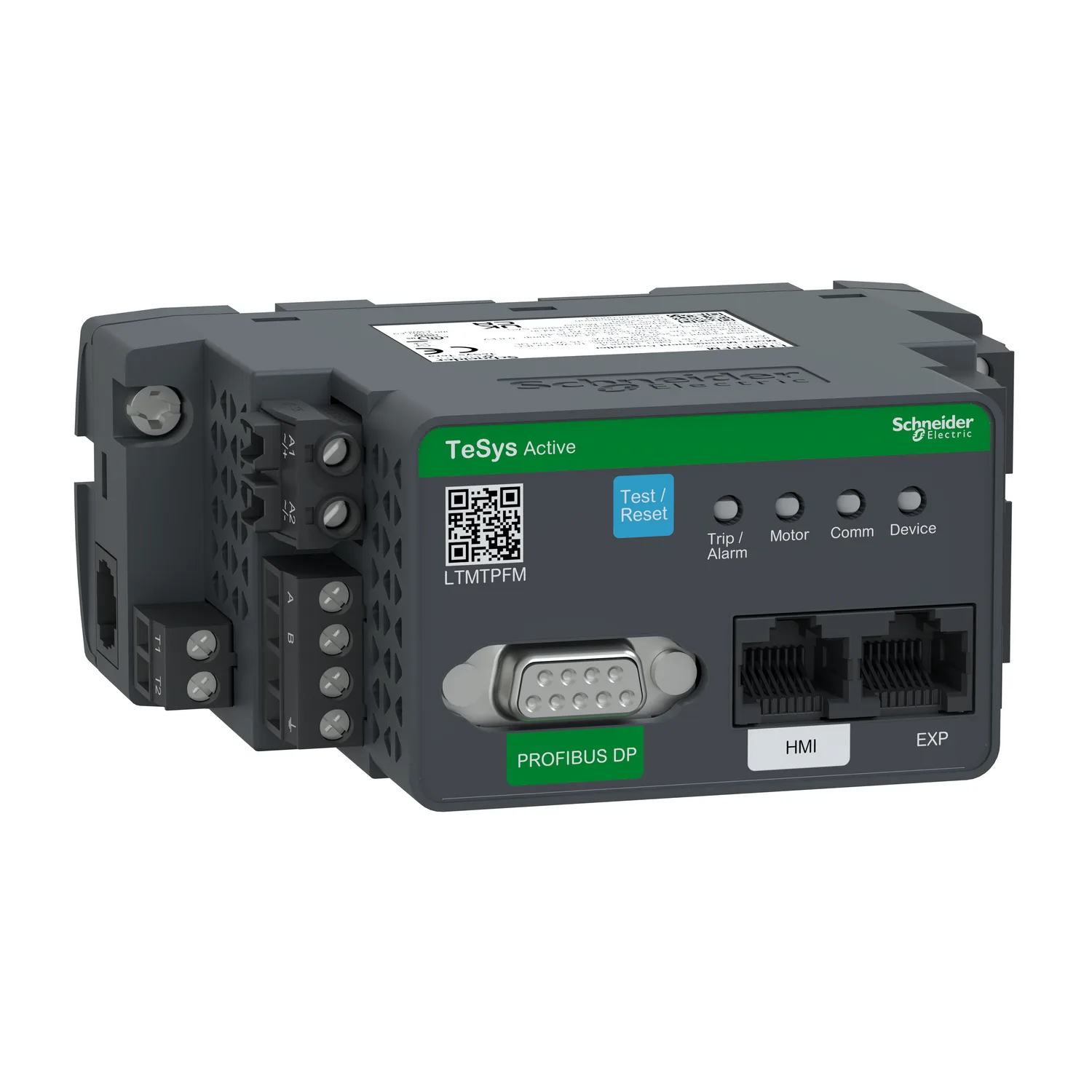

Schneider LTMTPFM, Motor-Management-Zentraleinheit, TeSys Tera, Profibus DP, 4 Digital Eingänge und 3 Ausgänge, Versorgung 100–240 VAC/DC. Kategorie: TeSys Tera. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LTMTPFM
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:979.65 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- TeSys
- Produktname
- TeSys Tera
- Kurzbezeichnung Des Geräts
- LTMT
- Produkt- Oder Komponententyp
- Controller Motormanagement
Produktbeschreibung
Das TeSys Tera-Motormanagement- und Schutzsystem wurde entwickelt, um hohe Leistung, Effizienz und Konnektivität zu bieten. Die Stromversorgung dieses Reglers erfolgt über 100 bis 240 VAC/DC. PROFIBUS-DP-Kommunikation mit zyklischen DP0-Diensten und azyklischen DP1-Diensten. Dieses Modul verfügt über 4 digitale Eingänge und 3 digitale Ausgänge. Baudratenerkennung: 12 Mbit/s am D-Typ-Stecker und 1,5 Mbit/s am Anschluss. Und bietet umfassende Schutz-, Steuerungs- und Überwachungsfunktionen für ein- und dreiphasige Wechselstrom-Asynchronmotoren bis zu 810 A. Frühzeitige Warnung vor potenziellen Problemen durch intuitive Alarmierung vor dem Anlaufen. Anschluss über ein Kommunikationsnetzwerk. Ausserdem misst es den Erdungsstrom mit internen oder externen Erdungssensoren, die Motortemperatur sowie die Ein- und Ausgänge für die verschiedenen Motorsteuerungsmodi, die Fehlererkennung und andere Funktionen. Der Controller verfügt über folgende Zertifizierungen: IEC, UL, cUL.
Hauptmerkmale
- Strom- und spannungsbasierte Schutzfunktionen
- Überwachung und Schutz von Motorparametern
- Profibus-DP-Kommunikation
- 85 bis 265 V AC Steuerspannung
- Konfiguration der Zeitsynchronisation
Technische Daten
Hauptmerkmale10
| Baureihe | TeSys |
|---|---|
| Produktname | TeSys Tera |
| Kurzbezeichnung Des Geräts | LTMT |
| Produkt- Oder Komponententyp | Controller Motormanagement |
| Geräteanwendung | Geräteüberwachung und -steuerung |
| [UH,nom] Bemessungs-Betriebsspannung | 100 - 240 V AC/DC 50/60 Hz |
| Stromaufnahme | 8 - 62,8 mA |
| Versorgungsspannungsgrenzen | 85…265 V AC/DC |
| Kommunikationsprotokoll | Profibus-DP |
| Bus-Typ | Profibus DP 2-Draht- RS 485 Schnittstelle, Adressierung 1 - 125, Übertragungsrate 9,6 kBit/s - 12 MBit/s, SUB-D 9 mit 2 abgeschirmte Twisted Pair-Kabel; Profibus DP 2-Draht- RS 485 Schnittstelle, Adressierung 1 - 125, Übertragungsrate 1,5 Mbit/s, Klemmenblock mit 2 abgeschirmte Twisted Pair-Kabel |
Zusatzmerkmale26
| [Ui] Bemessungs-Isolationsspannung | 250 V AC entspricht IEC 60185 |
|---|---|
| Kurzschlussbeständigkeit | 100 kA |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| Zugehörige Absicherung | 0,5 A gG für Steuerkreis |
| Schutzart | Thermischer Überlastschutz; Thermischer Motorschutz über Antrieb durch kontinuierliche Berechnung von I²t; Stalled rotor; Phasenunsymmetrie; Phasenausfall; Phasenumkehr; Erdschluss; Unterspannung; Überspannung; Under power/over power; Load shedding scheme; Voltage dip management; Max number of start; Anlaufzeit zu lang, blockierter Rotor; Leistungsfaktorabweichung |
| Typ Der Netz- Und Maschinendiagnose | Ereignisaufzeichnung; Remaining operating time before overload tripping; Waiting time after overload tripping; Running hours counter/operating time; Auslöseverlauf; Starting current and time; Phase fault and earth fault trip counters; Motor statistics; Controller operations; Start curve showing motor start record; Pre-alarm of potential faults |
| Logikeingang Nummer | 4 |
| Eingangsstrom | 3 mA bei 100 - 240 V |
| Aktueller Zustand 0 Garantiert | Digitaleingang: 0...60 V und 5 mA für 10 ms |
| Aktueller Zustand 1 Garantiert | Digitaleingang: 85...265 V und 5 mA für 10 ms |
| Maximale Ausgangsschaltfrequenz | 2 Hz |
| Laststrom | 10 A bei 250 V AC/DC; 5 A bei 30 V DC |
| Zulässige Leistung | 480 VA (AC-15), Ie = 2 A, 500000 Zyklen (Ausgang); 30 W (DC-13), Ie = 1,25 A, 500000 Zyklen (Ausgang) |
| Max. Betriebsrate | 1800 cyc/h |
| Art Und Zusammensetzung Der Kontakte | 2 Schließer Fehlersignal; 1 S + 1 Ö Fehlersignal |
| Messgerätetyp | Thermal memory; Line, phase and average current; Line to line and average voltage; Motor temperature input; [Ig] Erdschlussstrom; Wirk- und Blindleistung; Wirk- und Blindenergie; Frequenz; Gesamtspannungs-Oberschwingungsverzerrung THD (V); Gesamtspannungsoberschwingungsverzerrung (THD) (U); Gesamtstromverzerrung THD (I); Phasenfolge |
| Messgenauigkeit | 1 % Strom (0.3...3 A); 1 % Strom (2.5...25 A); 3 % Strom (7...70 A); 3 % Strom (10...100 A); 1 % Spannung (110...690 V); +/- 2.5 % externe Messung des Erdschlussstroms; +/- 3...5 % interne Messung Erdschlussstrom (current > 0.03 A in the 0.3...3 A range); +/- 3...5 % interne Messung Erdschlussstrom (current > 0.25 A in the 2.5...25 A range); +/- 3...5 % interne Messung Erdschlussstrom (current > 0 |
| Anschlussraster | 7,5 mm for supply voltage; 5,0 mm for others |
| Anschlüsse - Klemmen | Steuerkreis: Stecker 1 Kabel 0,2…2,5 mm² (AWG 24 - AWG 14)flexibel ohne Kabelende; Steuerkreis: Stecker 2 Kabel 0,2…1,5 mm² (AWG 24 - AWG 14)flexibel ohne Kabelende; Steuerkreis: Stecker 1 Kabel 0,25…2,5 mm² (AWG 24 - AWG 14)flexibel mit Aderendhülse mit Kabelende; Steuerkreis: Stecker 2 Kabel 0,2…1,5 mm² (AWG 24 - AWG 14)flexibel mit Aderendhülse mit Kabelende; Steuerkreis: Stecker 1 Kabel 0,25…2 |
| Anzugsmoment | Steuerkreis: 0,5 Nm - mit Schraubenzieher flach 3 mm |
| Breite | 112 mm |
| Höhe | 45 mm |
| Tiefe | 90 mm |
| Webdienste | Webserver |
Montage8
| Normen | EN/IEC 60947-4-1; UL/CSA 60947-4-1 |
|---|---|
| Produktzertifizierungen | UL; IEC; cUL |
| Feuerbeständigkeit | 650 °C entspricht IEC 60947-1; 960 °C entspricht UL 94 |
| Umgebungstemperatur Bei Betrieb | -20…70 °C |
| Umgebungstemperatur Bei Lagerung | -40…80 °C |
| Betriebshöhe | <= 2.000 m ohne Leistungsreduzierung |
| Mechanische Robustheit | Schwingungen auf symmetrischer Schiene montiert: 1 Gn, 5 - 300 Hz entspricht EN/IEC 60068-2-27; Schwingungen auf Platte montiert: 4 Gn, 5 - 300 Hz entspricht EN/IEC 60068-2-6; Schocks Sinushalbwellenbeschleunigung: 15 Gn für 11 ms entspricht EN/IEC 60068-2-27 |
| Schutzart (IP) | IP20 |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 5,000 cm |
| VPE 1 Breite | 9,500 cm |
| VPE 1 Länge | 13,200 cm |
| Verpackungsgewicht (Lbs) | 300,000 g |
| VPE 2 Art | S01 |
| VPE 2 Menge | 4 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 15,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 1,464 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
