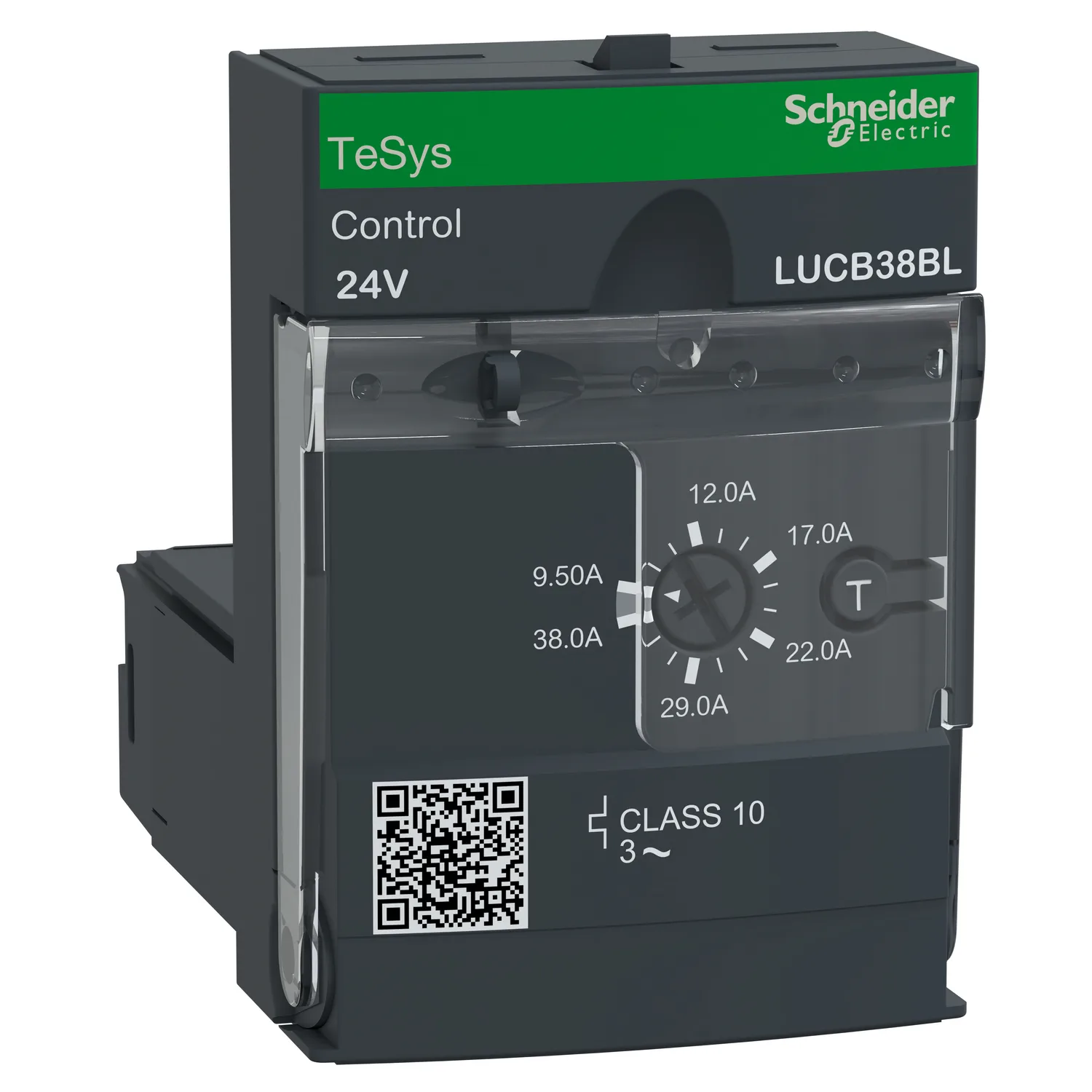

Steuereinheit "Erweitert", TeSys U, 9,5-38 A, 3P-Motoren, Schutz & Diagnose, Klasse 10, Spule 24 V DC
Schneider LUCB38BL, Steuereinheit "Erweitert", TeSys U, 9,5-38 A, 3P-Motoren, Schutz & Diagnose, Klasse 10, Spule 24 V DC. Kategorie: TeSys Ultra. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LUCB38BL
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:238.05 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- TeSys
- Produktname
- TeSys Ultra
- Kurzbezeichnung Des Geräts
- LUCB
- Produkt- Oder Komponententyp
- Erweiterte Steuereinheit
Produktbeschreibung
Die Steuer- und Diagnoseeinheit TeSys U wird in die fortschrittlichen Leistungssockel LUB380 eingefügt, um eine Startersteuerung TeSys U für 3-Phasen-Motoranwendungen bis zu 18,5kW@400V zu bilden. Sie bietet vollen Schutz für Motoren mit einem Nennstrom Ir 9,5-38A (Ir einstellbar), Überlastauslöser Klasse 10, Kurzschluss bei 13 x Irmax, Überstrom bei 14,2 x Ir, Phasenausfall, Isolationsfehler (nur Schutz von Geräten). Es verfügt über einen thermischen Überlastalarm, der lokal über ein LUFDA-Modul oder ferngesteuert über ein LULC-Modul verwendet werden kann, sowie über einen Testtaster für die Simulation einer Überlast. Zur Verwendung mit einer 24-V-Gleichspannung für die Steuerung des Anlassers (über die Steuerklemmen A1/A2 in der Leistungsbasis). Zertifiziert bei Verwendung in Verbindung mit einem LUB-Leistungssockel (IEC, UL, CSA, CCC, EAC), RoHS/REACH konform.
Technische Daten
Hauptmerkmale18
| Baureihe | TeSys |
|---|---|
| Produktname | TeSys Ultra |
| Kurzbezeichnung Des Geräts | LUCB |
| Produkt- Oder Komponententyp | Erweiterte Steuereinheit |
| Geräteanwendung | Motorsteuerung; Motorschutz |
| Produktspezifische Anwendung | Basisschutz und erweiterte Funktionen, Kommunikation |
| Funktion Verfügbar | Schutz gegen Phasenausfall und Phasenunsymmetrie; Überlast- und Kurzschlussschutz; Erdschlussschutz; Manuelle Rückstellung |
| Produktkompatibilität | Power base LUB38; Power base LUB380; Reversing contactor breaker LU2B38BL |
| Betriebsbemessungsspannung Ue | 690 V AC |
| Netzwerkfrequenz | 40 - 60 Hz |
| Lasttyp | Drehstrommotor - Kühlung: selbstkühlend |
| Nutzungskategorie | AC-43 |
| Motorleistung (kW) | 18,5 kW bei 400-440 V AC 50/60 Hz; 18,5 kW bei 500 V AC 50/60 Hz; 22 kW bei 690 V AC 50/60 Hz |
| Rated Motor Current Adjustment Range | 9,5…38 A |
| Überlast-Auslöseklasse | Klasse 10 - Frequenzbereich: 40…60 Hz - Temperaturausgleich: -25…70 °C entspricht IEC 60947-6-2; Klasse 10 - Frequenzbereich: 40…60 Hz - Temperaturausgleich: -25…70 °C entspricht UL 508 |
| Auslöseschwelle | 14,2 x Ir ± 20 % |
| Phasenausfall-Empfindlichkeit | Ja |
| Bemessungsbetätigungsspannungen [Uc] | 24 V DC |
Zusatzmerkmale16
| Steuerkreisspannungsgrenzen | 20 - 27 V für DC Schaltkreis 24 V in Betrieb; 14,5 V für DC Schaltkreis 24 V Abfall |
|---|---|
| Typische Leistungsaufnahme | 220 mA bei 24 V DC I max. während Schließen with LUB38; 80 mA bei 24 V DC I eff abgedichtet with LUB38 |
| Wärmeableitung | 3 W für Steuerkreis with LUB38 |
| Ansprechzeit | 35 ms Öffnung with LUB38 für Steuerkreis; 70 ms Schließung with LUB38 für Steuerkreis |
| Rückstellung | Manuelle Rückstellung |
| Normen | EN 60947-6-2; IEC 60947-6-2; UL 60947-4-1, mit Phasentrenner; CSA C22.2 Nr. 60947-4-1, mit Phasentrenner |
| Produktzertifizierungen | CE; UL; CSA; CCC (ausstehend); EAC (ausstehend) |
| [Ui] Bemessungs-Isolationsspannung | 690 V entspricht IEC 60947-6-2; 600 V entspricht UL 60947-4-1; 600 V entspricht CSA C22.2 Nr. 60947-4-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht IEC 60947-6-2 |
| Sichere Stromkreistrennung | 400 V SELV zwischen Steuer- und Hilfsstromkreise entspricht IEC 60947-1; 400 V SELV zwischen Steuer- oder Hilfsstromkreis und Hauptstromkreis entspricht IEC 60947-1 |
| Befestigungsmodus | Steckbar (Vorderseite) |
| Breite | 45 mm |
| Höhe | 66 mm |
| Tiefe | 60 mm |
| Produktgewicht | 0,135 kg |
| Kompatibilitätscode | LUCB |
Montage14
| Schutzart (IP) | IP20 Frontplatte und verdrahtete Klemmen entspricht IEC 60947-1; IP20 andere Seiten entspricht IEC 60947-1; IP40 Frontplatte außerhalb Anschlusszone entspricht IEC 60947-1 |
|---|---|
| Beschichtung | TH entspricht IEC 60068 |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
| Betriebshöhe | 2.000 m |
| Feuer Beständigkeit | 960 °C Teile zum Montieren von Strom führenden Komponenten entspricht IEC 60695-2-12; 650 °C entspricht IEC 60695-2-12 |
| Stoßfestigkeit | 10 Gn Strompole geöffnet entspricht IEC 60068-2-27; 15 Gn Strompole geschlossen entspricht IEC 60068-2-27 |
| Vibrationsfestigkeit | 2 Gn, 5…300 Hz, Strompole geöffnet entspricht IEC 60068-2-6; 4 Gn, 5…300 Hz, Strompole geschlossen entspricht IEC 60068-2-6 |
| Widerstandsfähigkeit Gegen Elektrostatische Entladung | 8 kV Level 3 im Freien entspricht IEC 61000-4-2; 8 kV Level 4 bei Kontakt entspricht IEC 61000-4-2 |
| Best. Gg. Strahlungsfelder | 10 V/m 3 entspricht IEC 61000-4-3 |
| Widerstandsfähigkeit Gegen Kurze Störsignale | 2 kV Klasse 3 serielle Leitung entspricht IEC 61000-4-4; 4 kV Klasse 4 alle Schaltkreise, außer serielle Verbindung entspricht IEC 61000-4-4 |
| Störfestigkeit Gg. HF-Felder | 10 V entspricht IEC 61000-4-6 |
| Störfest. Gg. Kurzzeiteinbr. | 3 ms |
| Störfestigkeit Gegen Spannungsabfälle | 70 % / 500 ms entspricht IEC 61000-4-11 |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 5,200 cm |
| VPE 1 Breite | 8,200 cm |
| VPE 1 Länge | 8,800 cm |
| Verpackungsgewicht (Lbs) | 124,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 23 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 3,121 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
