Schneider

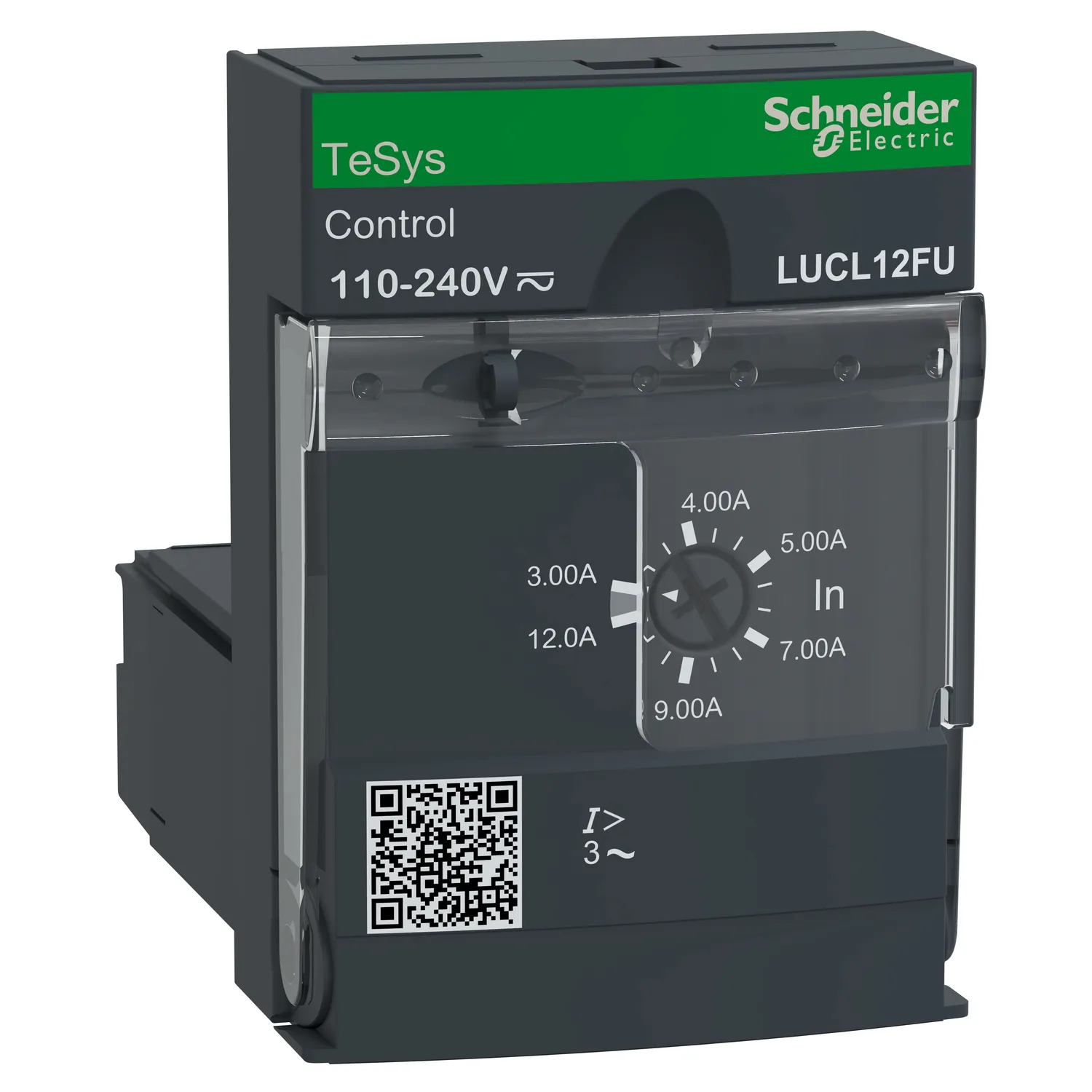

Magnetische Steuerungseinheit LUCL 3-12A, 110-220V, DC/AC
Schneider LUCL12FU, Magnetische Steuerungseinheit LUCL 3-12A, 110-220V, DC/AC. Kategorie: TeSys Ultra. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LUCL12FU
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:136.30 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- TeSys
- Produktname
- TeSys Ultra
- Kurzbezeichnung Des Geräts
- LUCL
- Produkt- Oder Komponententyp
- Magnetisches Steuerungseinheit
Produktbeschreibung
Motorabgänge TeSys U ist der erste intelligente Motorabgang der Steuern, Schalten und Schützen in einem Gerät vereinigt. Kompakt, einfach und modular passt er sich allen Anwendungen an.
Technische Daten
Hauptmerkmale16
| Baureihe | TeSys |
|---|---|
| Produktname | TeSys Ultra |
| Kurzbezeichnung Des Geräts | LUCL |
| Produkt- Oder Komponententyp | Magnetisches Steuerungseinheit |
| Geräteanwendung | Motorsteuerung; Motorschutz |
| Produktspezifische Anwendung | Schutz der Bremseinheit von Frequenzumrichtern und Sanftanlassern |
| Funktion Verfügbar | Manuelle Rückstellung; Kurzschlussschutz |
| Produktkompatibilität | Power base LUB12; Power base LUB32; Power base LUB38; Power base LUB120; Power base LUB320; Power base LUB380; Reversing contactor breaker LU2B12FU; Reversing contactor breaker LU2B32FU; Reversing contactor breaker LU2B38FU |
| Betriebsbemessungsspannung Ue | 690 V AC |
| Netzwerkfrequenz | 40 - 60 Hz |
| Lasttyp | Drehstrommotor - Kühlung: selbstkühlend |
| Nutzungskategorie | AC-44; AC-41; AC-43 |
| Motorleistung (kW) | 5,5 kW bei 400-440 V AC 50/60 Hz; 5,5 kW bei 500 V AC 50/60 Hz; 9 kW bei 690 V AC 50/60 Hz |
| Rated Motor Current Adjustment Range | 3…12 A |
| Auslöseschwelle | 14,2 x Ir ± 20 % |
| Bemessungsbetätigungsspannungen [Uc] | 110 - 240 V AC; 110 - 220 V DC |
Zusatzmerkmale15
| Steuerkreisspannungsgrenzen | 88 - 264 V für AC Schaltkreis 110 - 240 V in Betrieb; 88 - 242 V für DC Schaltkreis 110 - 220 V in Betrieb; 55 V für AC Schaltkreis 110 - 240 V Abfall; 55 V für DC Schaltkreis 110 - 220 V Abfall |
|---|---|
| Typische Leistungsaufnahme | 280 mA bei 110 - 240 V AC I max. während Schließen mit LUB12; 280 mA bei 110 - 240 V AC I max. während Schließen mit LUB32; 280 mA bei 110 - 240 V AC I max. während Schließen with LUB38; 280 mA bei 110 - 220 V DC I max. während Schließen mit LUB12; 280 mA bei 110 - 220 V DC I max. während Schließen mit LUB32; 280 mA bei 110 - 220 V DC I max. während Schließen with LUB38; 35 mA bei 110 - 240 V AC I |
| Wärmeableitung | 2 W für Steuerkreis mit LUB12; 3 W für Steuerkreis mit LUB32; 3 W für Steuerkreis with LUB38 |
| Ansprechzeit | 35 ms Öffnung mit LUB12 für Steuerkreis; 35 ms Öffnung mit LUB32 für Steuerkreis; 35 ms Öffnung with LUB38 für Steuerkreis; 50 ms Schließung mit LUB12 für Steuerkreis; 50 ms Schließung mit LUB32 für Steuerkreis; 50 ms Schließung with LUB38 für Steuerkreis |
| Normen | EN 60947-6-2; IEC 60947-6-2; UL 60947-4-1, mit Phasentrenner; CSA C22.2 Nr. 60947-4-1, mit Phasentrenner |
| Produktzertifizierungen | CE; EAC; ATEX |
| [Ui] Bemessungs-Isolationsspannung | 690 V entspricht IEC 60947-6-2; 600 V entspricht UL 60947-4-1; 600 V entspricht CSA C22.2 Nr. 60947-4-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht IEC 60947-6-2 |
| Sichere Stromkreistrennung | 400 V SELV zwischen Steuer- und Hilfsstromkreise entspricht IEC 60947-1; 400 V SELV zwischen Steuer- oder Hilfsstromkreis und Hauptstromkreis entspricht IEC 60947-1 |
| Befestigungsmodus | Steckbar (Vorderseite) |
| Breite | 45 mm |
| Höhe | 66 mm |
| Tiefe | 60 mm |
| Produktgewicht | 0,135 kg |
| Kompatibilitätscode | LUCL |
Montage15
| Schutzart (IP) | IP20 Frontplatte und verdrahtete Klemmen entspricht IEC 60947-1; IP20 andere Seiten entspricht IEC 60947-1; IP40 Frontplatte außerhalb Anschlusszone entspricht IEC 60947-1 |
|---|---|
| Beschichtung | TH entspricht IEC 60068 |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
| Betriebshöhe | 2.000 m |
| Feuer Beständigkeit | 960 °C Teile zum Montieren von Strom führenden Komponenten entspricht IEC 60695-2-12; 650 °C entspricht IEC 60695-2-12 |
| Stoßfestigkeit | 10 Gn Strompole geöffnet entspricht IEC 60068-2-27; 15 Gn Strompole geschlossen entspricht IEC 60068-2-27 |
| Vibrationsfestigkeit | 2 Gn, 5…300 Hz, Strompole geöffnet entspricht IEC 60068-2-6; 4 Gn, 5…300 Hz, Strompole geschlossen entspricht IEC 60068-2-6 |
| Widerstandsfähigkeit Gegen Elektrostatische Entladung | 8 kV Level 3 im Freien entspricht IEC 61000-4-2; 8 kV Level 4 bei Kontakt entspricht IEC 61000-4-2 |
| Verlustfreie Stoßwelle | 1 kV serieller Modus entspricht IEC 60947-6-2; 2 kV Gleichtakt entspricht IEC 60947-6-2 |
| Best. Gg. Strahlungsfelder | 10 V/m 3 entspricht IEC 61000-4-3 |
| Widerstandsfähigkeit Gegen Kurze Störsignale | 2 kV Klasse 3 serielle Leitung entspricht IEC 61000-4-4; 4 kV Klasse 4 alle Schaltkreise, außer serielle Verbindung entspricht IEC 61000-4-4 |
| Störfestigkeit Gg. HF-Felder | 10 V entspricht IEC 61000-4-6 |
| Störfest. Gg. Kurzzeiteinbr. | 3 ms |
| Störfestigkeit Gegen Spannungsabfälle | 70 % / 500 ms entspricht IEC 61000-4-11 |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 5,5 cm |
| VPE 1 Breite | 8,0 cm |
| VPE 1 Länge | 10,2 cm |
| Verpackungsgewicht (Lbs) | 132,0 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 23 |
| VPE 2 Höhe | 15,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm |
| VPE 2 Gewicht | 3,485 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
