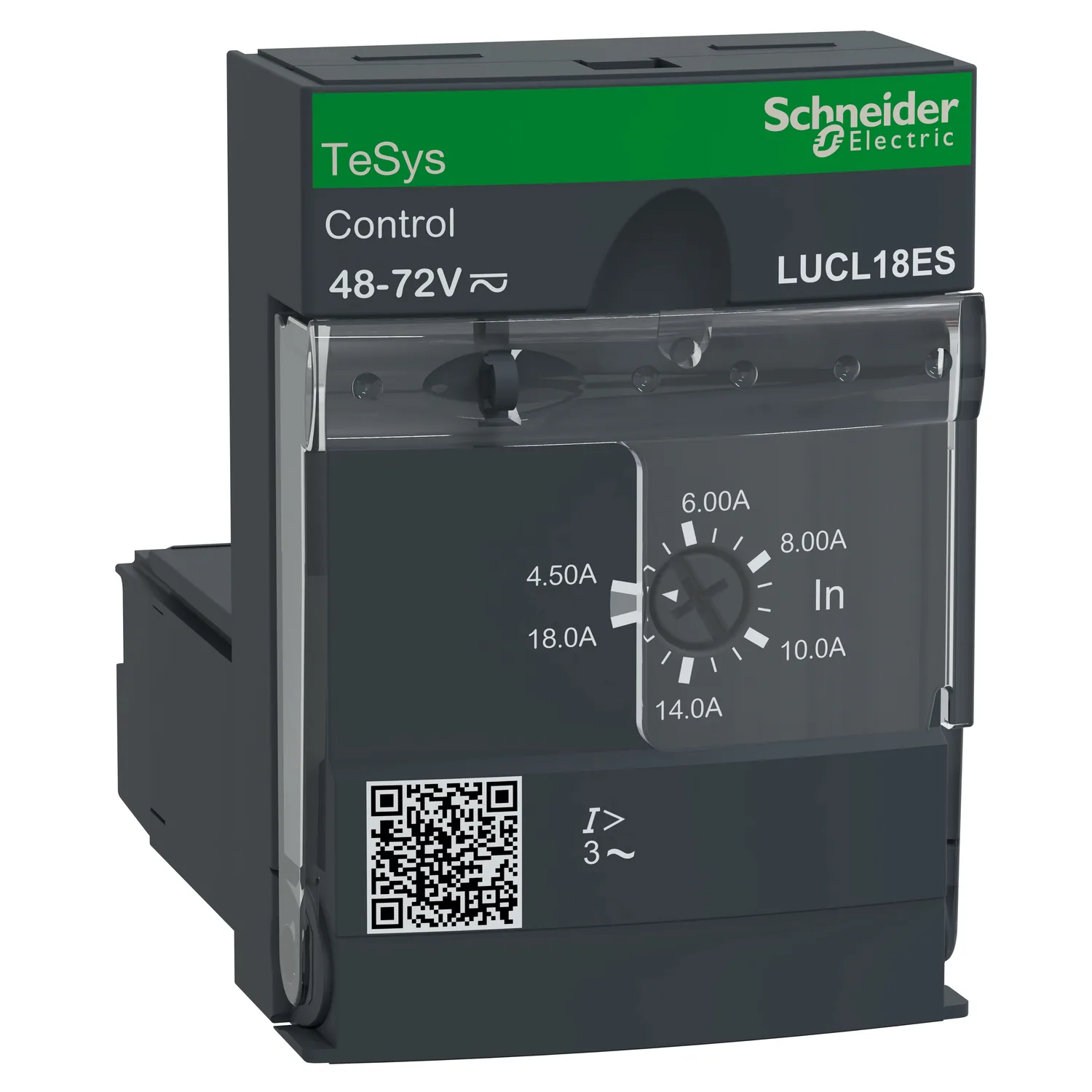

LUCL18ES - TeSys U Magnetische Steuereinheit 3P 4.5-18A 48-72VDC
Schneider LUCL18ES, TeSys U Magnetische Steuereinheit 3P 4.5-18A 48-72VDC. Kategorie: TeSys Ultra. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LUCL18ES
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:140.90 EUR (Request a quote)
Wichtige Eigenschaften
- Seri
- TeSys
- Produktserie
- TeSys Ultra
- Produktname
- TeSys Ultra
- Produktgruppe
- LUCL
Produktbeschreibung
- TeSys U Magnet-Steuereinheit zum Einsetzen in Leistungsteile LUB32, LUB38 zur Bildung eines TeSys U Starter-Steuergeräts für 3-phasige Motoranwendungen bis 7.5kW@400V.
- Bietet Kurzschlussschutz für Motoren mit einem Bemessungsstrom In von 4.5-18A (In über Einstellrad einstellbar), Überstromschutzstufe bei 14.2 x In.
- Zu verwenden, wenn ein Leistungsteil an einen Frequenzumrichter oder Sanftstarter angeschlossen ist, der einen Überlastschutz bietet.
- Zu verwenden mit einer Steuerspannung von 48V AC / 48-72V DC für die Steuerung des Starters (über die Steuerklemmen A1/A2 im Leistungsteil).
- Zertifiziert bei Verwendung in Verbindung mit einem LUB-Leistungsteil (IEC, UL, CSA, CCC, EAC, Marine),
Hauptmerkmale
- Schutz gegen Überlast und Kurzschluss
- Steuereinheit enthält elektronische Komponenten und das Stromeinstellrad
- Modulare Plug-and-Play-Struktur unterstützt schnelle Wartung
- Direkter Zugriff auf detaillierte Informationen für jeden Motorstarter Ihrer Anlage
- Fortgeschrittenes Motormanagementsystem
Technische Daten
| Seri | TeSys |
|---|---|
| Produktserie | TeSys Ultra |
| Produktname | TeSys Ultra |
| Produktgruppe | LUCL |
| Produkt- Oder Komponententyp | Manyetik kontrol ünitesi |
| Cihaz Uygulaması | Motor kontrolü; Motor koruması |
| Ürüne Özel Uygulama | Hız kontrol cihazının veya yumuşak yolverici durdurma ünitesinin koruması |
| Main Function Available | Manuel sıfırlama; Kısa devre koruması |
| Produktkompatibilität | Power base LUB32; Power base LUB38; Power base LUB320; Power base LUB380; Reversing contactor breaker LU2B32ES |
| [Ue] Bemessungsbetriebsspannung | 690 V AC |
| Netzfrequenz | 40...60 Hz |
| Yük Tipi | Trifaze motor - soğutma: kendinden soğutmalı |
| Nutzungskategorie | AC-43; AC-44; AC-41 |
| Motor Gücü KW | 7,5 kW -de 400...440 V AC 50/60 Hz; 9 kW -de 500 V AC 50/60 Hz; 15 kW -de 690 V AC 50/60 Hz |
| Rated Motor Current Adjustment Range | 4,5…18 A |
| Auslöseschwelle | 14,2 x Ir +/- %20 |
| [Uc] Control Circuit Voltage | 48 V AC; 48...72 V DC |
| Kontrol Devresi Gerilim Limitleri | 38,5...72 V için AC devre 48 V çalışma sırasında; 38,5...93 V için DC devre 48...72 V çalışma sırasında; 29 V için AC devre 48 V düşme; 29 V için DC devre 48...72 V düşme |
| Tipik Akım Tüketimi | 280 mA -de 48 V AC Kapatırken I maksimum LUB32'li; 280 mA -de 48 V AC Kapatırken I maksimum with LUB38; 280 mA -de 48...72 V DC Kapatırken I maksimum LUB32'li; 280 mA -de 48...72 V DC Kapatırken I maksimum with LUB38; 45 mA -de 48 V AC I rms sızdırmaz LUB32'li; 45 mA -de 48 V AC I rms sızdırmaz with LUB38; 45 mA -de 48...72 V DC I rms sızdırmaz LUB32'li; 45 mA -de 48...72 V DC I rms sızdırmaz with |
| Isı Dağılımı | 3 W için kontrol devresi LUB32'li; 3 W için kontrol devresi with LUB38 |
| Çalışma Süresi | 35 ms açma LUB32'li için kontrol devresi; 35 ms açma with LUB38 için kontrol devresi; 60 ms kapama LUB32'li için kontrol devresi; 60 ms kapama with LUB38 için kontrol devresi |
| Normen | EN 60947-6-2; IEC 60947-6-2; UL 60947-4-1, faz bariyerli; CSA C22.2 No 60947-4-1, faz bariyerli |
| Produktzertifizierungen | CE; EAC; ATEX |
| [Ui] Bemessungsisolationsspannung | 690 V 'e uygunIEC 60947-6-2; 600 V 'e uygunUL 60947-4-1; 600 V 'e uygunCSA C22.2 No 60947-4-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV 'e uygunIEC 60947-6-2 |
| Devrenin Güvenli Ayrılması | 400 V SELV kontrol veya yardımcı devreler arasında 'e uygunIEC 60947-1; 400 V SELV kontrol veya yardımcı devre ve ana devre arasında 'e uygunIEC 60947-1 |
| Sabitleme Modu | Takılabilir (ön yüz) |
| Breite | 45 mm |
| Höhe | 66 mm |
| Tiefe | 60 mm |
| Produktgewicht | 0,135 kg |
| Uyumluluk Kodu | LUCL |
| IP-Schutzart | IP20 ön panel ve telle bağlanmış terminaller 'e uygunIEC 60947-1; IP20 diğer yüzler 'e uygunIEC 60947-1; IP40 ön panel dış bağlantı bölgesi 'e uygunIEC 60947-1 |
| Schutzbehandlung | TH 'e uygunIEC 60068 |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Lagerung Umgebungstemperatur | -40…85 °C |
| Betriebshöhe | 2000 m |
| Feuerbeständigkeit | 960 °C elektrik yüklü bileşenleri destekleyen parçalar 'e uygunIEC 60695-2-12; 650 °C 'e uygunIEC 60695-2-12 |
| Schockfestigkeit | 10 gn güç kutbu açık 'e uygunIEC 60068-2-27; 15 gn güç kutbu kapalı 'e uygunIEC 60068-2-27 |
| Vibrationsfestigkeit | 2 gn 5…300 Hz güç kutbu açık 'e uygunIEC 60068-2-6; 4 gn 5…300 Hz güç kutbu kapalı 'e uygunIEC 60068-2-6 |
| Festigkeit Gegen Elektrostatische Entladung | 8 kV seviye 3 açık havada 'e uygunIEC 61000-4-2; 8 kV seviye 4 kontakta 'e uygunIEC 61000-4-2 |
| Yayılmayan Şok Dalgası | 1 kV seri mod 'e uygunIEC 60947-6-2; 2 kV ortak mod 'e uygunIEC 60947-6-2 |
| Festigkeit Gegen Gestrahlte Felder | 10 V/m 3 'e uygunIEC 61000-4-3 |
| Festigkeit Gegen Schnelle Transienten | 2 kV sinif 3 seri bağlantı 'e uygunIEC 61000-4-4; 4 kV sinif 4 seri bağlantı hariç tüm devreler 'e uygunIEC 61000-4-4 |
| Telsiz Elektrik Alanlara Bağışıklık | 10 V 'e uygunIEC 61000-4-6 |
| Mikro Kırılmalara Bağışıklık | 3 ms |
| Gelen Cihaz | 70 % / 500 ms 'e uygunIEC 61000-4-11 |
| Unit Type Of Package 1 | PCE |
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 5,2 cm |
| Package 1 Width | 7,8 cm |
| Package 1 Length | 10,1 cm |
| Paket Ağırlığı (Lbs) | 130,0 g |
| Unit Type Of Package 2 | S02 |
| Number Of Units In Package 2 | 23 |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 3,445 kg |
| Garanti (ay Olarak) | 18 |
