Schneider

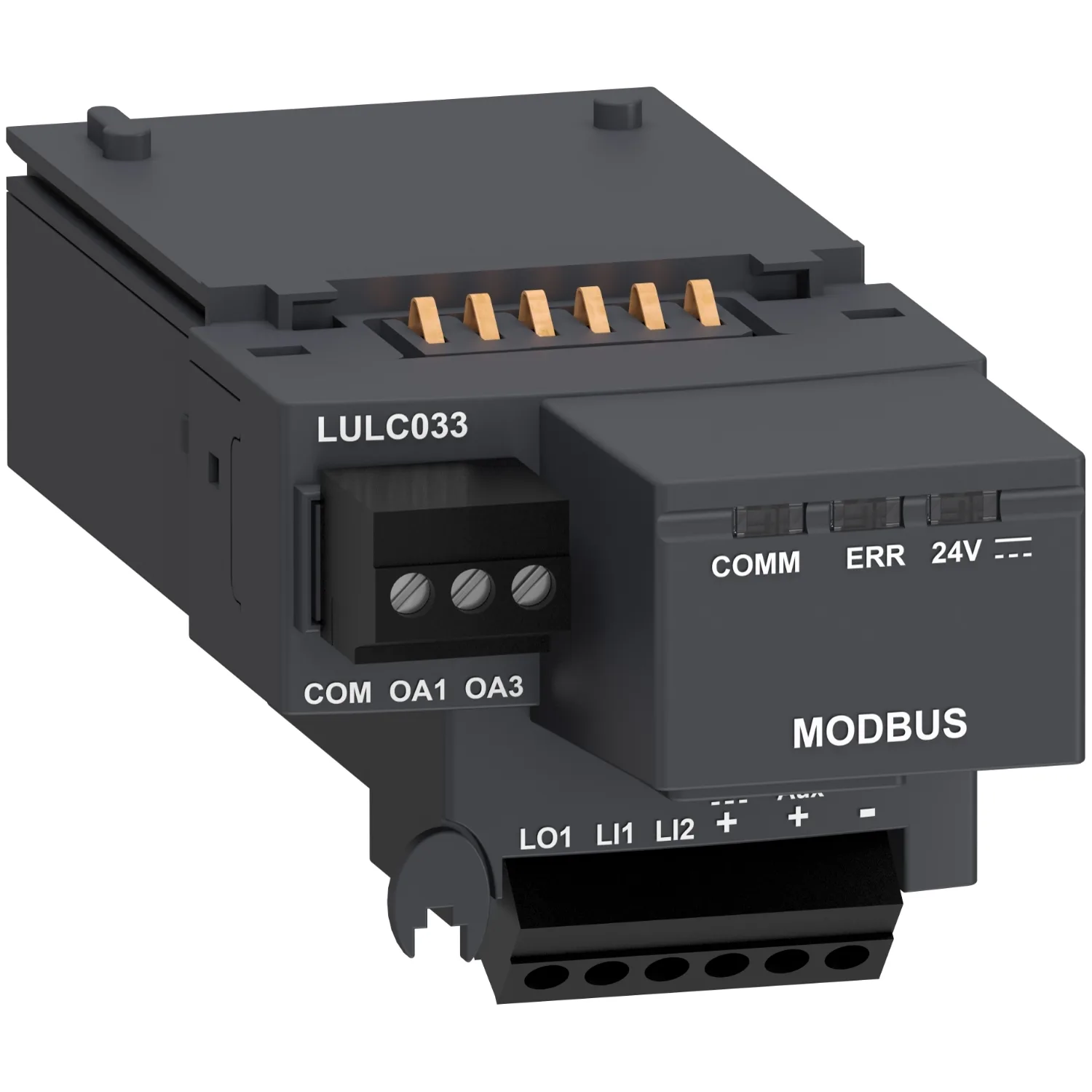

Kommunikationsmodul, für TeSys U, 24 V DC
Schneider LULC033, Kommunikationsmodul, für TeSys U, 24 V DC. Kategorie: TeSys Ultra. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LULC033
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:231.15 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- TeSys
- Kurzbezeichnung Des Geräts
- LUL
- Produkt- Oder Komponententyp
- Kommunikationsmodul
- Produktkompatibilität
- LUCL; LUCC; LUCB; LUCM; LUCA; LUCD
Produktbeschreibung
Motorabgänge TeSys U ist der erste intelligente Motorabgang der Steuern, Schalten und Schützen in einem Gerät vereinigt. Kompakt, einfach und modular passt er sich allen Anwendungen an.
Hauptmerkmale
- Bietet einen RJ45-Anschluss für die Verbindung mit einem Modbus-Netzwerk
- Eingangstyp ist resistiv
- Die modulare Plug-and-Play-Struktur hilft Ihnen bei der schnellen Wartung
- Direkter Zugriff auf detaillierte Informationen zu jedem Motorstarter Ihrer Anlage
- Fortschrittliches Motormanagementsystem
Technische Daten
Hauptmerkmale6
| Baureihe | TeSys |
|---|---|
| Kurzbezeichnung Des Geräts | LUL |
| Produkt- Oder Komponententyp | Kommunikationsmodul |
| Produktkompatibilität | LUCL; LUCC; LUCB; LUCM; LUCA; LUCD |
| Geräteanwendung | Kommunikation |
| Kompatible Produktfamilie | TeSys TeSys U LUB Grundgerät mit einer Drehrichtung; TeSys TeSys U LU2B Grundgerät mit zwei Drehrichtungen |
Zusatzmerkmale25
| Main Function Available | Kommunikationsmodul |
|---|---|
| Montagemodus | Steckbar |
| Montageort | Vorderseite |
| Physikalische Schnittstelle | RS485 Multidrop |
| Bustyp | Modbus |
| Kabelsteckverbinder-Typ | RJ45 Frontplatte |
| Kommunikationsprotokoll | Modbus RTU |
| Adressierung | 0 - 31 |
| Übertragungsgeschwindigkeit | 19200 bit/s |
| Rückstellzeit | 30 ms |
| Anzahl Der Eingänge | 2 |
| Digitaler Eingang | Positiv bei 24 V DC - 7 mA |
| Reaktionszeit | 10 ms +/- 30 % Wechsel zu Stellung 0; 10 ms +/- 30 % Wechsel zu Stellung 1 |
| Eingangstyp | Ohmsch |
| Anzahl Von Ausgängen | 2 für den Spulenbetrieb des Motorabgangs; 1 |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V DC |
| Ausgangsstrom | <= 500 mA |
| Schutzart | GG-Sicherung 1 A |
| Schaltstromleistung | 0,5 mA bei 24 V |
| Lokale Signalisierung | 3 LEDs Frontplatte |
| Anschlussraster | 3,81 mm |
| Anschlüsse - Klemmen | Schraubklemmen 1 Kabel 0,14…1 mm²flexibel ohne Kabelende; Schraubklemmen 1 Kabel 0,14…1 mm²fest ohne Kabelende; Schraubklemmen 1 Kabel 0,25…0,5 mm²flexibel mit Kabelende; Schraubklemmen 1 Kabel 0,25…1 mm²flexibel mit Kabelende; Schraubklemmen 2 Kabel 0,14…0,5 mm²fest ohne Kabelende; Schraubklemmen 2 Kabel 0,14…0,75 mm²flexibel ohne Kabelende; Schraubklemmen 2 Kabel 0,25…0,34 mm²flexibel mit Kabele |
| Zugehöriger Kabeltyp | AWG 26 - AWG 16 |
| [M] Anzugsdrehmoment | 0,2…0,25 Nm2,5 mm |
| Produktgewicht | 0,08 kg |
Montage2
| Umgebungstemperatur Bei Betrieb | -25…55 °C |
|---|---|
| Schutzart (IP) | IP20 entspricht IEC 60529 |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 4,9 cm |
| VPE 1 Breite | 11,3 cm |
| VPE 1 Länge | 4,9 cm |
| Verpackungsgewicht (Lbs) | 85,0 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 35 |
| VPE 2 Höhe | 15,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm |
| VPE 2 Gewicht | 3,293 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
