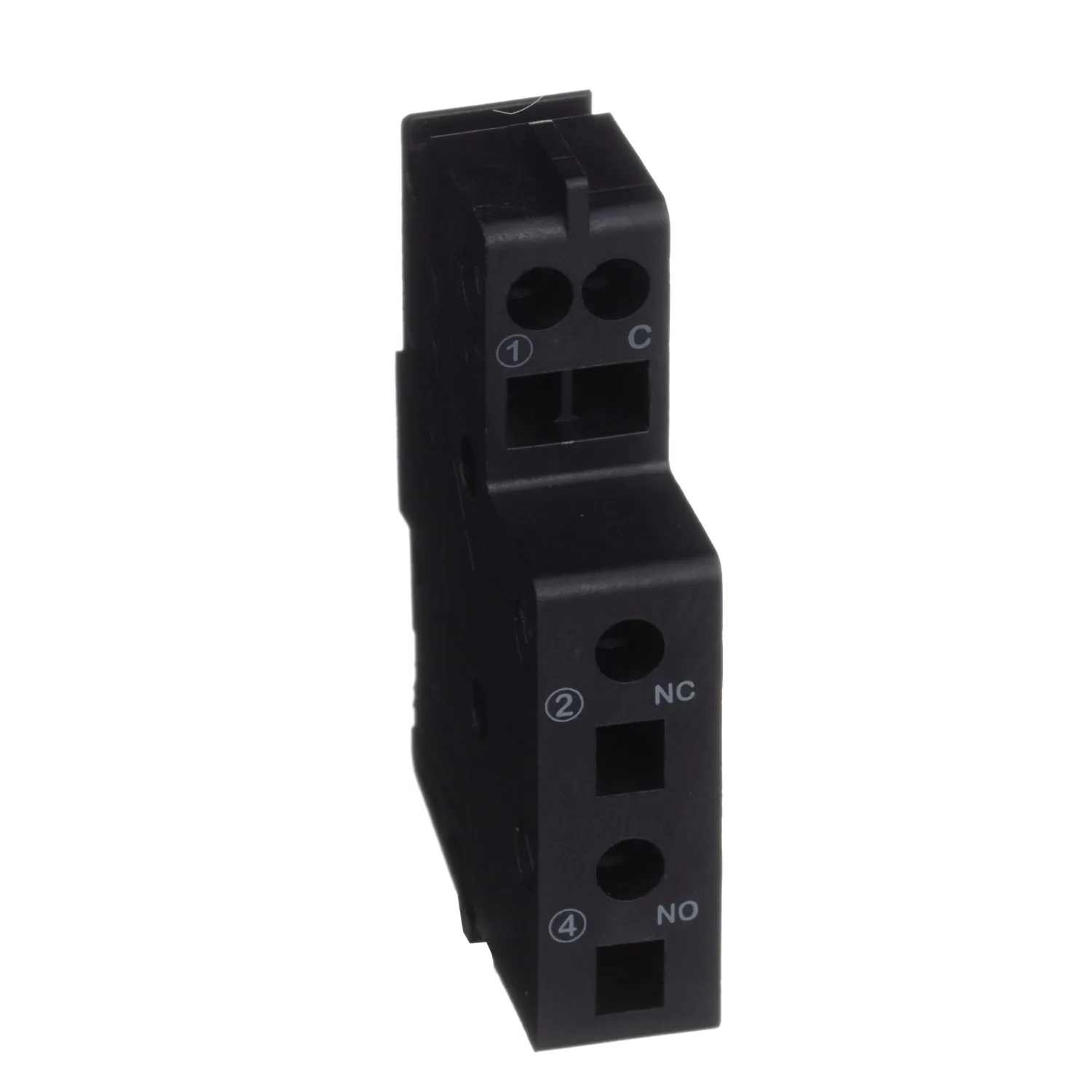

Hilfsschalter OF oder SD für ComPact NSXm und PowerPact B
Schneider LV426950, Hilfsschalter OF oder SD für ComPact NSXm und PowerPact B. Kategorie: ComPacT NSXm, new generation. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LV426950
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:22.20 EUR (Request a quote)
Wichtige Eigenschaften
- Produkt- Oder Komponententyp
- Hilfskontakt
- Kurzbezeichnung Des Geräts
- SD; OF
- Geräteanwendung
- Überwachung des Leistungsschalterstatus
- Kompatible Produktfamilie
- PowerPact PowerPact B; ComPacT ComPacT NSXm
Produktbeschreibung
Compact NSXm und PowerPact B. Zubehör für Komplettgeräte bis 160 A. Hilfskontakt OF (Ein/Aus), SD (ausgelöst). Die Baureihe basiert auf der Technologie der roto-aktiven Kontaktunterbrechung. Mit integriertem thermo-magnetischem Auslösegerät. Einbau auf DIN-Schiene oder Montageplatte. Zusatzausrüstung von außen sichtbar. Integrierter Differenzstromschutz (VIGI) mit Micrologic 4. Der Compact NSXm verfügt mit EverLink über eine neue patentierte Anschlusstechnik zur Kompensation der Kriechbewegungen der Kabel. Mit der EverLink-Anschlusstechnik sparen Sie Platz und Zeit bei der Montage des Schaltfelds. Die blanken Kabelanschlüsse sind so sicher wie Kabelanschlüsse mit Presskabelschuh.
Hauptmerkmale
- ComPacT NSXm: kompakter Rahmen mit neuen Funktionen und Innovationen
- ComPacT NSXm: kleinste Größe der Serie mit neuen Funktionen und Innovationen
- Bis zu 40 % Platzersparnis dank integriertem Fehlerstromschutz
- Reduzierung der Montage- und Verkabelungszeit um bis zu 40 %
- Einfache Auswahl, Konfiguration und Inbetriebnahme mit EcoStruxure Customer Lifecycle
Technische Daten
Hauptmerkmale5
| Produkt- Oder Komponententyp | Hilfskontakt |
|---|---|
| Kurzbezeichnung Des Geräts | SD; OF |
| Geräteanwendung | Überwachung des Leistungsschalterstatus |
| Kompatible Produktfamilie | PowerPact PowerPact B; ComPacT ComPacT NSXm |
| Zusammensetzung Der Signalkontakte | 1 Schließer/Öffner |
Zusatzmerkmale9
| Fehlertyp | Überlast; Kurzschluss |
|---|---|
| Lokale Signalisierung | ON/OFF-Anzeige für öffnen/schließen; Auslöseanzeige für Relais-Auslöseanzeige |
| Typ Der Hilfskontakte | Standard |
| Montagemodus | Aufsteckbar |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 5 A |
| Ausschaltvermögen (A) | AC-12: 5 A bei 24 V AC 50/60 Hz; AC-12: 5 A bei 48 V AC 50/60 Hz; AC-12: 5 A bei 110 - 127 V AC 50/60 Hz; AC-12: 5 A bei 220/240 V AC 50/60 Hz; AC-12: 5 A bei 380/440 V AC 50/60 Hz; AC-12: 5 A bei 660/690 V AC 50/60 Hz; AC-15: 5 A bei 24 V AC 50/60 Hz; AC-15: 5 A bei 48 V AC 50/60 Hz; AC-15: 4 A bei 110 - 127 V AC 50/60 Hz; AC-15: 3 A bei 220/240 V AC 50/60 Hz; AC-15: 2,5 A bei 380/440 V AC 50/60 |
| Mindestlast | 2 mA bei 17 V DC |
| Hilfsanschlussklemme | Feder |
| Drahtabisolierungslänge | 8 mm für Frontseite Verbindung |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 1,500 cm |
| VPE 1 Breite | 11,000 cm |
| VPE 1 Länge | 11,000 cm |
| Verpackungsgewicht (Lbs) | 25,000 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 10 |
| VPE 2 Höhe | 3,500 cm |
| VPE 2 Breite | 17,000 cm |
| VPE 2 Länge | 28,000 cm |
| VPE 2 Gewicht | 256,000 g |
| VPE 3 Art | S03 |
| VPE 3 Menge | 220 |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm |
| VPE 3 Gewicht | 6,295 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
