Schneider

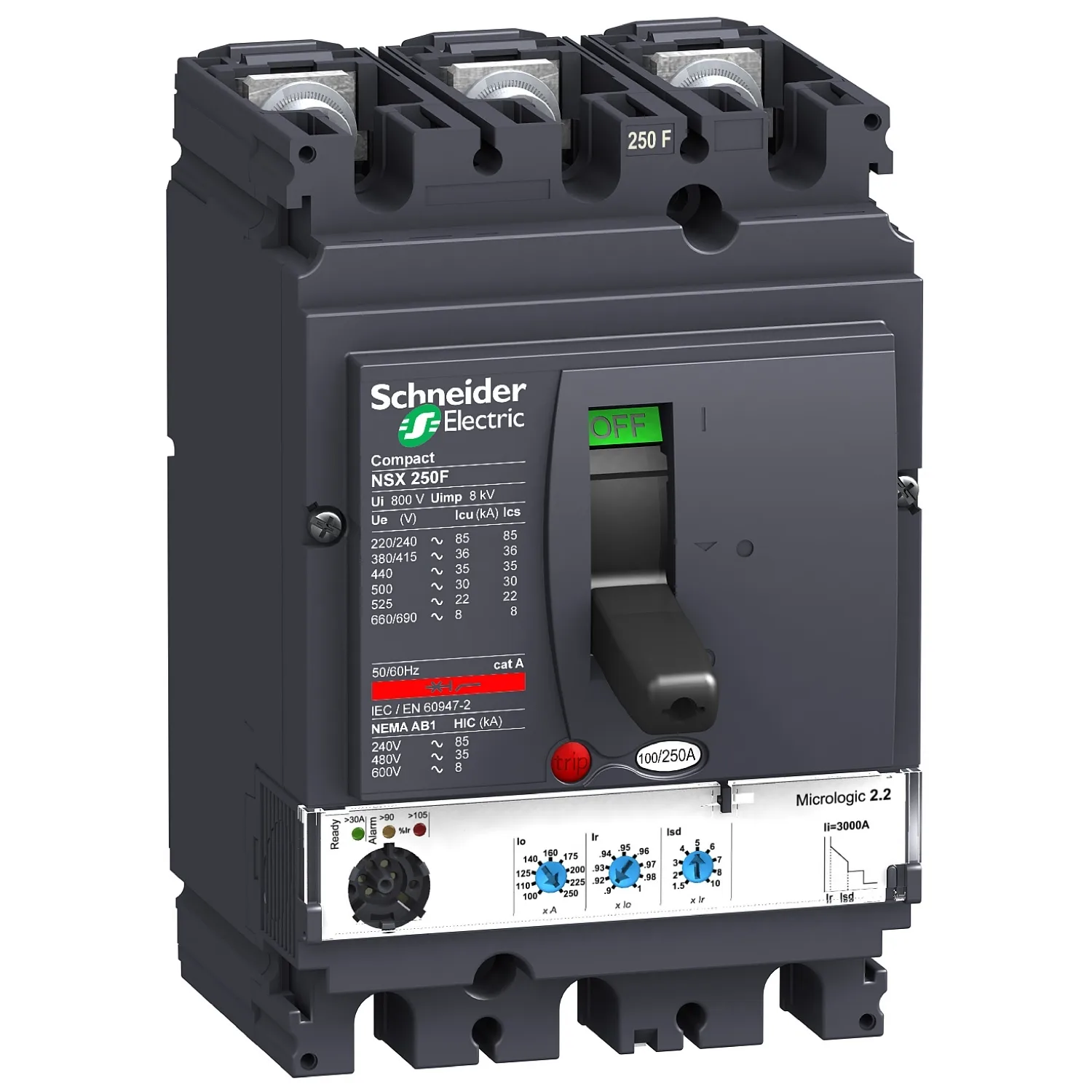

Kompaktleistungsschalter ComPact NSX250F mit Micrologic 2.2 3P3D 90-250A,36kA/415V AC
Nicht im Verkauf
Schneider LV431770, Kompaktleistungsschalter ComPact NSX250F mit Micrologic 2.2 3P3D 90-250A,36kA/415V AC. Kategorie: ComPact NSX <630A. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:LV431770
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Serie
- Compact
- Produktname
- Compact NSX
- Produkttyp Oder Komponententyp
- Leistungsschalter
- Gerätekurzbezeichnung
- Compact NSX250F
Produktbeschreibung
Leistungsschalter Compact NSX250F - Micrologic 2.2 - 250 A - 3-polig 3D
Technische Daten
| Serie | Compact |
|---|---|
| Produktname | Compact NSX |
| Produkttyp Oder Komponententyp | Leistungsschalter |
| Gerätekurzbezeichnung | Compact NSX250F |
| Geräteanwendung | Verteilung |
| Polbeschreibung | 3P |
| Beschreibung Geschützte Pole | 3t |
| Netzwerktyp | AC |
| Netzfrequenz | 50/60 Hz |
| [In] Bemessungsstrom | 250 A ( 40 °C ) |
| [Ui] Bemessungsisolationsspannung | 800 V AC 50/60 Hz |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 8 kV |
| [Ue] Bemessungsbetriebsspannung | 690 V AC 50/60 Hz |
| Grad-Code | F |
| Schaltvermögen | 15 kA -de 600 V AC 50/60 Hz uyumluluk standardı UL 508, -de 600 V AC 50/60 Hz uyumluluk standardı NEMA AB1, -de 480 V AC 50/60 Hz uyumluluk standardı NEMA AB1, 35 kA -de 480 V AC 50/60 Hz uyumluluk standardı UL 508, -de 240 V AC 50/60 Hz uyumluluk standardı NEMA AB1, 85 kA -de 240 V AC 50/60 Hz uyumluluk standardı UL 508, 8 kA Icu -de 660/690 V AC 50/60 Hz uyumluluk standardı IEC 60947-2, 22 kA Ic |
| [Ics] Bemessungs-Betriebskurzschlussausschaltvermögen | Ics 22 kA 525 V AC 50/60 Hzuyumluluk standardı IEC 60947-2, Ics 30 kA 500 V AC 50/60 Hzuyumluluk standardı IEC 60947-2, Ics 35 kA 440 V AC 50/60 Hzuyumluluk standardı IEC 60947-2, Ics 36 kA 380/415 V AC 50/60 Hzuyumluluk standardı IEC 60947-2, Ics 8 kA 660/690 V AC 50/60 Hz uyumluluk standardı IEC 60947-2, Ics 85 kA 220/240 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 |
| Geeignet Für Trennfunktion | Ja Konformitätsnorm EN 60947-2, Ja Konformitätsnorm IEC 60947-2 |
| Verwendungskategorie | Kategorie A |
| Auslöseeinheitname | Micrologic 2.2 |
| Auslöseeinheit Technologie | Elektronisch |
| Schutzfunktionen Der Auslöseeinheit | LSoI |
| Auslöseeinheit Bemessungswert | 250 A ( 40 °C ) |
| Schutzart | Unverzögerter Kurzschlussschutz, Überlastschutz (langzeitverzögert), Kurzzeitverzögerter Kurzschlussschutz |
| Verschmutzungsgrad | 3 Konformitätsnorm IEC 60664-1 |
| Steuerungstyp | Kipphebel |
| Montagemodus | Fest |
| Montagehalterung | Rückplatte |
| Oberer Anschluss | Vorne |
| Unterer Anschluss | Vorne |
| Mechanische Lebensdauer | 20000 cycles |
| Elektrische Lebensdauer | 10000 cycles 440 V In Konformitätsnorm IEC 60947-2, 10000 cycles 690 V In/2 Konformitätsnorm IEC 60947-2, 20000 cycles 440 V In/2 Konformitätsnorm IEC 60947-2, 5000 cycles 690 V In Konformitätsnorm IEC 60947-2 |
| Anschlussabstand | 35 mm |
| Lokale Signalisierung | LED 105 % Ir, LED 90 % Ir, LED betriebsbereit |
| Langzeit-Auslöseeinstelltyp Lr | Einstellbar 9 Einstellungen |
| Langzeit-Auslöseeinstellbereich | 0.9...1 x Io |
| Langzeit-Verzögerungseinstelltyp | Fest |
| [tr] Langzeit-Verzögerungseinstellung | 11 s 7.2 x Ir, 16 s 6 x Ir, 400 s 1.5 x Ir |
| Thermisches Gedächtnis | 20 Minuten vor und nach der Auslösung |
| Kurzzeit-Auslöseeinstelltyp Isd | Einstellbar 9 Einstellungen |
| [Isd] Einstellbereich Kurzzeit-Auslöser | 1.5...10 x Ir |
| Kurzzeit-Verzögerungseinstelltyp | Fest |
| Unverzögerter Auslöseeinstelltyp Li | Fest |
| Unverzögerter Einstellbereich | 3000 A |
| Höhe | 161 mm |
| Breite | 105 mm |
| Tiefe | 86 mm |
| Produktgewicht | 2.4 kg |
| Schutzklasse Gegen Elektrischen Schlag | Klasse II |
| Normen | EN 60947-2, IEC 60947-2, NEMA AB1, UL 508 |
| Produktzertifizierungen | CSA, UL |
| Schutzart IP | IP40 Konformitätsnorm IEC 60529 |
| Schutzart IK | IK07 Konformitätsnorm IEC 62262 |
| Umgebungstemperatur Bei Betrieb | -35...70 °C |
| Umgebungstemperatur Bei Lagerung | -55...85 °C |
| Status Nachhaltiges Angebot | Green Premium Produkt |
| ROHS | Compliant - since 0819 - Schneider Electric declaration of conformity |
| REACH | Referenz enthält kein SVHC über dem Schwellenwert |
| Umweltprofil Des Produkts | Verfügbar |
| End-of-Life-Hinweise | Verfügbar |
