Schneider

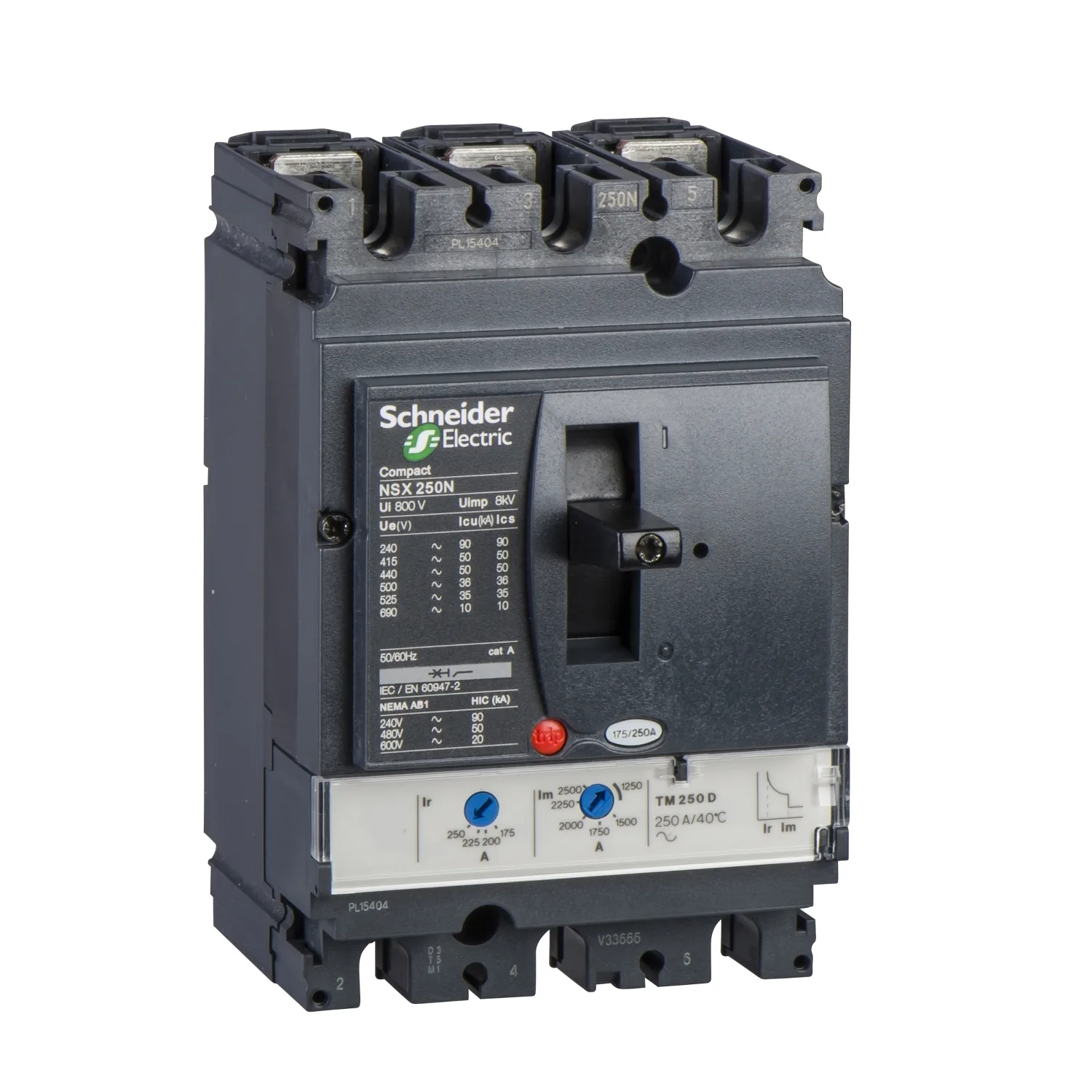

Kompaktleistungsschalter ComPact NSX250N mit TM250D 3P3D 175-250A,50kA/415V AC
Nicht im Verkauf
Schneider LV431830, Kompaktleistungsschalter ComPact NSX250N mit TM250D 3P3D 175-250A,50kA/415V AC. Kategorie: ComPact NSX <630A. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:LV431830
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Serie
- Compact
- Produktname
- Compact NSX
- Produkt Oder Komponententyp
- Leistungsschalter
- Gerätekurzbezeichnung
- Compact NSX250N
Produktbeschreibung
Leistungsschalter Compact NSX250N - TMD - 250 A - 3 Polig 3D
Technische Daten
| Serie | Compact |
|---|---|
| Produktname | Compact NSX |
| Produkt Oder Komponententyp | Leistungsschalter |
| Gerätekurzbezeichnung | Compact NSX250N |
| Geräteanwendung | Verteilung |
| Polbeschreibung | 3P |
| Beschreibung Der Geschützten Pole | 3t |
| Netzwerktyp | AC |
| Netzwerkfrequenz | 50/60 Hz |
| [In] Bemessungsstrom | 250 A ( 40 °C ) |
| [Ui] Bemessungsisolationsspannung | 800 V AC 50/60 Hz |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 8 kV |
| [Ue] Bemessungsbetriebsspannung | 690 V AC 50/60 Hz |
| Leistungsklasse | N |
| Schaltvermögen | 15 kA -de 600 V AC 50/60 Hz uyumluluk standardı UL 508, -de 600 V AC 50/60 Hz uyumluluk standardı NEMA AB1, -de 480 V AC 50/60 Hz uyumluluk standardı NEMA AB1, 50 kA -de 480 V AC 50/60 Hz uyumluluk standardı UL 508, 85 kA -de 240 V AC 50/60 Hz uyumluluk standardı UL 508, -de 240 V AC 50/60 Hz uyumluluk standardı NEMA AB1, 50 kA Icu -de 440 V AC 50/60 Hzuyumluluk standardı IEC 60947-2, 10 kA Icu -d |
| [Ics] Bemessungs-Grenzkurzschlussausschaltvermögen | Ics 10 kA 660/690 V AC 50/60 Hz uyumluluk standardı IEC 60947-2, Ics 35 kA 525 V AC 50/60 Hzuyumluluk standardı IEC 60947-2, Ics 36 kA 500 V AC 50/60 Hz uyumluluk standardı IEC 60947-2, Ics 50 kA 380/415 V AC 50/60 Hz uyumluluk standardı IEC 60947-2, Ics 50 kA 440 V AC 50/60 Hzuyumluluk standardı IEC 60947-2, Ics 90 kA 220/240 V AC 50/60 Hz uyumluluk standardı IEC 60947-2 |
| Trenneigenschaft | Evetuyumluluk standardı EN 60947-2, Evetuyumluluk standardı IEC 60947-2 |
| Verwendungskategorie | Kategorie A |
| Auslösername | TM-D |
| Auslösertechnologie | Termomagnetisch |
| Schutzfunktionen Des Auslösers | LI |
| Auslöser-Bemessungsstrom | 250 A ( 40 °C ) |
| Schutzart | Überlastschutz (thermisch), Kurzschlussschutz (magnetisch) |
| Verschmutzungsgrad | 3uyumluluk standardı IEC 60664-1 |
| Bedienelement | Kipphebel |
| Montageart | Fest |
| Montageunterstützung | Rückplatte |
| Oberer Anschluss | Vorne |
| Unterer Anschluss | Vorne |
| Mechanische Lebensdauer | 20000 cycles |
| Elektrische Lebensdauer | 10000 cycles 440 V In uyumluluk standardı IEC 60947-2, 10000 cycles 690 V In/2 uyumluluk standardı IEC 60947-2, 20000 cycles 440 V In/2 uyumluluk standardı IEC 60947-2, 5000 cycles 690 V In uyumluluk standardı IEC 60947-2 |
| Anschlussabstand | 35 mm |
| Lokale Signalisierung | Positive Kontaktanzeige |
| Einstelltyp Des Überlastauslösers Lr | Einstellbar |
| Einstellbereich Des Überlastauslösers | 0,7...1 x In |
| Einstelltyp Der Auslöseverzögerung | Fest |
| [tr] Einstellbereich Der Langzeitverzögerung | 15 s 6 x Ir, 120...400 sn 1,5 x In |
| Einstelltyp Des Kurzschlussauslösers Isd | Einstellbar |
| [Isd] Einstellbereich Des Kurzschlussauslösers | 5...10 x In |
| Einstelltyp Der Kurzzeitverzögerung | Fest |
| Höhe | 161 mm |
| Breite | 105 mm |
| Tiefe | 86 mm |
| Produktgewicht | 2.4 kg |
| Schutzklasse Gegen Elektrischen Schlag | Klasse II |
| Normen | EN 60947-2, IEC 60947-2, NEMA AB1, UL 508 |
| Produktzertifizierungen | CSA, UL |
| Schutzart (IP) | IP40uyumluluk standardı IEC 60529 |
| Schutzart (IK) | IK07uyumluluk standardı IEC 62262 |
| Umgebungstemperatur Bei Betrieb | -35...70 °C |
| Umgebungstemperatur Bei Lagerung | -55...85 °C |
| Nachhaltigkeitsstatus | Green Premium Produkt |
| ROHS | Compliant - since 0819 - Schneider Electric declaration of conformity |
| REACH | Referenz enthält kein SVHC über dem Schwellenwert |
| Umweltprofil Des Produkts | Verfügbar |
| Produktlebensdauer | Verfügbar |
