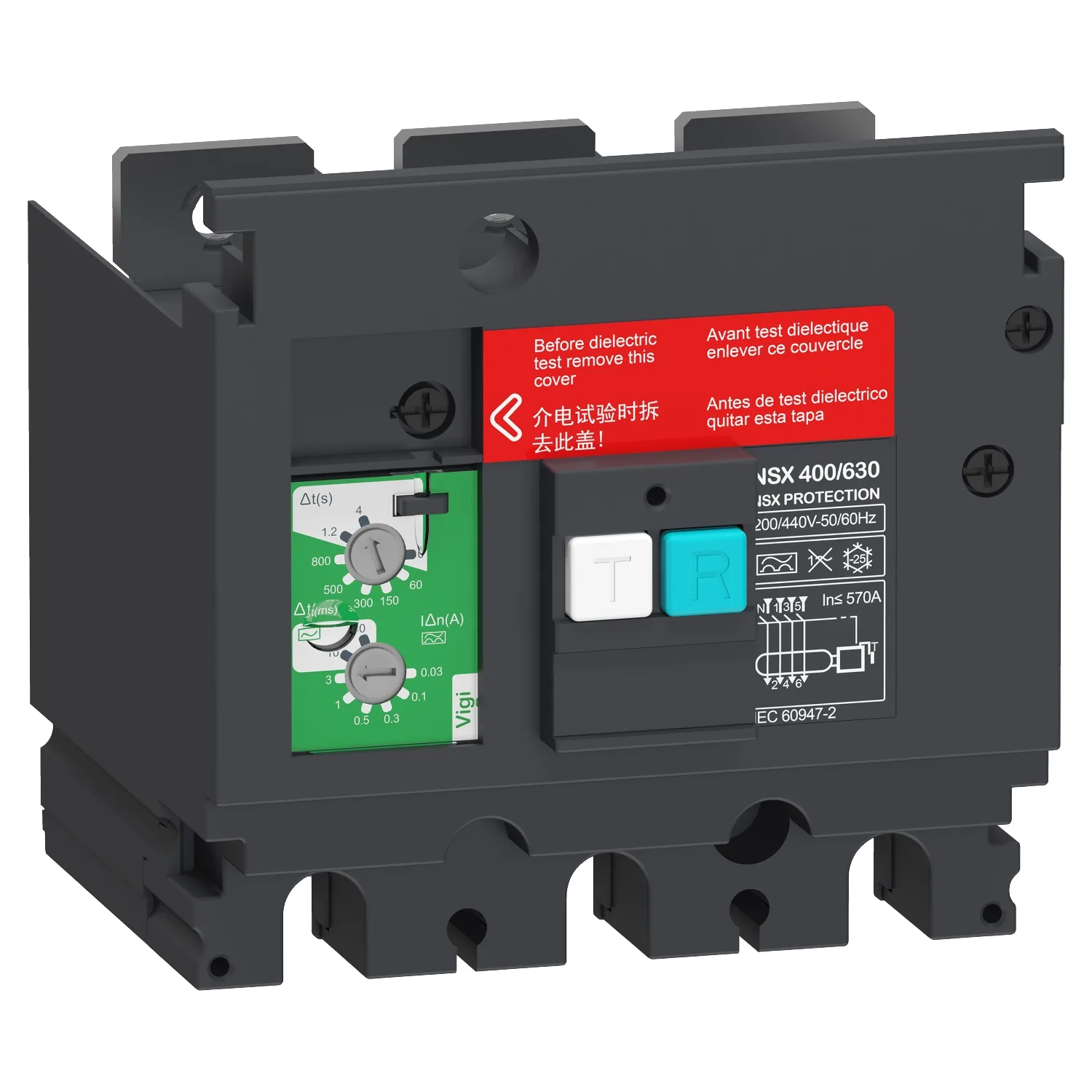

Fehlerstromschutz-Zusatzmodul VigiPacT für ComPacT NSX 400/630 3P, 200 VAC bis 440 VAC, 30 mA bis 30 A, Typ A
Schneider LV432464, Fehlerstromschutz-Zusatzmodul VigiPacT für ComPacT NSX 400/630 3P, 200 VAC bis 440 VAC, 30 mA bis 30 A, Typ A. Kategorie: ComPact NSX <630A. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LV432464
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:1,050.00 EUR (Request a quote)
Wichtige Eigenschaften
- Kurzbezeichnung Des Geräts
- VigiPacT
- Produkt- Oder Komponententyp
- Vigi-Erweiterung
- Geräteanwendung
- Verdrahtung
- Beschreibung Der Pole
- 3P
Produktbeschreibung
Dies ist ein Vigi-Zusatzmodul für ComPact NSX 400/630, das den Fehlerstromschutz bietet. Er wird für 3-polige Leistungsschalter verwendet. Die Betriebsspannung liegt zwischen 200 und 440 VAC 50/60 Hz. Die Differenzstromempfindlichkeit ist von 30 mA bis 30 A einstellbar. Er wird direkt auf die Geräteanschlussklemmen aufgesteckt und betätigt bei einem Fehler durch Fehlerstrom direkt den Auslöser. Dieses Vigi-Zusatzmodul wird intern von der Spannung des Verteilernetzes gespeist, auch wenn es nur von 2 Phasen versorgt wird. Es ist konform mit der Norm IEC 60947-2, Anhang B.
Hauptmerkmale
- Der charakteristische grüne Stil von Schneider Electric für die gesamte ComPacT-Reihe
- Geschätzte Reduzierung der Verdrahtungszeit für Schaltschrankbauer um 40 %
- Einfachere Installation dank neuem ergonomischem Frontplatten-Design
- Gewinnen Sie die Gewissheit, dass alle Hilfsmittel am richtigen Ort sind
- Ergonomischer neuer Kipphebel für einfachere manuelle Bedienung des Brechers
Technische Daten
Hauptmerkmale12
| Baureihe | ComPacT NSX400 - 630 neue Generation; ComPact NSX400 - 630 |
|---|---|
| Kurzbezeichnung Des Geräts | VigiPacT |
| Produkt- Oder Komponententyp | Vigi-Erweiterung |
| Geräteanwendung | Verdrahtung |
| Kompatible Produktfamilie | ComPacT ComPacT NSX400 neue Generation Leistungsschalter; ComPacT ComPacT NSX630 neue Generation Leistungsschalter; ComPacT ComPact NSX400 Leistungsschalter; ComPacT ComPact NSX630 Leistungsschalter |
| Beschreibung Der Pole | 3P |
| [In] Bemessungsstrom | 400 A; 630 A |
| Erdschluss-Schutzklasse | Klasse A; Klasse AC |
| Art Der Einstellung Der Rest-Erdschluss-Empfindlichkeit | Einstellbar |
| Erdschlussempfindlichkeit | 0,03 A für Klasse A; 0,1 A für Klasse A; 0,3 A für Klasse A; 0,5 A für Klasse A; 1 A für Klasse A; 3 A für Klasse A; 10 A für Klasse AC; 30 A für Klasse AC |
| Art Der Einstellung Der Zeitverzögerung Des Rest-Erdschlusses | Einstellbar |
| [Δt] Einstellung Der Zeitverzögerung Für Den Rest-Erdschluss | 0 ms; 60 ms; 150 ms; 300 ms; 500 ms; 800 ms; 1,2 s; 4 s |
Zusatzmerkmale6
| Netzwerktyp | AC |
|---|---|
| Netzwerkfrequenz | 50/60 Hz |
| [Ue] Bemessungs-Betriebsspannung | 200 - 440 V AC 50/60 Hz entspricht IEC 60947-2 |
| Erdschlussschutz | Mit |
| Max. Abschaltdauer | 800 ms |
| Überspannungskategorie | IV |
Montage2
| Schutzklasse Für Stromschläge | Klasse II |
|---|---|
| Normen | IEC 60947-2 |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 14,000 cm |
| VPE 1 Breite | 17,000 cm |
| VPE 1 Länge | 19,500 cm |
| Verpackungsgewicht (Lbs) | 2,662 kg |
| VPE 2 Art | S04 |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 40,000 cm |
| VPE 2 Länge | 60,000 cm |
| VPE 2 Gewicht | 16,700 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 24 |
| VPE 3 Höhe | 41,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 77,912 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
