Schneider

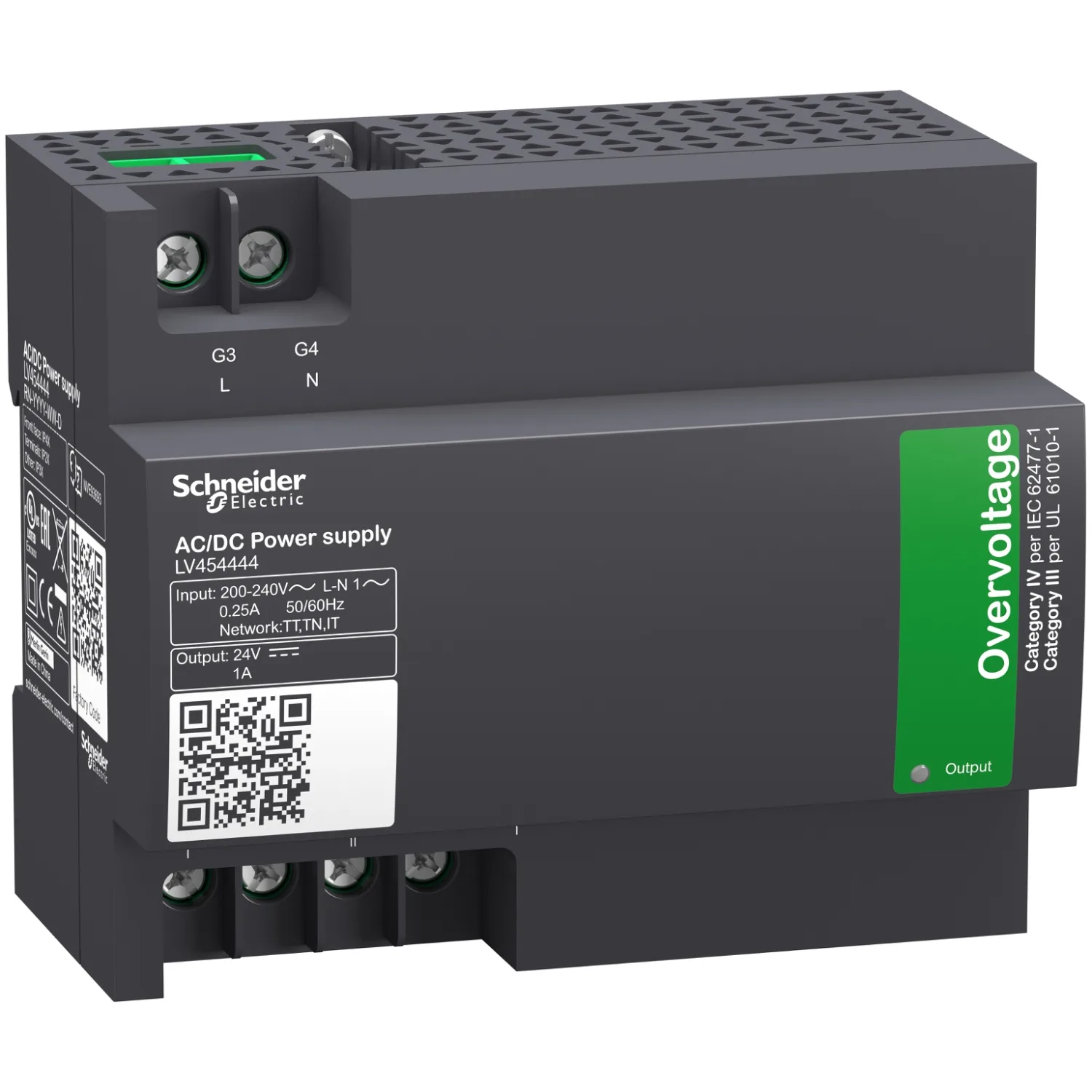

Spannungsversorgung AD-Modul, 240Vac/24dc
Schneider LV454444, Spannungsversorgung AD-Modul, 240Vac/24dc. Kategorie: MasterPact NT. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LV454444
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:397.00 EUR (Request a quote)
Wichtige Eigenschaften
- Produkt- Oder Komponententyp
- Externes Stromversorgungsmodul
- Geräteanwendung
- Netzteil
- Zubehör / Teiletyp
- Zubehör Steuereinheit; Zubehör Auslöseeinheit
- Name Des Auslösers
- Mikrologisch
Produktbeschreibung
Masterpact MTZ Spannungsversorgung. Externes Stromversorgungsmodul 230Vac/24Vdc. 200-240 V AC 50/60 Hz Toleranz +10 % -15 %. 24 V DC +/- 5 %.
Technische Daten
Hauptmerkmale4
| Produkt- Oder Komponententyp | Externes Stromversorgungsmodul |
|---|---|
| Geräteanwendung | Netzteil |
| Kompatible Produktfamilie | MasterPacT MasterPact MTZ; MasterPacT MasterPact NT; MasterPacT MasterPact NW; ComPacT ComPacT NSX; ComPacT ComPact NSX DC; ComPacT ComPact NS630b - 1600; ComPacT ComPact NS1600b - 3200; PowerPact PowerPact H; PowerPact PowerPact J; PowerPact PowerPact L; PowerPact PowerPact P; PowerPact PowerPact R |
| Zubehör / Teiletyp | Zubehör Steuereinheit; Zubehör Auslöseeinheit |
Zusatzmerkmale23
| Name Des Auslösers | Mikrologisch |
|---|---|
| Typ Der Stromversorgung | Geregelter Schaltbetrieb |
| [UH,nom] Bemessungs-Betriebsspannung | 200 - 240 V AC 50/60 Hz Toleranz: +10 % -15 % |
| Eingangsspannungsgrenzen | 170 - 264 V AC bei 47,5…63 Hz |
| Ausgangsspannung | 24 V DC +/-5 % |
| Überspannungskategorie | IV entspricht IEC 62477-1; III entspricht UL 61010-1 |
| Stromversorgungs-Ausgangsstrom | 1 A |
| Bemessungsleistung In W | 24 W |
| Ausgangsschutztyp | Gegen Überlast, protection technology: manuelle Rückstellung; Gegen Überspannung, protection technology: 30 - 32 V, manuelle Rückstellung; Gegen Kurzschlüsse, protection technology: manuelle Rückstellung; Thermisch, protection technology: automatische Rückstellung |
| Einschaltstrom | 20 A 2 ms |
| Wirkungsgrad | 85 % |
| Verlustleistung In W | 4,2 W |
| Haltezeit | >= 20 ms 200 - 240 V AC |
| Zulässige Temporäre Stromverstärkung | 1,5 A (200 ms) |
| Anschlüsse - Klemmen | Schraubklemmenanschluss, connection capacity: 2 x 0,2 - 1,5 mm² AWG 24 - AWG 16; Schraubklemmenanschluss, connection capacity: 1 x 0,2 - 1 x 4 mm² AWG 24 - AWG 12 |
| Montagehalterung | 35 x 7,5 mm symmetrische DIN-Schiene |
| Betriebsposition | Horizontal |
| Betriebshöhe | 0 - 2.000 m |
| Testbezeichnung | Elektrostatische Entladungen conforming to EN/IEC 61000-4-2; Induziertes elektromagnetisches Feld conforming to EN/IEC 61000-4-6; Magnetisches Feld conforming to EN 61000-4-8; Primäre Unterbrechung conforming to IEC 61000-4-11; Abgestrahltes elektromagnetisches Feld conforming to EN/IEC 61000-4-3; Schneller Störimpuls conforming to IEC 61000-4-4; Spitze conforming to EN/IEC 61000-4-5; Strahlungsem |
| LED-Statusanzeige | 1 LED (grün) Ausgangsspannung |
| Höhe | 90 mm |
| Breite | 108 mm |
| Tiefe | 67,5 mm |
Montage9
| Normen | UL 61010-1; IEC 62477-1 |
|---|---|
| Beschriftung | EAC; CE; UL |
| Umgebungseigenschaften | EMC entspricht EN/IEC 61000-6-2; EMC entspricht EN/IEC 61000-6-3; Sicherheit entspricht IEC 62477-1; Sicherheit entspricht SELV |
| Schutzart (IP) | IP4X (Vorderseite) entspricht EN/IEC 60529; IP2x (Klemmenleisten) entspricht EN/IEC 60529; IP3x (Gehäuse) entspricht EN/IEC 60529 |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Umgebungstemperatur Bei Lagerung | -50…85 °C |
| Relative Luftfeuchtigkeit | 0…95 % während des Betriebs; 0…95 % bei Lagerung |
| Durchschlagfestigkeit | 3000 V zwischen Eingang und Erde; 3000 V zwischen Eingang und Ausgang; 1500 V zwischen Ausgang und Erde |
| Kompatibilitätscode | CB externe Stromversorgung |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 7,500 cm |
| VPE 1 Breite | 11,100 cm |
| VPE 1 Länge | 12,700 cm |
| Verpackungsgewicht (Lbs) | 369,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 23 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 9,110 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 552 |
| VPE 3 Höhe | 105,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 218,240 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
