Schneider

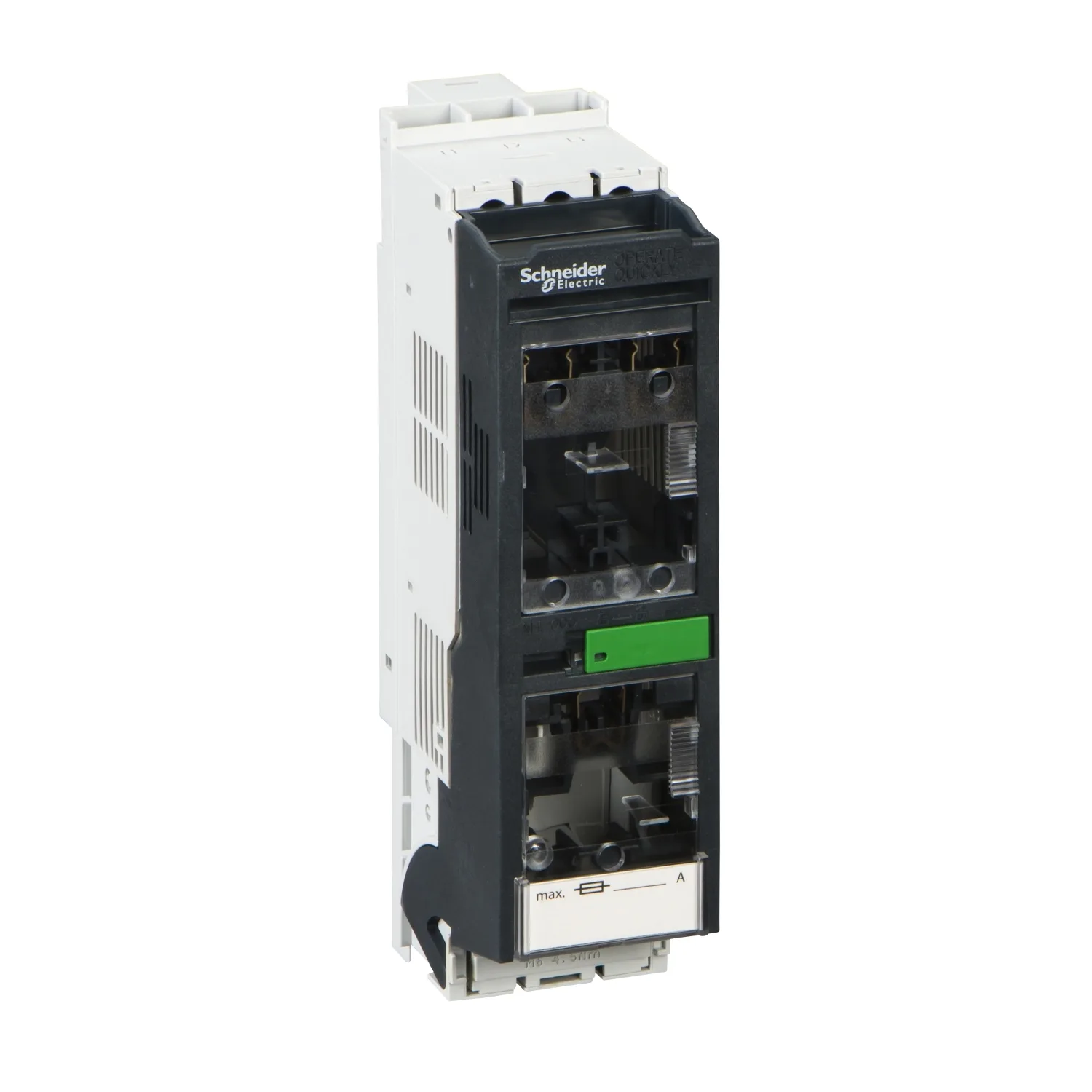

Sicherungslasttrennschalter ISFT100N 3P Anschluss 60 mm Sammelschiene
Schneider LV480751, Sicherungslasttrennschalter ISFT100N 3P Anschluss 60 mm Sammelschiene. Kategorie: Fupact INF, ISFL, ISFT. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LV480751
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:171.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- FuPacT
- Produktname
- FuPacT ISFT
- Kurzbezeichnung Des Geräts
- ISFT100N
- Produkt- Oder Komponententyp
- Sicherungslasttrennschalter
Produktbeschreibung
- Dieses Gerät FuPacT ISFT400 ist ein fester, frontseitig angeschlossener 3-poliger Lasttrennschalter mit Sicherungen.
- Die FuPacT ISFT-Eigenschaften bieten mehr Flexibilität in Bezug auf Montage und Verkabelung
- Es ist ein Basisgerät, das auf Sammelschienen montiert wird.
- Der Bemessungsbetriebsstrom für die Nutzungskategorie AC21B beträgt 100A bei 690VAC, für AC22B 100A bei 500VAC.
- Der Sicherungseinsatztyp ist DIN NH000.
- Der Leistungskreis wird über einen Einhängeanschluss an die 60mm-Sammelschiene angeschlossen.
- Entspricht den Normen IEC 60947-1 und IEC 60947-3.
Hauptmerkmale
- Einfachunterbrechung
- Mehrere Rahmengrößen und Installationsarten
- Anschluss über Kabel oder Haken an der Sammelschiene
- Umdrehbare Haken zur Ermöglichung einer Einspeisung von oben oder unten
- Sehr schnell befestigbar für eine raschere Montage
Technische Daten
Hauptmerkmale19
| Baureihe | FuPacT |
|---|---|
| Produktname | FuPacT ISFT |
| Kurzbezeichnung Des Geräts | ISFT100N |
| Produkt- Oder Komponententyp | Sicherungslasttrennschalter |
| Geräteanwendung | Verteilung; Geräteschutz, Überwachung und Steuerung |
| Beschreibung Der Pole | 3P |
| Anzahl Von Sicherungsträgern | 3 |
| Sicherungstyp | DIN |
| Sicherungsgröße | NH000 |
| Eignung Für Isolation | Ja entspricht EN/IEC 60947-3 |
| Sichtbarer Bruch | Ja |
| Kontaktstellungsanzeige | Ja |
| Konventioneller Thermischer Strom In Freier Luft (Ith) | 100 A ( 40 °C ) Verlustleistung pro Sicherung: 9 W |
| Thermischer Strom [Ithe] | 100 A bei 40 °C, Verlustleistung pro Sicherung: 9 W |
| Maximale Verlustleistung Pro Pol | 11 W |
| [Ue] Bemessungs-Betriebsspannung | 690 V AC 50/60 Hz; 440 V DC; 800 V AC 50/60 Hz AC-20; 800 V DC DC-20 |
| [Ui] Bemessungs-Isolationsspannung | 1000 V AC 50/60 Hz; 1000 V DC |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
| [Ie] Bemessungs-Betriebsstrom | AC-21B: 100 A bei 220/240 V AC 50/60 Hz; AC-21B: 100 A bei 380/415 V AC 50/60 Hz; AC-21B: 100 A bei 440/480 V AC 50/60 Hz; AC-21B: 100 A bei 500 V AC 50/60 Hz; AC-21B: 100 A bei 660/690 V AC 50/60 Hz; AC-22B: 100 A bei 220/240 V AC 50/60 Hz; AC-22B: 100 A bei 380/415 V AC 50/60 Hz; AC-22B: 100 A bei 440/480 V AC 50/60 Hz; AC-22B: 100 A bei 500 V AC 50/60 Hz; DC-21B: 100 A bei 220 V DC (3 Pole in R |
Zusatzmerkmale21
| [Iq] Breaking Capacity With Fuses (kA RMS) | 80 kA bei 415 V (AC); 80 kA bei 500 V (AC); 25 kA bei 690 V (AC) |
|---|---|
| Nennkurzzeitstrom Icw | 3,6 kA für 1 s |
| [Icm] Rated Short-circuit Making Capacity | 5,2 kA bei 690 V |
| Nennleistung | Unterbrechungsfrei |
| Steuerungstyp | Griff Sicherungshalter |
| Vorrichtungen Für Vorhängeschlösser | Plombe |
| Montageposition | Vertikal; Horizontal |
| Kabeleinführung | Oben |
| Montagehalterung | Rückwand; Sammelschienen; DIN rail with accessory |
| Montageort | Nebeneinander |
| Betrieb Der Kontakte | Einfachunterbrechung |
| Mechanische Lebensdauer | 2000 Zyklen |
| Elektrische Lebensdauer | AC-21B: 300 Zyklen 690 V AC 50/60 Hz; AC-22B: 300 Zyklen 500 V AC 50/60 Hz; AC-23B: 300 Zyklen 415 V AC 50/60 Hz |
| Anschlüsse - Klemmen | Kabelstecker vorgeschaltet 2,5…50 mm² |
| [M] Anzugsdrehmoment | 4,5 N für Endgerät |
| Breite | 53 mm |
| Höhe | 216 mm |
| Tiefe | 80 mm |
| Produktgewicht | 0,54 kg |
| Normen | EN/IEC 60947-1; EN/IEC 60947-3 |
| Produktzertifizierungen | CE; CCC; EAC |
Montage6
| Schutzklasse Für Stromschläge | Klasse II Frontseite |
|---|---|
| Schutzart (IP) | IP3x Vorderseite: entspricht IEC 60529 |
| Schutzart (IK) | IK07 entspricht EN 50102 |
| Verschmutzungsgrad | 3 entspricht IEC 60947 |
| Umgebungstemperatur Bei Betrieb | -20…70 °C |
| Umgebungstemperatur Bei Lagerung | -50…85 °C |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 7,0 cm |
| VPE 1 Breite | 14,0 cm |
| VPE 1 Länge | 24,0 cm |
| Verpackungsgewicht (Lbs) | 620,0 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 12 |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm |
| VPE 2 Gewicht | 7,927 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
