Sicherungslasttrennschalter ISFT250 3P Anschluss M10 Montageplatte

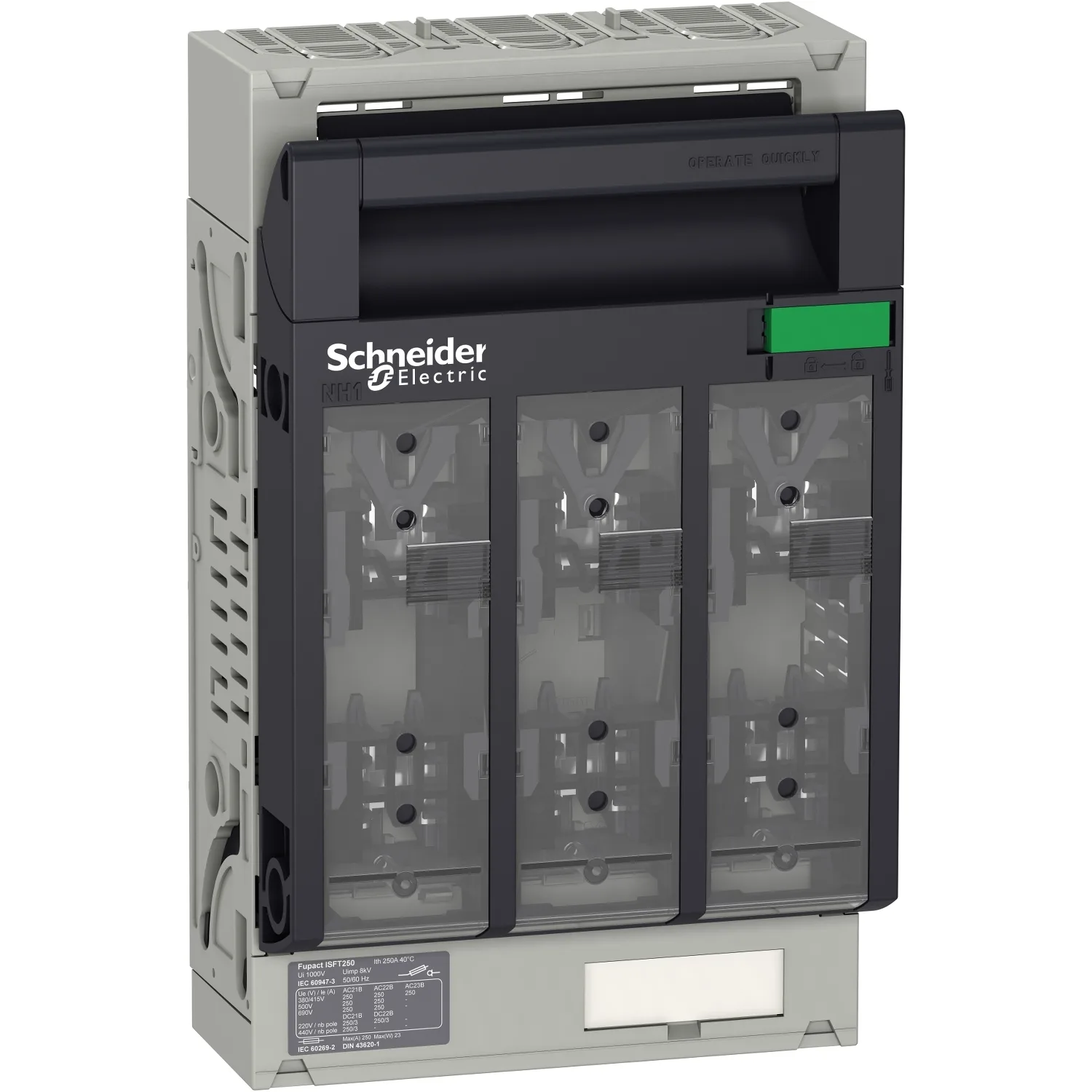

Schneider LV480804, Sicherungslasttrennschalter ISFT250 3P Anschluss M10 Montageplatte. Kategorie: Fupact INF, ISFL, ISFT. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LV480804
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:307.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- FuPacT
- Produktname
- FuPacT ISFT
- Kurzbezeichnung Des Geräts
- ISFT250
- Produkt- Oder Komponententyp
- Sicherungslasttrennschalter
Produktbeschreibung
Sicherungslasttrennschalter ISFT250 3P Anschluss M10 Montageplatte.
Hauptmerkmale
- Einmaliges Top-Angebot
- Mehrere Rahmengrößen und Installationsarten
- Anschluss über Kabel oder Haken an Sammelschiene
- Drehbare Haken für die Verteilung stromabwärts oder stromaufwärts
Technische Daten
Hauptmerkmale20
| Baureihe | FuPacT |
|---|---|
| Produktname | FuPacT ISFT |
| Kurzbezeichnung Des Geräts | ISFT250 |
| Produkt- Oder Komponententyp | Sicherungslasttrennschalter |
| Geräteanwendung | Geräteschutz, Überwachung und Steuerung; Verteilung |
| Signalisierungsfunktion | Separate Sicherungsüberwachung |
| Beschreibung Der Pole | 3P |
| Anzahl Von Sicherungsträgern | 3 |
| Sicherungstyp | DIN |
| Sicherungsgröße | NH1 |
| Eignung Für Isolation | Ja entspricht EN/IEC 60947-3 |
| Sichtbarer Bruch | Ja |
| Kontaktstellungsanzeige | Ja |
| Konventioneller Thermischer Strom In Freier Luft (Ith) | 250 A ( 40 °C ) Verlustleistung pro Sicherung: 23 W |
| Thermischer Strom [Ithe] | 250 A bei 40 °C, Verlustleistung pro Sicherung: 23 W |
| Maximale Verlustleistung Pro Pol | 29 W |
| [Ue] Bemessungs-Betriebsspannung | 690 V AC 50/60 Hz; 440 V DC; 800 V AC 50/60 Hz AC-20; 800 V DC DC-20 |
| [Ui] Bemessungs-Isolationsspannung | 1000 V AC 50/60 Hz; 1000 V DC |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| [Ie] Bemessungs-Betriebsstrom | AC-21B: 250 A bei 220/240 V AC 50/60 Hz; AC-21B: 250 A bei 380/415 V AC 50/60 Hz; AC-21B: 250 A bei 440/480 V AC 50/60 Hz; AC-21B: 250 A bei 500 V AC 50/60 Hz; AC-21B: 250 A bei 660/690 V AC 50/60 Hz; AC-22B: 250 A bei 220/240 V AC 50/60 Hz; AC-22B: 250 A bei 380/415 V AC 50/60 Hz; AC-22B: 250 A bei 440/480 V AC 50/60 Hz; AC-22B: 250 A bei 500 V AC 50/60 Hz; AC-22B: 250 A bei 660/690 V AC 50/60 Hz |
Zusatzmerkmale21
| [Iq] Breaking Capacity With Fuses (kA RMS) | 80 kA bei 415 V (AC); 80 kA bei 500 V (AC); 25 kA bei 690 V (AC) |
|---|---|
| Nennkurzzeitstrom Icw | 8,6 kA für 1 s |
| [Icm] Rated Short-circuit Making Capacity | 14,6 kA bei 690 V |
| Nennleistung | Unterbrechungsfrei |
| Steuerungstyp | Griff Sicherungshalter |
| Vorrichtungen Für Vorhängeschlösser | Plombe |
| Montageposition | Vertikal; Horizontal |
| Montagemodus | Fest |
| Montagehalterung | Rückwand |
| Montageort | Nebeneinander |
| Betrieb Der Kontakte | Einfachunterbrechung |
| Mechanische Lebensdauer | 1600 Zyklen |
| Elektrische Lebensdauer | AC-21B: 200 Zyklen 690 V AC 50/60 Hz; AC-22B: 200 Zyklen 690 V AC 50/60 Hz; AC-23B: 200 Zyklen 415 V AC 50/60 Hz |
| Anschlüsse - Klemmen | M10-Klemmen |
| [M] Anzugsdrehmoment | 12 Nm für Endgerät |
| Breite | 184 mm |
| Höhe | 306 mm |
| Tiefe | 110 mm |
| Produktgewicht | 2 kg |
| Normen | EN/IEC 60947-1; EN/IEC 60947-3 |
| Produktzertifizierungen | CE; CCC; EAC |
Montage6
| Schutzklasse Für Stromschläge | Klasse II Frontseite |
|---|---|
| Schutzart (IP) | IP3x Vorderseite: entspricht IEC 60529 |
| Schutzart (IK) | IK07 entspricht EN 50102 |
| Verschmutzungsgrad | 3 entspricht IEC 60947 |
| Umgebungstemperatur Bei Betrieb | -20…70 °C |
| Umgebungstemperatur Bei Lagerung | -50…85 °C |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 15,000 cm |
| VPE 1 Breite | 20,000 cm |
| VPE 1 Länge | 35,200 cm |
| Verpackungsgewicht (Lbs) | 2,510 kg |
| VPE 2 Art | S04 |
| VPE 2 Menge | 3 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 40,000 cm |
| VPE 2 Länge | 60,000 cm |
| VPE 2 Gewicht | 8,340 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 36 |
| VPE 3 Höhe | 105,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 104,360 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
