Schneider

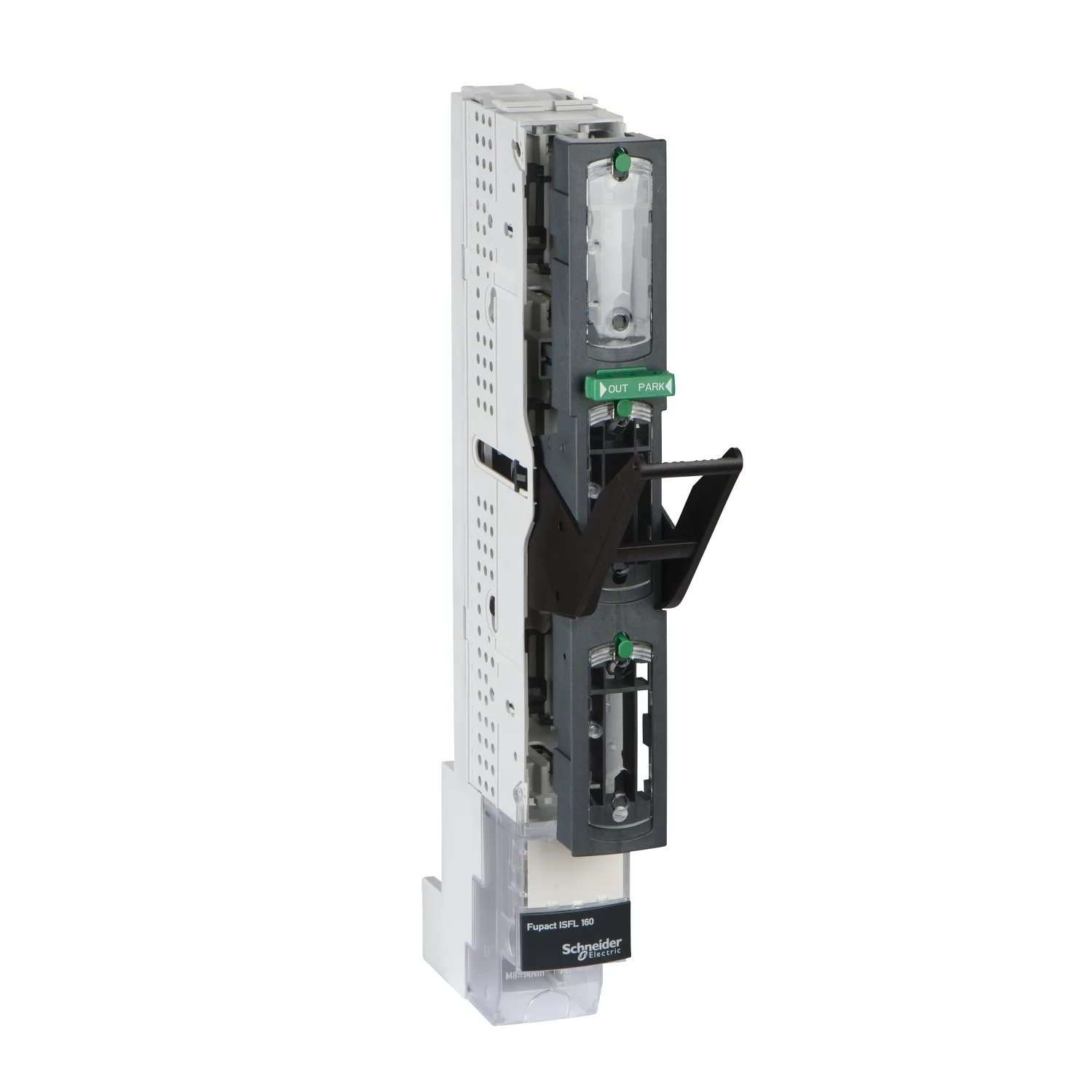

Sicherungslasttrennschalter ISFL160 3P Anschluss 100 mm Sammelschiene M8
Schneider LV480852, Sicherungslasttrennschalter ISFL160 3P Anschluss 100 mm Sammelschiene M8. Kategorie: Fupact INF, ISFL, ISFT. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LV480852
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:212.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- FuPacT
- Produktname
- Fupact ISFL
- Kurzbezeichnung Des Geräts
- ISFL160
- Produkt- Oder Komponententyp
- Sicherungslasttrennschalter
Produktbeschreibung
Sicherungslasttrennschalter ISFL160 3P Anschluss 100 mm Sammelschiene M8.
Hauptmerkmale
- Einmaliges Top-Angebot
- Mehrere Rahmengrößen und Installationsarten
- Anschluss über Kabel oder Haken an Sammelschiene
- Drehbare Haken für die Verteilung stromabwärts oder stromaufwärts
Technische Daten
Hauptmerkmale20
| Baureihe | FuPacT |
|---|---|
| Produktname | Fupact ISFL |
| Kurzbezeichnung Des Geräts | ISFL160 |
| Produkt- Oder Komponententyp | Sicherungslasttrennschalter |
| Geräteanwendung | Geräteschutz, Überwachung und Steuerung; Verteilung |
| Signalisierungsfunktion | Separate Sicherungsüberwachung |
| Beschreibung Pole | 1 3P schaltbar |
| Anzahl Von Sicherungsträgern | 3 |
| Sicherungstyp | DIN |
| Sicherungsgröße | NH000; NH00 |
| Eignung Für Isolation | Ja entspricht EN/IEC 60947-3 |
| Sichtbarer Bruch | Ja |
| Kontaktstellungsanzeige | Ja |
| Konventioneller Thermischer Strom In Freier Luft (Ith) | 160 A ( 40 °C ) Verlustleistung pro Sicherung: 12 W |
| Thermischer Strom [Ithe] | 160 A bei 40 °C, Verlustleistung pro Sicherung: 12 W |
| Maximale Verlustleistung Pro Pol | 19 W |
| [Ue] Bemessungs-Betriebsspannung | 690 V AC 50/60 Hz; 800 V AC 50/60 Hz AC-20; 800 V DC DC-20 |
| [Ui] Bemessungs-Isolationsspannung | 1000 V AC 50/60 Hz; 1000 V DC |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| [Ie] Bemessungs-Betriebsstrom | AC-21B: 160 A bei 220/240 V AC 50/60 Hz; AC-21B: 160 A bei 380/415 V AC 50/60 Hz; AC-21B: 160 A bei 440/480 V AC 50/60 Hz; AC-21B: 160 A bei 500 V AC 50/60 Hz; AC-21B: 160 A bei 660/690 V AC 50/60 Hz; AC-21B: 80 A bei 800 V AC 50/60 Hz; AC-22B: 160 A bei 220/240 V AC 50/60 Hz; AC-22B: 160 A bei 380/415 V AC 50/60 Hz; AC-22B: 160 A bei 440/480 V AC 50/60 Hz; AC-22B: 160 A bei 500 V AC 50/60 Hz; AC- |
Zusatzmerkmale20
| Ausschaltvermögen | 100 kA bei 415 V (AC); 100 kA bei 500 V (AC); 100 kA bei 690 V (AC) |
|---|---|
| Nennkurzzeitstrom Icw | 5 kA für 1 s |
| Nennschließ- Und Abschaltstrom | 7,65 kA bei 690 V |
| Nennleistung | Unterbrechungsfrei |
| Steuerungstyp | Griff Sicherungshalter |
| Vorrichtungen Für Vorhängeschlösser | 3 Vorhängeschlösser |
| Montageposition | Horizontal; Vertikal |
| Montagemodus | Fest |
| Montagehalterung | Sammelschienen |
| Montageort | Übereinander |
| Betrieb Der Kontakte | Einfachunterbrechung |
| Mechanische Lebensdauer | 1400 Zyklen |
| Elektrische Lebensdauer | AC-21B: 200 Zyklen 690 V AC 50/60 Hz; AC-22B: 200 Zyklen 500 V AC 50/60 Hz; AC-23B: 200 Zyklen 415 V AC 50/60 Hz |
| Anschlüsse - Klemmen | M8-Klemmen |
| [M] Anzugsdrehmoment | 14 N |
| Breite | 50 mm |
| Höhe | 405 mm |
| Tiefe | 123 mm |
| Produktgewicht | 1,3 kg |
| Normen | EN/IEC 60947-1; EN/IEC 60947-3 |
Montage6
| Schutzklasse Für Stromschläge | Klasse II Frontseite |
|---|---|
| Schutzart (IP) | IP20 entspricht IEC 60529 |
| Schutzart (IK) | IK07 entspricht EN 50102 |
| Verschmutzungsgrad | 3 entspricht IEC 60947 |
| Umgebungstemperatur Bei Betrieb | -20…70 °C |
| Umgebungstemperatur Bei Lagerung | -50…85 °C |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 5,500 cm |
| VPE 1 Breite | 15,000 cm |
| VPE 1 Länge | 43,000 cm |
| Verpackungsgewicht (Lbs) | 1,253 kg |
| VPE 2 Art | S04 |
| VPE 2 Menge | 11 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 40,000 cm |
| VPE 2 Länge | 60,000 cm |
| VPE 2 Gewicht | 14,485 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
