Schneider

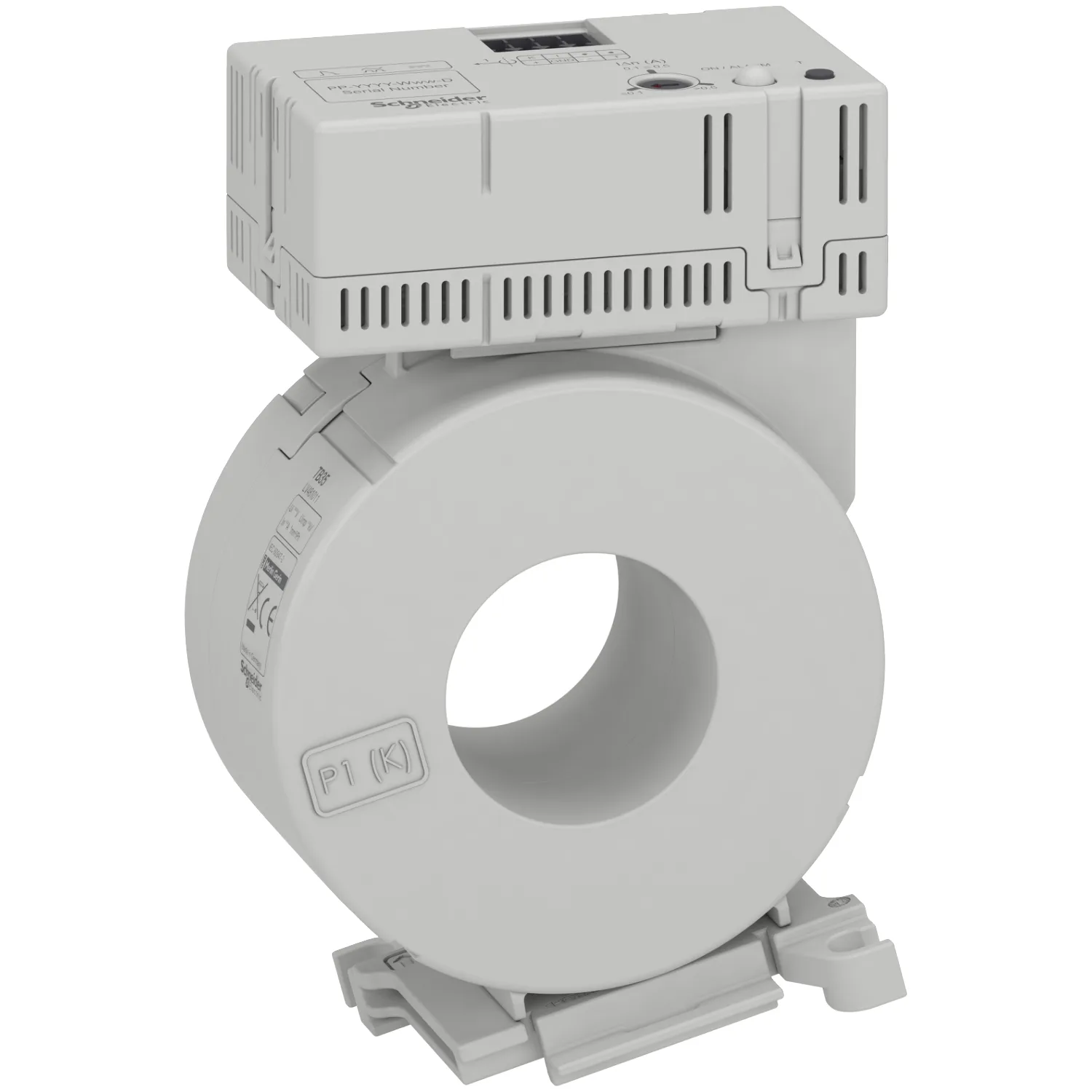

LV481011 - Geschlossener Toroid VigiPact Typ B TB35mm
Schneider LV481011, Geschlossener Toroid VigiPact Typ B TB35mm. Kategorie: "VigiPacT". Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LV481011
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:1,183.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- VigiPacT
- Kurzbezeichnung Des Geräts
- TB35
- Produkt- Oder Komponententyp
- Fehlerstromsensor
- Geräteanwendung
- Geräteüberwachung und -steuerung
Produktbeschreibung
Dieser Toroid ist für die VigiPacT Typ B Erdschluss-Schutz- und Überwachungsrelais bestimmt. Er ermöglicht die Messung von Stromwerten bis zu 63A für VigiPacT Überwachungs- und Schutzrelais. Das Übersetzungsverhältnis beträgt 1/600. Der Innendurchmesser des Toroids beträgt 35mm und das Gewicht 0,310kg.
Hauptmerkmale
- VigiPacT Relais sorgen für die Koordination mit ComPacT Leistungsschaltern (Auslösung innerhalb von 40 ms)
- Kontinuierliche Überwachung der Stromversorgung, der Relais-/Toroidverbindung und der internen Elektronik
- Verstärkte Isolierung der VigiPacT Relais (Überspannungskategorie IV)
- Zugriff auf Einstellungen geschützt durch eine plombierbare Abdeckung oder ein Passwort
- Green Premium gekennzeichnete Produkte, RoHS- und REACH-konform
Technische Daten
Hauptmerkmale7
| Baureihe | VigiPacT |
|---|---|
| Kurzbezeichnung Des Geräts | TB35 |
| Produkt- Oder Komponententyp | Fehlerstromsensor |
| Geräteanwendung | Geräteüberwachung und -steuerung |
| Kompatible Produktfamilie | VigiPacT RHB Fehlerstrom-Schutzrelais; VigiPacT RHB Verdrahtungssatz |
| Typ Des Stromsensors | Geschlossener Toroid vom Typ B |
| [Ie] Bemessungs-Betriebsstrom | 63 A |
Zusatzmerkmale13
| Netzwerkfrequenz | 50/60 Hz; 0 - 2000 Hz |
|---|---|
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 25 kA für 0,5 s |
| Zul. Restkurzschl.-Sp.-Fest. | 36 kA / 0,5 s entspricht IEC 60947-2 |
| [Ui] Bemessungs-Isolationsspannung | 800 V |
| Überspannungskategorie | III |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| Montagemodus | Fest (Rückwand ohne Aussparung); Fest (DIN-Schiene) |
| Anschlüsse - Klemmen | Vorkonfektionierter Anschluss |
| Durchmesser | Innen: 35 mm |
| Produktgewicht | 0,310 kg |
| Höhe | 130 mm |
| Breite | 97 mm |
| Tiefe | 61 mm |
Montage7
| Schutzart (IP) | Gehäuse: IP40; Stecker: IP20 |
|---|---|
| Umgebungseigenschaften | Feuchte Wärme, bei Betrieb: Kategorie C2: 48 Stunden entspricht IEC 60068-2-56; Feuchte Wärme, außerhalb Betrieb (25 - 55 °C, rel. LF 95 %) : 28 Zyklen entspricht IEC 60068-2-30; Salznebel: Kb/2 entspricht IEC 60068-2-52 |
| Verschmutzungsgrad | Stufe 2 entspricht IEC 60664-1 |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Umgebungstemperatur Bei Lagerung | -25…70 °C |
| Normen | IEC 60947-2 |
| Produktzertifizierungen | CE |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 8,0 cm |
| VPE 1 Breite | 12,0 cm |
| VPE 1 Länge | 16,0 cm |
| Verpackungsgewicht (Lbs) | 354,0 g |
| VPE 2 Art | S04 |
| VPE 2 Menge | 27 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 40 cm |
| VPE 2 Länge | 60 cm |
| VPE 2 Gewicht | 10,28 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
