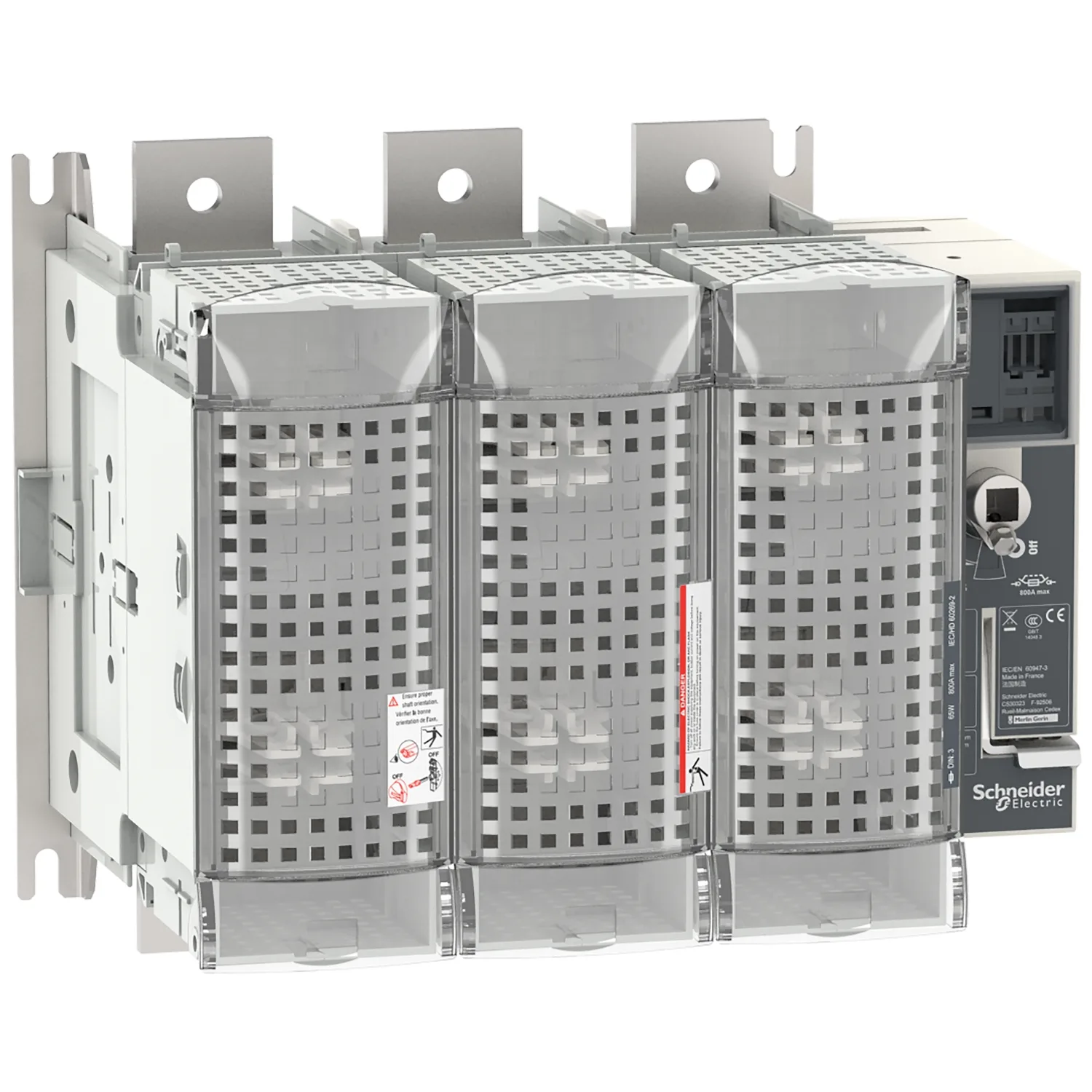

LV481463 - FuPact GS SDF 800A 3P DIN 3 F&R CTRL
Schneider LV481463, FuPact GS SDF 800A 3P DIN 3 F&R CTRL. Kategorie: Fupact INF, ISFL, ISFT. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LV481463
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:2,535.00 EUR (Request a quote)
Wichtige Eigenschaften
- Serie
- FuPacT
- Produktname
- FuPacT GS
- Produktgruppe
- GSD800
- Produkt- Oder Komponententyp
- Sicherungslasttrennschalter
Produktbeschreibung
Dieses Gerät FuPacT GSD800 ist ein 3-poliger Lasttrennschalter mit Front- und Rechtsbedienung. Es eignet sich für Gebäude, Infrastrukturen und Industrieanlagen. Es schützt vor Kurzschlüssen und Überlastungen in Verteilerstromkreisen. Für die Gebrauchskategorie AC22B beträgt der Bemessungsbetriebsstrom 800A bei 690V AC. Für die Gebrauchskategorie AC23B beträgt der Bemessungsbetriebsstrom 800A bei 415V AC. FuPacT GSD800 muss mit DIN-Messerabsicherungen Gr. 3 verwendet werden. Es kann mit einem externen Drehgriff für Frontmontage oder rechte Seitenmontage ausgestattet werden. Die externen Drehgriffe können mit verschiedenen Achslängen (200mm, 320mm oder 400mm) verwendet werden. FuPacT GSD800 in der 3-poligen Version kann zudem mit einer Vielzahl von Zubehör und Hilfskomponenten wie Hilfskontakten, externen Neutralleitermodulen und Klemmenabdeckungen ausgestattet werden. Es entspricht den Normen IEC 60947-1 und IEC 60947-3.
Hauptmerkmale
- Doppelte Unterbrechung für hohes Sicherheits- und Leistungsniveau
- Schnelles Öffnen und Schließen unabhängig von der Betätigung durch den Bediener
- Kompatibel mit BS-, NFC- und DIN-Sicherungen
- Einfach zu installieren, zu bedienen und zu warten
- Mehrere Montage- und Kabelanschlussoptionen
- Automatische Rückstellung nach dem Ersetzen der durchgebrannten Sicherung
Technische Daten
| Serie | FuPacT |
|---|---|
| Produktname | FuPacT GS |
| Produktgruppe | GSD800 |
| Produkt- Oder Komponententyp | Sicherungslasttrennschalter |
| Geräteanwendung | Geräteschutz, Überwachung und Steuerung; Verteilung |
| Polbeschreibung | 3P |
| Anzahl Der Sicherungshalter | 3 |
| Sicherungstyp | DIN |
| Sicherungsgröße | NH3 |
| Trennereigenschaft | Ja konform mit EN/IEC 60947-3 |
| Sichtbare Trennung | Nein |
| Schaltstellungsanzeige | Ja |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 800 A 35 °C ) Verlustleistung pro Sicherung: 65 W |
| [Ithe] Konventioneller Thermischer Strom Im Gehäuse | 800 A bei 35 °C, sigorta basina güç dagilimi: 65 W |
| Maximale Verlustleistung Pro Pol | 68 W |
| [Ue] Bemessungsbetriebsspannung | 690 V AC 50/60 Hz; 1000 V AC 50/60 Hz AC-20 |
| [Ui] Bemessungsisolationsspannung | 1000 V AC 50/60 Hz |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 12 kV |
| [Ie] Bemessungsbetriebsstrom | AC-22A: 800 A at 220/240 V AC 50/60 Hz; AC-22B: 800 A at 220/240 V AC 50/60 Hz; AC-22A: 800 A at 380/415 V AC 50/60 Hz; AC-22B: 800 A at 380/415 V AC 50/60 Hz; AC-22A: 800 A at 660/690 V AC 50/60 Hz; AC-22B: 800 A at 660/690 V AC 50/60 Hz |
| [Iq] Ausschaltvermögen Mit Sicherungen (kA RMS) | 100 kA bei 415 V (AC); 100 kA bei 690 V (AC) |
| Bemessungsbetriebsleistung In W | 450 kW bei 380/400 V; 600 kW bei 660/690 V |
| Kontakttyp Und Zusammensetzung | 3 Schließer |
| Typ Des Betätigungselements | Extern Front; Extern rechte Seite |
| Verriegelungsmöglichkeiten | 3 Schlösser |
| Montagelage | Senkrecht |
| Montageart | Fest |
| Montagehalterung | Rückplatte |
| Mechanische Lebensdauer | 5000 cycles |
| Elektrische Lebensdauer | AC-22A: 100 cycles 415 V AC 50/60 Hz; AC-22A: 100 cycles 690 V AC 50/60 Hz |
| Anschlüsse - Klemmen | Leistungsstromkreis: blanke Kabelverbinder 63 mm²; Leistungsstromkreis: Kabelschuh-Ringklemmen 2 cable(s) 150 mm²; Leistungsstromkreis: Kabelschuh-Ringklemmen 2 cable(s) 300 mm² |
| Anzugsdrehmoment | Leistungsstromkreis: 44 N.m |
| Breite | 364 mm |
| Höhe | 300 mm |
| Tiefe | 250 mm |
| Produktgewicht | 17 kg |
| Normen | EN/IEC 60947-1; EN/IEC 60947-3 |
| Produktzertifizierungen | CE; CCC; EAC |
| Schutzklasse Gegen Elektrischen Schlag | Klasse II Front |
| Schutzart (IP) | IP20 konform mit IEC 60529 (mit Klemmenabdeckung) |
| IK-Schutzart | IK07 konform mit EN 50102 |
| Verschmutzungsgrad | 3 konform mit IEC 60947 |
| Umgebungstemperatur Bei Betrieb | -20…70 °C |
| Lagerbedingungen | -40…80 °C |
| Flame Resistance | 850 °C Sicherungsabdeckung konform mit IEC 60695-2-1; 960 °C Gehäuse konform mit IEC 60695-2-1 |
| Unit Type Of Package 1 | PCE |
| Anzahl Der Einheiten In Paket 1 | 1 |
| Package 1 Height | 39,500 cm |
| Package 1 Width | 43,500 cm |
| Package 1 Length | 52,000 cm |
| Paketgewicht (Lbs) | 18,070 kg |
| Unit Type Of Package 2 | P06 |
| Number Of Units In Package 2 | 2 |
| Package 2 Height | 58,000 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 44,640 kg |
| Garantiemonate | 18 |
