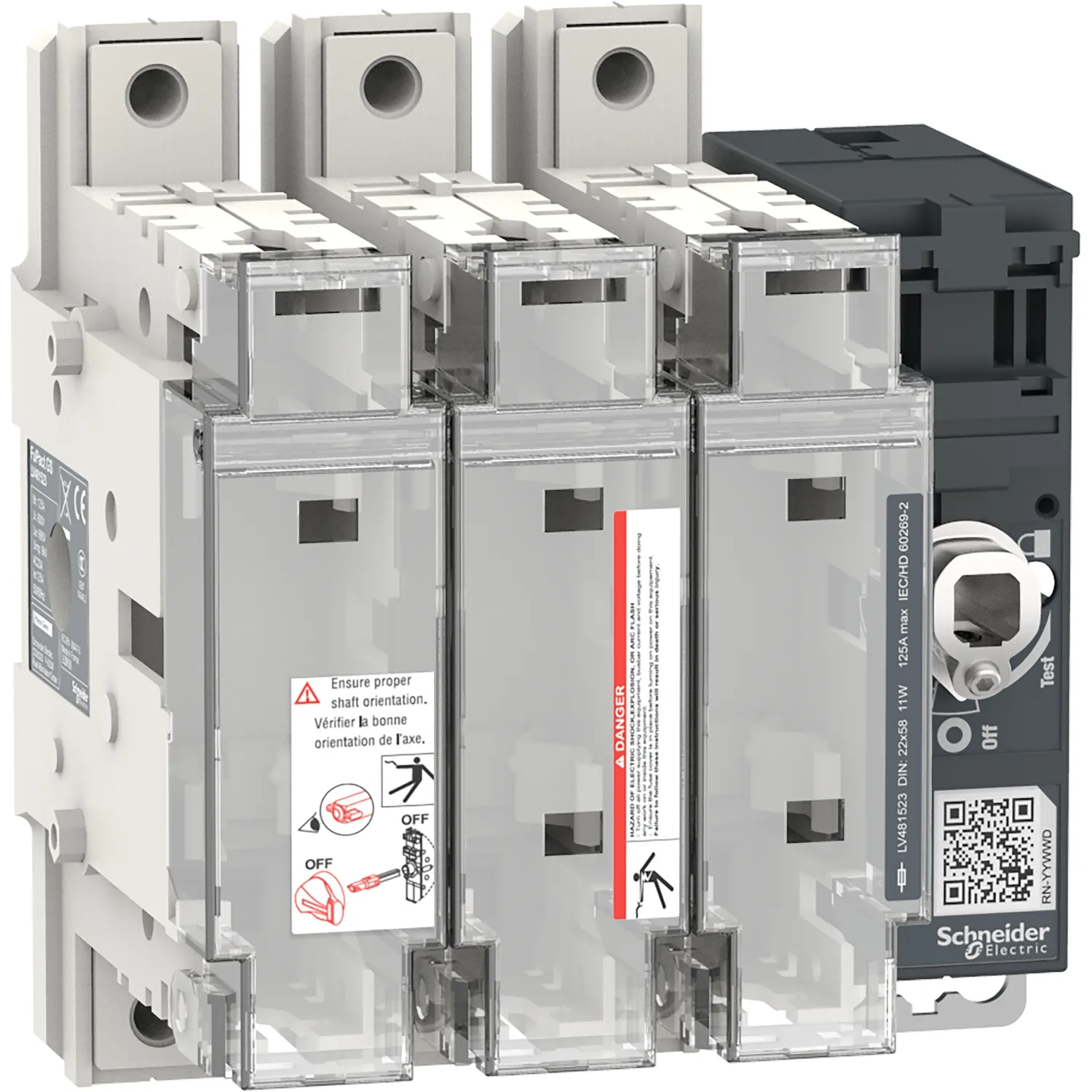

LV481523 - FuPact GS Lasttrennschalter 3P 125A 22x58mm
Schneider LV481523, FuPact GS Lasttrennschalter 3P 125A 22x58mm. Kategorie: Fupact INF, ISFL, ISFT. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LV481523
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:345.00 EUR (Request a quote)
Wichtige Eigenschaften
- Serie
- FuPacT
- Produktname
- FuPacT GS
- Produktgruppe
- GSC125
- Produkt- Oder Komponententyp
- Sicherungslasttrennschalter
Produktbeschreibung
Dieses Gerät, der FuPacT GSC125, ist ein 3-poliger Sicherungs-Lasttrennschalter mit Front- und rechter Seitenbedienung. Er ist für Gebäude, Infrastrukturen und Industrieanlagen bestimmt. Er bietet Schutz vor Kurzschlüssen und Überlastungen in Verteilerstromkreisen. Für die Gebrauchskategorien AC22A/AC23A beträgt der Betriebsstrom 125 A bei 690 V AC. Der FuPacT GSC125 muss mit zylindrischen NFC-Sicherungseinsätzen der Abmessungen 22 x 58 mm verwendet werden. Er kann mit einem Direkt-Frontantrieb oder einem an der Vorderseite oder rechten Seite montierten Drehgriff ausgestattet werden. Die verlängerten Drehgriffe können mit Achsen unterschiedlicher Abmessungen (200 mm, 320 mm oder 400 mm) verwendet werden. Der FuPacT GSC125 in der 3-poligen Version kann außerdem mit einer vielfältigen Auswahl an Zubehör und Hilfskomponenten wie Hilfskontakten, externen Neutralleitermodulen, Anschlusszubehör und Klemmenabdeckungen ausgestattet werden. Er entspricht den Normen IEC 60947-1 und IEC 60947-3.
Hauptmerkmale
- Bietet „Doppelbremsung“ für ein hohes Sicherheits- und Leistungsniveau
- Schnelles Öffnen und Schließen unabhängig vom Eingreifen des Bedieners
- Kompatibel mit Sicherungseinsätzen vom Typ BS, NFC und DIN
- Einfach zu installieren, zu bedienen und zu warten
- Mehrere Montage- und Kabelanschlussoptionen
- Automatische Rückstellung nach dem Ersetzen der durchgebrannten Sicherung
Technische Daten
| Serie | FuPacT |
|---|---|
| Produktname | FuPacT GS |
| Produktgruppe | GSC125 |
| Produkt- Oder Komponententyp | Sicherungslasttrennschalter |
| Geräteanwendung | Geräteschutz, Überwachung und Steuerung; Verteilung |
| Polbeschreibung | 3P |
| Anzahl Der Sicherungshalter | 3 |
| Sicherungstyp | NFC |
| Sicherungsgröße | 22 x 58 mm |
| Trennereigenschaft | Ja konform mit EN/IEC 60947-3 |
| Sichtbare Trennung | Nein |
| Schaltstellungsanzeige | Ja |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 125 A 35 °C ) Verlustleistung pro Sicherung: 10,4 W |
| [Ithe] Konventioneller Thermischer Strom Im Gehäuse | 125 A bei 35 °C, sigorta basina güç dagilimi: 10,4 W |
| Maximale Verlustleistung Pro Pol | 8,6 W |
| [Ue] Bemessungsbetriebsspannung | 690 V AC 50/60 Hz; 800 V AC 50/60 Hz AC-20 |
| [Ui] Bemessungsisolationsspannung | 800 V AC 50/60 Hz |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 8 kV |
| [Ie] Bemessungsbetriebsstrom | AC-22A: 125 A at 220/240 V AC 50/60 Hz; AC-23A: 125 A at 220/240 V AC 50/60 Hz; AC-22B: 125 A at 220/240 V AC 50/60 Hz; AC-23B: 125 A at 220/240 V AC 50/60 Hz; AC-22A: 125 A at 380/415 V AC 50/60 Hz; AC-23A: 125 A at 380/415 V AC 50/60 Hz; AC-22B: 125 A at 380/415 V AC 50/60 Hz; AC-23B: 125 A at 380/415 V AC 50/60 Hz; AC-22A: 125 A at 660/690 V AC 50/60 Hz; AC-23A: 100 A at 660/690 V AC 50/60 Hz; |
| [Iq] Ausschaltvermögen Mit Sicherungen (kA RMS) | 80 kA bei 415 V (AC); 100 kA bei 690 V (AC) |
| Bemessungsbetriebsleistung In W | 70 kW bei 380/400 V; 110 kW bei 660/690 V |
| Kontakttyp Und Zusammensetzung | 3 Schließer |
| Typ Des Betätigungselements | Direkt Front; Extern Front; Extern rechte Seite |
| Verriegelungsmöglichkeiten | 3 Schlösser |
| Montagelage | Senkrecht |
| Montageart | Fest |
| Montagehalterung | Rückplatte |
| Mechanische Lebensdauer | 10000 cycles |
| Elektrische Lebensdauer | AC-22A: 1000 cycles 415 V AC 50/60 Hz; AC-23A: 1000 cycles 415 V AC 50/60 Hz; AC-22A: 1000 cycles 690 V AC 50/60 Hz; AC-23A: 1000 cycles 690 V AC 50/60 Hz |
| Anschlüsse - Klemmen | Leistungsstromkreis: blanke Kabelverbinder 20 mm²; Leistungsstromkreis: Kabelschuh-Ringklemmen 35…95 mm² |
| Anzugsdrehmoment | Leistungsstromkreis: 12 N.m |
| Breite | 148 mm |
| Höhe | 162 mm |
| Tiefe | 116 mm |
| Produktgewicht | 1,5 kg |
| Normen | EN/IEC 60947-1; EN/IEC 60947-3 |
| Produktzertifizierungen | CE; CCC; EAC |
| Schutzklasse Gegen Elektrischen Schlag | Klasse II Front |
| Schutzart (IP) | IP20 konform mit IEC 60529 (mit Klemmenabdeckung) |
| IK-Schutzart | IK07 konform mit EN 50102 |
| Verschmutzungsgrad | 3 konform mit IEC 60947 |
| Umgebungstemperatur Bei Betrieb | -20…70 °C |
| Lagerbedingungen | -40…80 °C |
| Flame Resistance | 850 °C Sicherungsabdeckung konform mit IEC 60695-2-1; 960 °C Gehäuse konform mit IEC 60695-2-1 |
| Unit Type Of Package 1 | PCE |
| Anzahl Der Einheiten In Paket 1 | 1 |
| Package 1 Height | 15,5 cm |
| Package 1 Width | 17 cm |
| Package 1 Length | 21,1 cm |
| Paketgewicht (Lbs) | 1,866 kg |
| Unit Type Of Package 2 | S06 |
| Number Of Units In Package 2 | 19 |
| Package 2 Height | 75 cm |
| Package 2 Width | 60 cm |
| Package 2 Length | 80 cm |
| Package 2 Weight | 45,5 kg |
| Garantiemonate | 18 |
