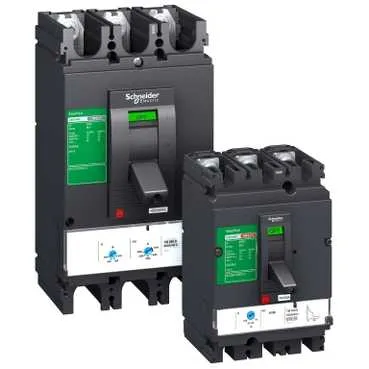

Schneider LV510301 Leistungsschalter
Schneider LV510301, Schneider Leistungsschalter. Kategorie: Niederspannungsprodukte. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LV510301
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:166.00 EUR (Request a quote)
Wichtige Eigenschaften
- Produktreihe
- Easypact CVS100...250
- Produkt Oder Komponententyp
- Leistungsschalter
- Kurzbezeichnung Des Geräts
- CVS100B
- Geräteanwendung
- Verteilung
Produktbeschreibung
Easypact Cvs - Cvs100b Tm25d Leistungsschalter - 3p/3d
Technische Daten
| Produktreihe | Easypact CVS100...250 |
|---|---|
| Produkt Oder Komponententyp | Leistungsschalter |
| Kurzbezeichnung Des Geräts | CVS100B |
| Geräteanwendung | Verteilung |
| Polbeschreibung | 3P |
| Beschreibung Der Geschützten Pole | 3d |
| Erdschlussschutz | Keine |
| [In] Bemessungsstrom | 100 A ( 40 °C ) |
| Leistungsklasse | B |
| Netzwerktyp | AC |
| [Ue] Bemessungsbetriebsspannung | 440 V AC Konformitätsnorm EN/IEC 60947-2 50/60 Hz |
| Ausschaltvermögen | 40 kA Icu Konformitätsnorm IEC 60947-2 bei 220/240 V AC 50/60 Hz, 20 kA Icu Konformitätsnorm IEC 60947-2 bei 440 V AC 50/60 Hz, 25 kA Icu Konformitätsnorm IEC 60947-2 bei 380/415 V AC 50/60 Hz |
| Gebrauchskategorie | Kategorie A |
| Auslöseeinheit Name | TM-D |
| Auslöseeinheit Technologie | Thermomagnetisch |
| Auslöseeinheit Bemessungsstrom | 25 A ( 40 °C ) |
| Schutzart | Überlastschutz (thermisch), Kurzschlussschutz (magnetisch) |
| Netzfrequenz | 50/60 Hz |
| Steuerungstyp | Drehgriff |
| Montageart | Fest |
| Montageunterstützung | Montageplatte |
| Anschluss Oben | Vorne |
| Anschluss Unten | Vorne |
| [Ui] Bemessungsisolierspannung | 690 V Konformitätsnorm EN/IEC 60947-2 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 8 kV Konformitätsnorm EN/IEC 60947-2 |
| [Ics] Bemessungsbetriebsausschaltvermögen | 15 kA Konformitätsnorm IEC 60947-2 440 V AC 50/60 Hz, 25 kA Konformitätsnorm IEC 60947-2 380/415 V AC 50/60 Hz, 40 kA Konformitätsnorm IEC 60947-2 220/240 V AC 50/60 Hz |
| Mechanische Lebensdauer | 30000 cycles |
| Elektrische Lebensdauer | 12000 cycles Konformitätsnorm IEC 60947-2 415 V In |
| Anschlussabstand | 35 mm |
| Schaltstellungsanzeige | Ja |
| Einstellbereich Überlastauslöser Lr | Einstellbar |
| Einstellbereich Überlastauslöser | 0,7...1 x In |
| Einstelltyp Auslöseverzögerung Langzeit | Fest |
| Einstelltyp Auslöseverzögerung Kurzzeit | Fest |
| Einstelltyp Schnellauslöser Li | Fest |
| Einstellbereich Schnellauslöser | 300 A |
| Höhe | 161 mm |
| Breite | 105 mm |
| Tiefe | 86 mm |
| Schutzklasse Gegen Elektrischen Schlag | Klasse II |
| Normen | EN 60947-2, IEC 60947-2 |
| Produktzertifizierungen | GOST, IEC |
| Verschmutzungsgrad | 3 Konformitätsnorm IEC 60947-1 |
| Umgebungstemperatur Bei Betrieb | -25...70 °C |
| Umgebungstemperatur Bei Lagerung | -50...85 °C |
| Status Nachhaltiges Angebot | Kein Green Premium Produkt |
| ROHS | Compliant - since 1041 - Schneider Electric declaration of conformity |
| REACH | Enthält keine SVHC über dem Schwellenwert |
| Umweltprofil Des Produkts | Verfügbar |
