Schneider

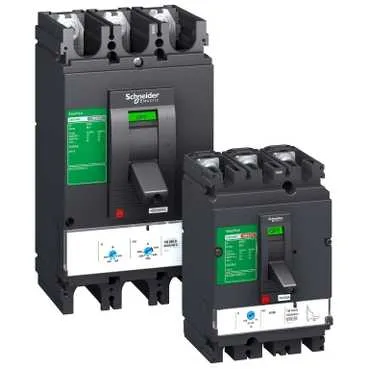

Schneider LV510314
Schneider LV510314, Schneider. Kategorie: Niederspannungsprodukte. Auf Lager.
- Referenz:LV510314
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Lager (1 Stk.) ✅
- Preis:210.00 EUR (Request a quote)
Wichtige Eigenschaften
- Produktserie
- Easypact CVS100...250
- Produkt Oder Komponententyp
- Leistungsschalter
- Geräte-Kurzbezeichnung
- CVS100B
- Geräteanwendung
- Verteilung
Produktbeschreibung
Das Produkt der Marke Schneider mit der Referenz LV510314 befindet sich in der Kategorie der Niederspannungsprodukte. Sie können über ÜÇ-EL Elektrik anhand des Produktcodes, der Marke und der Kategorieinformationen ein aktuelles Preisangebot anfordern.
Technische Daten
| Produktserie | Easypact CVS100...250 |
|---|---|
| Produkt Oder Komponententyp | Leistungsschalter |
| Geräte-Kurzbezeichnung | CVS100B |
| Geräteanwendung | Verteilung |
| Polbeschreibung | 4P |
| Beschreibung Der Geschützten Pole | 3d |
| Neutralleiterposition | Links |
| Fehlerstromschutz | Keine |
| [In] Nennstrom | 100 A ( 40 °C ) |
| Schaltstufen-Code | B |
| Netzwerktyp | AC |
| [Ue] Bemessungsbetriebsspannung | 440 V AC Konformität mit Norm EN/IEC 60947-2 50/60 Hz |
| Ausschaltvermögen | 40 kA Icu Konformität mit Norm IEC 60947-2 bei 220/240 V AC 50/60 Hz, 20 kA Icu Konformität mit Norm IEC 60947-2 bei 440 V AC 50/60 Hz, 25 kA Icu Konformität mit Norm IEC 60947-2 bei 380/415 V AC 50/60 Hz |
| Gebrauchskategorie | Kategorie A |
| Auslöseeinheit Name | TM-D |
| Auslöseeinheit Technologie | Thermomagnetisch |
| Auslöseeinheit Bemessungswert | 50 A ( 40 °C ) |
| Schutzart | Überlastschutz (thermisch), Kurzschlussschutz (magnetisch) |
| Netzfrequenz | 50/60 Hz |
| Steuerungstyp | Kippschalter |
| Montagemodus | Fester |
| Montagehalterung | Rückplatte |
| Oberer Anschluss | Vorne |
| Unterer Anschluss | Vorne |
| [Ui] Bemessungsisolationsspannung | 690 V Konformität mit Norm EN/IEC 60947-2 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 8 kV Konformität mit Norm EN/IEC 60947-2 |
| [Ics] Bemessungsbetriebskurzschluss-Ausschaltvermögen | 15 kA Konformität mit Norm IEC 60947-2 440 V AC 50/60 Hz, 25 kA Konformität mit Norm IEC 60947-2 380/415 V AC 50/60 Hz, 40 kA Konformität mit Norm IEC 60947-2 220/240 V AC 50/60 Hz |
| Mechanische Lebensdauer | 30000 cycles |
| Elektrische Lebensdauer | 12000 cycles Konformität mit Norm IEC 60947-2 415 V In |
| Anschlussabstand | 35 mm |
| Kontaktstellungsanzeige | Ja |
| Einstellung Des Neutralleiterschutzes | Ohne Schutz 3d |
| Einstellungstyp Des Langzeit-Ansprechstroms Lr | Einstellbar |
| Einstellbereich Des Langzeit-Ansprechstroms | 0,7...1 x In |
| Einstellungstyp Der Langzeit-Verzögerung | Fest |
| Einstellungstyp Der Kurzzeit-Verzögerung | Fest |
| Einstellungstyp Des Unverzögerten Auslösers Li | Fest |
| Einstellbereich Des Unverzögerten Auslösers | 500 A |
| Höhe | 161 mm |
| Breite | 140 mm |
| Tiefe | 86 mm |
| Schutzklasse Gegen Elektrischen Schlag | Klasse II |
| Normen | EN 60947-2, IEC 60947-2 |
| Produktzertifizierungen | GOST, IEC |
| Verschmutzungsgrad | 3 Konformität mit Norm IEC 60947-1 |
| Umgebungstemperatur Bei Betrieb | -25...70 °C |
| Umgebungstemperatur Bei Lagerung | -50...85 °C |
| Status Nachhaltiger Angebote | Kein Green Premium Produkt |
| ROHS | Compliant - since 1041 - Schneider Electric declaration of conformity |
| REACH | Enthält keine SVHC über dem Schwellenwert |
| Umweltprofil Des Produkts | Verfügbar |
