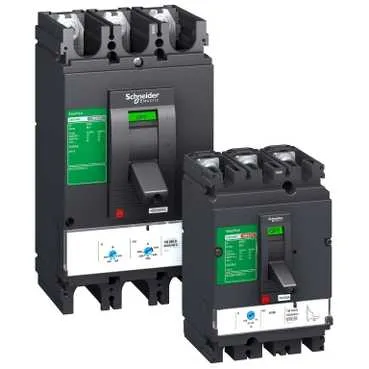

Schneider LV510347 Leistungsschalter
Schneider LV510347, Schneider Leistungsschalter. Kategorie: Niederspannungsprodukte. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LV510347
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:259.00 EUR (Request a quote)
Wichtige Eigenschaften
- Produktserie
- Easypact CVS100...250
- Produkt Oder Komponententyp
- Leistungsschalter
- Kurzbezeichnung Des Geräts
- CVS100F
- Geräteanwendung
- Verteilung
Produktbeschreibung
Easypact CVS - CVS100F TM100D Leistungsschalter - 4P/3D
Technische Daten
| Produktserie | Easypact CVS100...250 |
|---|---|
| Produkt Oder Komponententyp | Leistungsschalter |
| Kurzbezeichnung Des Geräts | CVS100F |
| Geräteanwendung | Verteilung |
| Polbeschreibung | 4P |
| Beschreibung Der Geschützten Pole | 3d |
| Neutralleiterposition | Links |
| Erdschlussschutz | Keine |
| [In] Nennstrom | 100 A ( 40 °C ) |
| Leistungsklasse | F |
| Netzwerktyp | AC |
| [Ue] Bemessungsbetriebsspannung | 440 V AC Konformität mit Norm EN/IEC 60947-2 50/60 Hz |
| Ausschaltvermögen | 36 kA Icu Konformität mit Norm IEC 60947-2 bei 440 V AC 50/60 Hz, 36 kA Icu Konformität mit Norm IEC 60947-2 bei 380/415 V AC 50/60 Hz, 70 kA Icu Konformität mit Norm IEC 60947-2 bei 220/240 V AC 50/60 Hz |
| Gebrauchskategorie | Kategorie A |
| Auslöseeinheitname | TM-D |
| Auslöseeinheit-Technologie | Thermomagnetisch |
| Auslöseeinheit-Bemessungswert | 100 A ( 40 °C ) |
| Schutzart | Überlastschutz (thermisch), Kurzschlussschutz (magnetisch) |
| Netzwerkfrequenz | 50/60 Hz |
| Steuerungstyp | Kippschalter |
| Montagemodus | Fest |
| Montagehalterung | Rückplatte |
| Oberer Anschluss | Vorne |
| Unterer Anschluss | Vorne |
| [Ui] Bemessungsisolationsspannung | 690 V Konformität mit Norm EN/IEC 60947-2 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 8 kV Konformität mit Norm EN/IEC 60947-2 |
| [Ics] Bemessungsbetriebsausschaltvermögen | 18 kA Konformität mit Norm IEC 60947-2 440 V AC 50/60 Hz, 36 kA Konformität mit Norm IEC 60947-2 380/415 V AC 50/60 Hz, 70 kA Konformität mit Norm IEC 60947-2 220/240 V AC 50/60 Hz |
| Mechanische Lebensdauer | 30000 cycles |
| Elektrische Lebensdauer | 12000 cycles Konformität mit Norm IEC 60947-2 415 V In |
| Anschlussabstand | 35 mm |
| Schaltstellungsanzeige | Ja |
| Neutralleiter-Schutzeinstellung | Ohne Schutz 3d |
| Einstelltyp Des Langzeitauslösers Lr | Einstellbar |
| Einstellbereich Des Langzeitauslösers | 0,7...1 x In |
| Einstelltyp Der Langzeitverzögerung | Fest |
| Einstelltyp Der Kurzzeitverzögerung | Fest |
| Einstelltyp Des Unverzögerten Auslösers Li | Fest |
| Einstellbereich Des Unverzögerten Auslösers | 800 A |
| Höhe | 161 mm |
| Breite | 140 mm |
| Tiefe | 86 mm |
| Schutzklasse Gegen Elektrischen Schlag | Klasse II |
| Normen | EN 60947-2, IEC 60947-2 |
| Produktzertifizierungen | GOST, IEC |
| Verschmutzungsgrad | 3 Konformität mit Norm IEC 60947-1 |
| Umgebungstemperatur Bei Betrieb | -25...70 °C |
| Umgebungstemperatur Bei Lagerung | -50...85 °C |
| Status Nachhaltiges Angebot | Kein Green-Premium-Produkt |
| ROHS | Compliant - since 1041 - Schneider Electric declaration of conformity |
| REACH | Enthält keine SVHC über dem Schwellenwert |
| Umweltprofil Des Produkts | Verfügbar |
