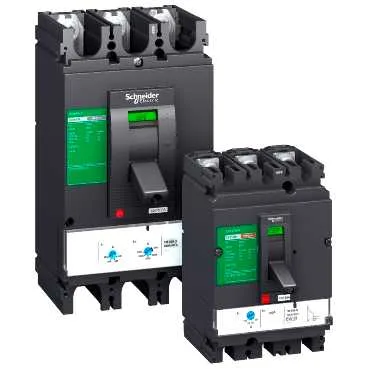

Schneider LV540305 Leistungsschalter
Schneider LV540305, Schneider Leistungsschalter. Kategorie: Niederspannungsprodukte. Auf Lager.
- Referenz:LV540305
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Lager (8 Stk.) ✅
- Preis:676.00 EUR (Request a quote)
Wichtige Eigenschaften
- Produktserie
- Easypact CVS400...630
- Produkt Oder Komponententyp
- Leistungsschalter
- Gerätekurzbezeichnung
- CVS400F
- Geräteanwendung
- Verteilung
Produktbeschreibung
Der von ÜÇ-EL Elektrik vertriebene Schneider Leistungsschalter mit dem Code LV540305 gehört zur Kategorie der Niederspannungsprodukte. Dieses Produkt der Serie Easypact CVS400...630 wird mit einer 3P-Polbeschreibung und einem Nennstrom von 400 A in Verteileranwendungen eingesetzt. Das Gerät mit thermomagnetischer Auslösertechnologie bietet Festeinbau und vorderseitige obere/untere Anschlussmerkmale.
Technische Daten
| Produktserie | Easypact CVS400...630 |
|---|---|
| Produkt Oder Komponententyp | Leistungsschalter |
| Gerätekurzbezeichnung | CVS400F |
| Geräteanwendung | Verteilung |
| Polbeschreibung | 3P |
| Beschreibung Der Geschützten Pole | 3d |
| Erdschlussschutz | Ohne |
| [In] Bemessungsstrom | 400 A ( 40 °C ) |
| Eignung Für Trennfunktion | F |
| Netzwerktyp | AC |
| [Ue] Bemessungsbetriebsspannung | 440 V AC entsprechend EN/IEC 60947-2 50/60 Hz |
| Ausschaltvermögen | 36 kA Icu entsprechend IEC 60947-2 bei 380/415 V AC 50/60 Hz, 30 kA Icu entsprechend IEC 60947-2 bei 440 V AC 50/60 Hz, 40 kA Icu entsprechend IEC 60947-2 bei 220/240 V AC 50/60 Hz |
| Gebrauchskategorie | Kategorie A |
| Lokale Signalisierung | LED 105 % Ir, LED 90 % Ir, LED betriebsbereit |
| Auslöseeinheitenname | TM-D |
| Auslöseeinheitentechnologie | Thermomagnetisch |
| Bemessung Der Auslöseeinheit | 320 A ( 40 °C ) |
| Schutzart | Überlastschutz (thermisch), Kurzschlussschutz (magnetisch) |
| Netzwerffrequenz | 50/60 Hz |
| Steuerungstyp | Kippschalter |
| Montagemodus | Fest |
| Montagehalterung | Rückplatte |
| Oberer Anschluss | Vorne |
| Unterer Anschluss | Vorne |
| [Ui] Bemessungsisolationsspannung | 690 V entsprechend EN/IEC 60947-2 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 8 kV entsprechend EN/IEC 60947-2 |
| [Ics] Bemessungsbetriebsausschaltvermögen | 40 kA entsprechend IEC 60947-2 220/240 V AC 50/60 Hz, 36 kA entsprechend IEC 60947-2 380/415 V AC 50/60 Hz, 23 kA entsprechend IEC 60947-2 440 V AC 50/60 Hz |
| Mechanische Lebensdauer | 15000 cycles |
| Elektrische Lebensdauer | 6000 cycles entsprechend IEC 60947-2 415 V In |
| Anschlussabstand | 45 mm |
| Kontaktstellungsanzeige | Ja |
| Einstellung Des Überlastauslösers Ir | Einstellbar |
| Einstellbereich Des Überlastauslösers | 0,7...1 x In |
| Einstellung Der Auslöseverzögerung (lang) | Fest |
| Einstellung Der Auslöseverzögerung (kurz) | Fest |
| Einstellung Des Unverzögerten Auslösers Ii | Einstellbar |
| Einstellbereich Des Unverzögerten Auslösers | 5...10 x In |
| Höhe | 255 mm |
| Breite | 140 mm |
| Tiefe | 110 mm |
| Schutzklasse Gegen Elektrischen Schlag | Klasse II |
| Normen | EN 60947-2, IEC 60947-2 |
| Produktzertifizierungen | GOST, IEC |
| Verschmutzungsgrad | 3 entsprechend IEC 60947-1 |
| Umgebungstemperatur Bei Betrieb | -25...70 °C |
| Umgebungstemperatur Bei Lagerung | -50...85 °C |
| Status Nachhaltiges Angebot | Kein Green Premium Produkt |
| ROHS | Compliant - since 1041 - Schneider Electric declaration of conformity |
| REACH | Enthält keine SVHC über dem Grenzwert |
| Umweltprofil Des Produkts | Verfügbar |
