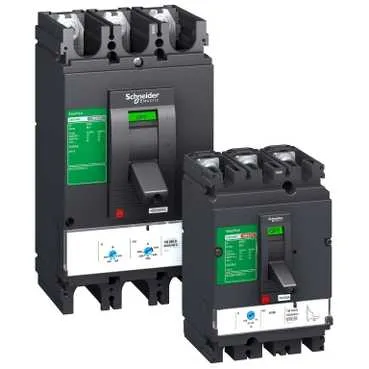

Schneider LV540309 Leistungsschalter
Schneider LV540309, Schneider Leistungsschalter. Kategorie: Niederspannungsprodukte. Auf Lager.
- Referenz:LV540309
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Lager (6 Stk.) ✅
- Preis:1,141.00 EUR (Request a quote)
Wichtige Eigenschaften
- Produktserie
- Easypact CVS400...630
- Produkt Oder Komponententyp
- Leistungsschalter
- Kurzbezeichnung Des Geräts
- CVS400F
- Geräteanwendung
- Verteilung
Produktbeschreibung
Der im ÜÇ-EL Elektrik-Katalog enthaltene Leistungsschalter Schneider LV540309 gehört zur Kategorie der Niederspannungsprodukte. Dieses mit der Serie Easypact CVS400...630 kompatible Produkt verfügt über eine 4P-Polbeschreibung, 400 A Bemessungsstrom und thermomagnetische Auslösetechnologie. Es ist für Verteileranwendungen konzipiert und zeichnet sich durch feste Montage und Vorderseitenanschluss aus.
Technische Daten
| Produktserie | Easypact CVS400...630 |
|---|---|
| Produkt Oder Komponententyp | Leistungsschalter |
| Kurzbezeichnung Des Geräts | CVS400F |
| Geräteanwendung | Verteilung |
| Polbeschreibung | 4P |
| Beschreibung Der Geschützten Pole | 3d |
| Neutralleiterposition | Links |
| Erdschlussschutz | Keine |
| [In] Nennstrom | 400 A ( 40 °C ) |
| Stufen-Code | F |
| Netzwerktyp | AC |
| [Ue] Bemessungsbetriebsspannung | 440 V AC Konformität mit Norm EN/IEC 60947-2 50/60 Hz |
| Ausschaltvermögen | 36 kA Icu Konformität mit Norm IEC 60947-2 bei 380/415 V AC 50/60 Hz, 30 kA Icu Konformität mit Norm IEC 60947-2 bei 440 V AC 50/60 Hz, 40 kA Icu Konformität mit Norm IEC 60947-2 bei 220/240 V AC 50/60 Hz |
| Gebrauchskategorie | Kategorie A |
| Lokale Signalisierung | LED 105% Ir, LED 90% Ir, LED bereit |
| Auslöseeinheit Name | TM-D |
| Auslöseeinheit Technologie | Thermomagnetisch |
| Auslöseeinheit Bemessungswert | 400 A ( 40 °C ) |
| Schutzart | Überlastschutz (thermisch), Kurzschlussschutz (magnetisch) |
| Netzwerffrequenz | 50/60 Hz |
| Steuerungstyp | Kippschalter |
| Montagemodus | Fest |
| Montagehalterung | Rückwand |
| Oberer Anschluss | Vorne |
| Unterer Anschluss | Vorne |
| [Ui] Bemessungsisolationsspannung | 690 V Konformität mit Norm EN/IEC 60947-2 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 8 kV Konformität mit Norm EN/IEC 60947-2 |
| [Ics] Bemessungsbetriebsausschaltvermögen | 40 kA Konformität mit Norm IEC 60947-2 220/240 V AC 50/60 Hz, 36 kA Konformität mit Norm IEC 60947-2 380/415 V AC 50/60 Hz, 23 kA Konformität mit Norm IEC 60947-2 440 V AC 50/60 Hz |
| Mechanische Lebensdauer | 15000 cycles |
| Elektrische Lebensdauer | 6000 cycles Konformität mit Norm IEC 60947-2 415 V In |
| Anschlussabstand | 45 mm |
| Kontaktpositionsanzeige | Ja |
| Neutralleiterschutzeinstellung | Ohne Schutz 3d |
| Einstelltyp Der Langen Auslösezeit Ir | Einstellbar |
| Einstellbereich Der Langen Auslösezeit | 0,7...1 x In |
| Einstelltyp Der Langen Verzögerung | Fest |
| Einstelltyp Der Kurzen Verzögerung | Fest |
| Einstelltyp Der Unverzögerten Auslösung Ii | Einstellbar |
| Einstellbereich Der Unverzögerten Auslösung | 5...10 x In |
| Höhe | 255 mm |
| Breite | 185 mm |
| Tiefe | 110 mm |
| Schutzklasse Gegen Elektrischen Schlag | Klasse II |
| Normen | EN 60947-2, IEC 60947-2 |
| Produktzertifizierungen | GOST, IEC |
| Verschmutzungsgrad | 3 Konformität mit Norm IEC 60947-1 |
| Umgebungstemperatur Bei Betrieb | -25...70 °C |
| Umgebungstemperatur Bei Lagerung | -50...85 °C |
| Status Nachhaltiger Angebote | Kein Green Premium Produkt |
| ROHS | Compliant - since 1041 - Schneider Electric declaration of conformity |
| REACH | Enthält keine SVHC über dem Schwellenwert |
| Umweltprofil Des Produkts | Verfügbar |
