Schneider

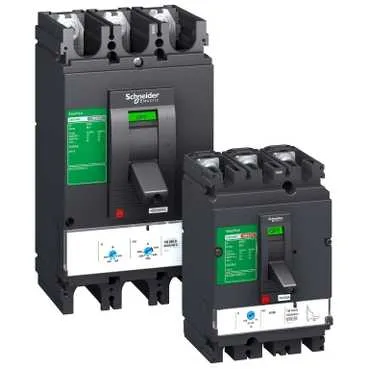

Schneider LV563315
Schneider LV563315, Schneider. Kategorie: Niederspannungsprodukte. Auf Lager.
- Referenz:LV563315
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Lager (1 Stk.) ✅
- Preis:1,045.00 EUR (Request a quote)
Wichtige Eigenschaften
- Produktserie
- Easypact CVS400...630
- Produkt Oder Komponententyp
- Leistungsschalter
- Gerätekurzbezeichnung
- CVS630N
- Geräteanwendung
- Verteilung
Produktbeschreibung
Der Leistungsschalter Schneider LV563315 gehört zur Kategorie der Niederspannungsprodukte. Dieses Produkt, bekannt unter dem Kurzzweck CVS630N, wird in Verteileranwendungen mit 3P-Polen, 630 A Nennstrom und thermomagnetischer Auslöseeinheitstechnologie eingesetzt. Es verfügt über einen Festmontagemodus und Frontanschlussfunktionen.
Technische Daten
| Produktserie | Easypact CVS400...630 |
|---|---|
| Produkt Oder Komponententyp | Leistungsschalter |
| Gerätekurzbezeichnung | CVS630N |
| Geräteanwendung | Verteilung |
| Polbeschreibung | 3P |
| Beschreibung Geschützte Pole | 3d |
| Erdschlussschutz | Keine |
| [In] Nennstrom | 630 A ( 40 °C ) |
| Schaltvermögensklasse | N |
| Netzwerktyp | AC |
| [Ue] Bemessungsbetriebsspannung | 440 V AC Konformität mit Norm EN/IEC 60947-2 50/60 Hz |
| Ausschaltvermögen | 70 kA Icu Konformität mit Norm IEC 60947-2 bei 220/240 V AC 50/60 Hz, 42 kA Icu Konformität mit Norm IEC 60947-2 bei 440 V AC 50/60 Hz, 50 kA Icu Konformität mit Norm IEC 60947-2 bei 380/415 V AC 50/60 Hz |
| Gebrauchskategorie | Kategorie A |
| Lokale Signalisierung | LED 105 % Ir, LED 90 % Ir, LED betriebsbereit |
| Auslösername | TM-D |
| Auslösertechnologie | Thermisch-magnetisch |
| Auslöserbemessung | 500 A ( 40 °C ) |
| Schutzart | Überlastschutz (thermisch), Kurzschlussschutz (magnetisch) |
| Netzwerkfrequenz | 50/60 Hz |
| Steuerungstyp | Kipphebel |
| Montagemodus | Fest |
| Montagehalterung | Rückplatte |
| Oberer Anschluss | Vorne |
| Unterer Anschluss | Vorne |
| [Ui] Bemessungsisolationsspannung | 690 V Konformität mit Norm EN/IEC 60947-2 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 8 kV Konformität mit Norm EN/IEC 60947-2 |
| [Ics] Bemessungsbetriebsausschaltvermögen | 70 kA Konformität mit Norm IEC 60947-2 220/240 V AC 50/60 Hz, 50 kA Konformität mit Norm IEC 60947-2 380/415 V AC 50/60 Hz, 32 kA Konformität mit Norm IEC 60947-2 440 V AC 50/60 Hz |
| Mechanische Lebensdauer | 15000 cycles |
| Elektrische Lebensdauer | 4000 cycles Konformität mit Norm IEC 60947-2 415 V In |
| Anschlussabstand | 45 mm |
| Kontaktstellungsanzeige | Ja |
| Einstelltyp Langzeitiger Auslöser Lr | Einstellbar |
| Einstellbereich Langzeitiger Auslöser | 0,7...1 x In |
| Einstelltyp Langzeitige Verzögerung | Fest |
| Einstelltyp Kurzzeitige Verzögerung | Fest |
| Einstelltyp Unverzögerter Auslöser Li | Einstellbar |
| Einstellbereich Unverzögerter Auslöser | 5...10 x In |
| Höhe | 255 mm |
| Breite | 140 mm |
| Tiefe | 110 mm |
| Schutzklasse Gegen Elektrischen Schlag | Klasse II |
| Normen | EN 60947-2, IEC 60947-2 |
| Produktzertifizierungen | GOST, IEC |
| Verschmutzungsgrad | 3 Konformität mit Norm IEC 60947-1 |
| Umgebungstemperatur Bei Betrieb | -25...70 °C |
| Umgebungstemperatur Bei Lagerung | -50...85 °C |
| Status Nachhaltiges Angebot | Kein Green-Premium-Produkt |
| ROHS | Compliant - since 1041 - Schneider Electric declaration of conformity |
| REACH | Enthält kein SVHC über dem Schwellenwert |
| Umweltprofil Des Produkts | Verfügbar |
