Schneider
Schützspule, 400V 50/60 Hz, gebräuchliche Anwendungen
Nicht im Verkauf

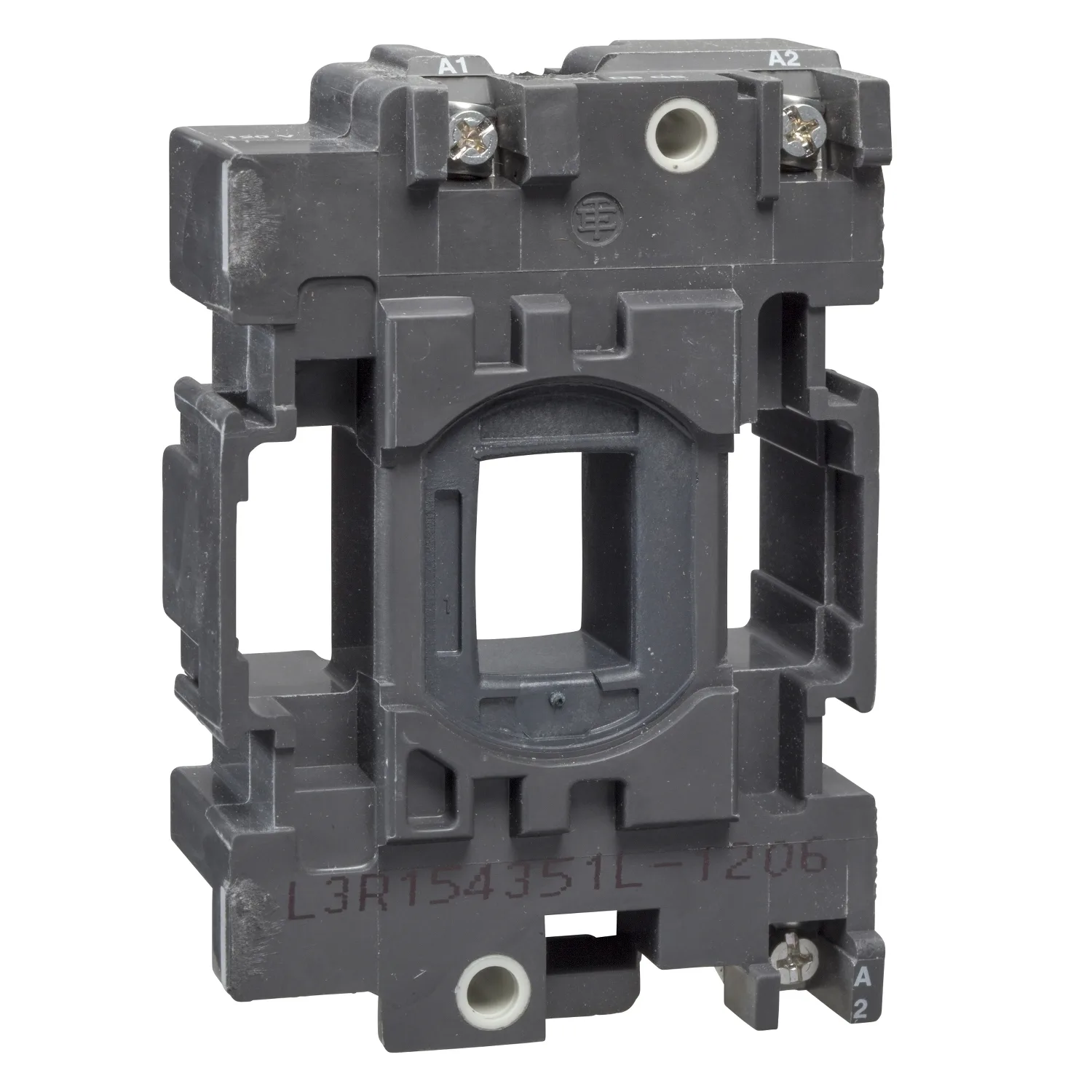

Schneider LX1D6V7, Schützspule, 400V 50/60 Hz, gebräuchliche Anwendungen. Kategorie: TeSys Deca Advanced. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:LX1D6V7
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Baureihe
- TeSys
- Produkt- Oder Komponententyp
- Schützspule
- Kurzbezeichnung Des Geräts
- LX1D6
- Steuerstromkreis-Typ
- AC bei 50/60 Hz
Produktbeschreibung
Tesys D - Schützspule - Lx1d6 - Für 80 und 95 A Schütz 400 V AC 50/60 Hz
Technische Daten
Hauptmerkmale10
| Baureihe | TeSys |
|---|---|
| Produkt- Oder Komponententyp | Schützspule |
| Kurzbezeichnung Des Geräts | LX1D6 |
| Steuerstromkreis-Typ | AC bei 50/60 Hz |
| [Uc] Steuerkreisspannung | 400 V AC 50/60 Hz |
| Durchschnittlicher Widerstand | 349 Ohm bei 20 °C |
| Induktivität Des Geschlossenen Stromkreises | 23 H |
| Produktkompatibilität | LC1D95; LC1D80 |
| Mechanische Lebensdauer | 4 Mcycles |
| Max. Betriebsrate | 3600 cyc/h 60 °C |
Zusatzmerkmale5
| Spulentechnologie | Ohne integriertes Beschaltungsmodul |
|---|---|
| Steuerkreisspannungsgrenzen | Abfallspannung: 0,3 - 0,6 Uc bei 50/60 Hz (bei <55 °C); Betrieb: 0,8 - 1,1Uc bei 50 Hz (bei <55 °C); Betrieb: 0,85 - 1,1 Uc bei 60 Hz (bei <55 °C) |
| Anzugsleistung In VA | 245 VA 60 Hz cos phi 0,75 (bei 20 °C); 245 VA 50 Hz cos phi 0,75 (bei 20 °C) |
| Halteleistungsaufnahme In VA | 26 VA 60 Hz cos phi 0,3 (bei 20 °C); 26 VA 50 Hz cos phi 0,3 (bei 20 °C) |
| Wärmeabgabe | 6…10 W bei 50/60 Hz |
Montage2
| Umgebungstemperatur Bei Betrieb | -5…60 °C |
|---|---|
| Produktgewicht | 0,28 kg |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 6,000 cm |
| VPE 1 Breite | 8,500 cm |
| VPE 1 Länge | 12,500 cm |
| Verpackungsgewicht (Lbs) | 321,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 16 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 5,410 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
