Schneider
Schützspule, 480V60Hz, für F185-F225
Nicht im Verkauf

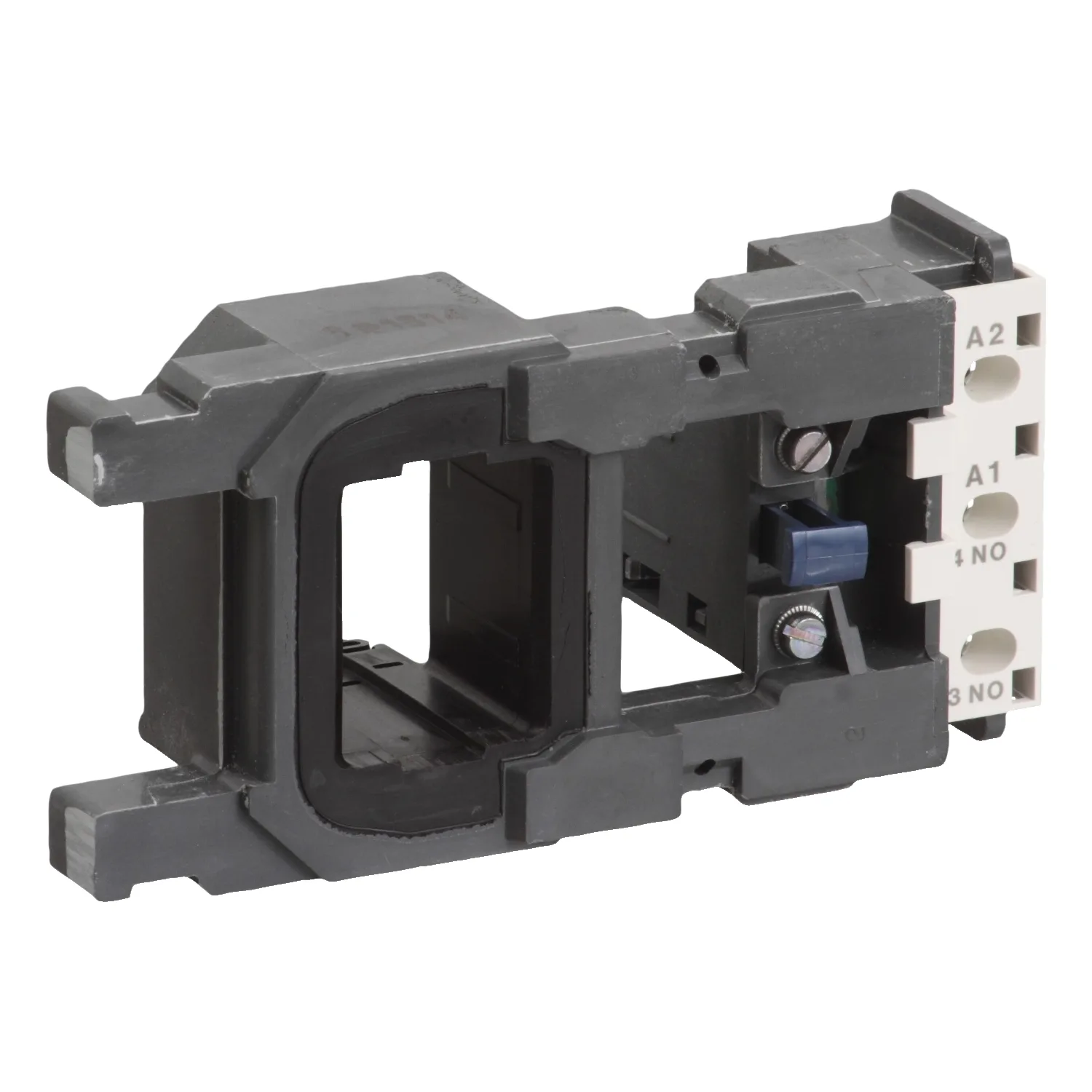

Schneider LX1FG380, Schützspule, 480V60Hz, für F185-F225. Kategorie: TeSys F. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:LX1FG380
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Baureihe
- TeSys
- Produkt- Oder Komponententyp
- Schützspule
- Kurzbezeichnung Des Geräts
- LX1FG
- Kompatible Produktfamilie
- TeSys TeSys F LC1F Schütz
Produktbeschreibung
TeSys F - Schützspule - LX1FG - 380...400 V AC 50 Hz - 460...480 V AC 60 Hz
Technische Daten
Hauptmerkmale12
| Baureihe | TeSys |
|---|---|
| Produkt- Oder Komponententyp | Schützspule |
| Kurzbezeichnung Des Geräts | LX1FG |
| Kompatible Produktfamilie | TeSys TeSys F LC1F Schütz |
| Produktkompatibilität | LC1F225; LC1F185 |
| Steuerstromkreis-Typ | AC bei 50/60 Hz |
| [Uc] Steuerkreisspannung | 380 - 400 V AC 50 Hz; 460 - 480 V AC 60 Hz |
| Induktivität Des Geschlossenen Stromkreises | 7,75 H |
| Durchschnittlicher Widerstand | 51,3 Ohm bei 20 °C |
| Betriebszeit | 20 - 35 ms Schließung; 7 - 15 ms Öffnung |
| Mechanische Lebensdauer | 10 Mcycles |
| Max. Betriebsrate | 2400 cyc/h 55 °C |
Zusatzmerkmale5
| Spulentechnologie | Ohne integriertes Beschaltungsmodul |
|---|---|
| Steuerkreisspannungsgrenzen | Abfallspannung: 0,35 - 0,55 Uc 50/60 Hz (bei 55 °C); Betrieb: 0,85 - 1,1 Uc 50/60 Hz (bei 55 °C) |
| Anzugsleistung In VA | 805 VA 50 Hz cos phi 0,3 (bei 20 °C); 970 VA 60 Hz cos phi 0,3 (bei 20 °C) |
| Halteleistungsaufnahme In VA | 55 VA 50 Hz cos phi 0,3 (bei 20 °C); 66 VA 60 Hz cos phi 0,3 (bei 20 °C) |
| Wärmeabgabe | 18…24 W bei 50/60 Hz |
Montage2
| Umgebungstemperatur Bei Betrieb | -5…55 °C |
|---|---|
| Produktgewicht | 0,55 kg |
Verpackungseinheiten6
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 7 cm |
| VPE 1 Breite | 8,5 cm |
| VPE 1 Länge | 16 cm |
| Verpackungsgewicht (Lbs) | 536 g |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
