Schneider
Schützspule, 110-120V40-400 Hz, für F630-F1250
Nicht im Verkauf

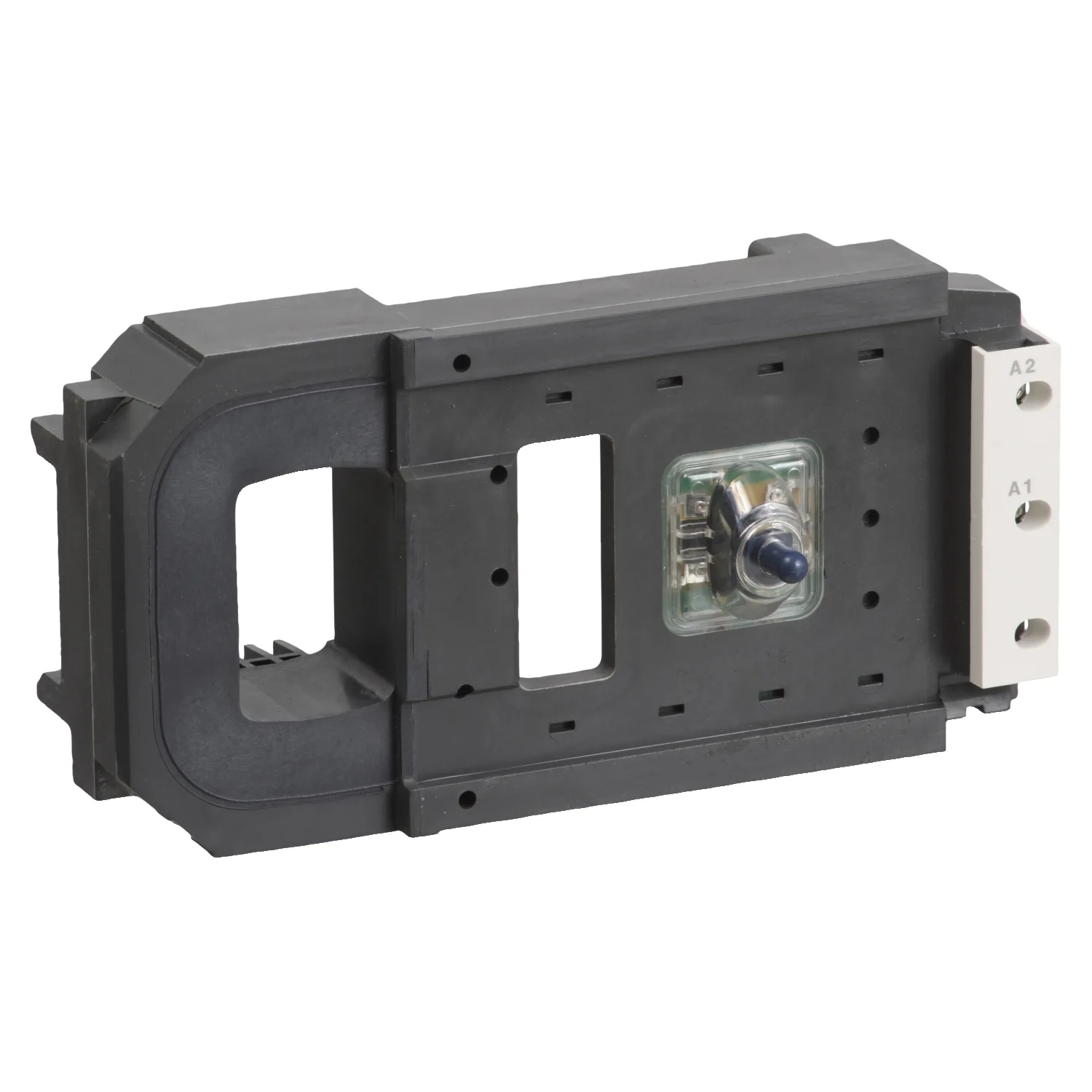

Schneider LX1FL110, Schützspule, 110-120V40-400 Hz, für F630-F1250. Kategorie: TeSys F. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:LX1FL110
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Baureihe
- TeSys
- Produkt- Oder Komponententyp
- Schützspule
- Kurzbezeichnung Des Geräts
- LX1FL
- Kompatible Produktfamilie
- TeSys TeSys F LC1F Schütz
Produktbeschreibung
TeSys F - Schützspule - LX1FL - 110...120 V AC 40...400 Hz
Technische Daten
Hauptmerkmale12
| Baureihe | TeSys |
|---|---|
| Produkt- Oder Komponententyp | Schützspule |
| Kurzbezeichnung Des Geräts | LX1FL |
| Kompatible Produktfamilie | TeSys TeSys F LC1F Schütz |
| Produktkompatibilität | LC1F1250; LC1F630 |
| Steuerstromkreis-Typ | AC bei 40 - 400 Hz |
| [Uc] Steuerkreisspannung | 110 - 120 V AC 40 - 400 Hz |
| Induktivität Des Geschlossenen Stromkreises | 1,85 H |
| Durchschnittlicher Widerstand | 6,45 Ohm Einschaltstrom bei 20 °C; 165 Ohm Halten bei 20 °C |
| Betriebszeit | 100 - 200 ms Öffnung; 40 - 80 ms Schließung |
| Mechanische Lebensdauer | 5 Mcycles |
| Max. Betriebsrate | 1200 cyc/h 55 °C |
Zusatzmerkmale5
| Spulentechnologie | Ohne integriertes Beschaltungsmodul |
|---|---|
| Steuerkreisspannungsgrenzen | Betrieb: 0,85 - 1,1 Uc 40 - 400 Hz (bei 55 °C); Abfallspannung: 0,25 - 0,5 Uc 40 - 400 Hz (bei 55 °C) |
| Anzugsleistung In VA | 1650 VA 40 - 400 Hz cos phi 0,9 (bei 20 °C) |
| Halteleistungsaufnahme In VA | 22 VA 40 - 400 Hz cos phi 0,3 (bei 20 °C) |
| Wärmeabgabe | 20 W bei 40 - 400 Hz |
Montage2
| Umgebungstemperatur Bei Betrieb | -5…55 °C |
|---|---|
| Produktgewicht | 1,5 kg |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 10,0 cm |
| VPE 1 Breite | 12,0 cm |
| VPE 1 Länge | 22,5 cm |
| Verpackungsgewicht (Lbs) | 1,466 kg |
| VPE 2 Art | S03 |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm |
| VPE 2 Gewicht | 9,21 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
