Schneider
Schützspule, 220-240V40-400Hz, für F780
Nicht im Verkauf

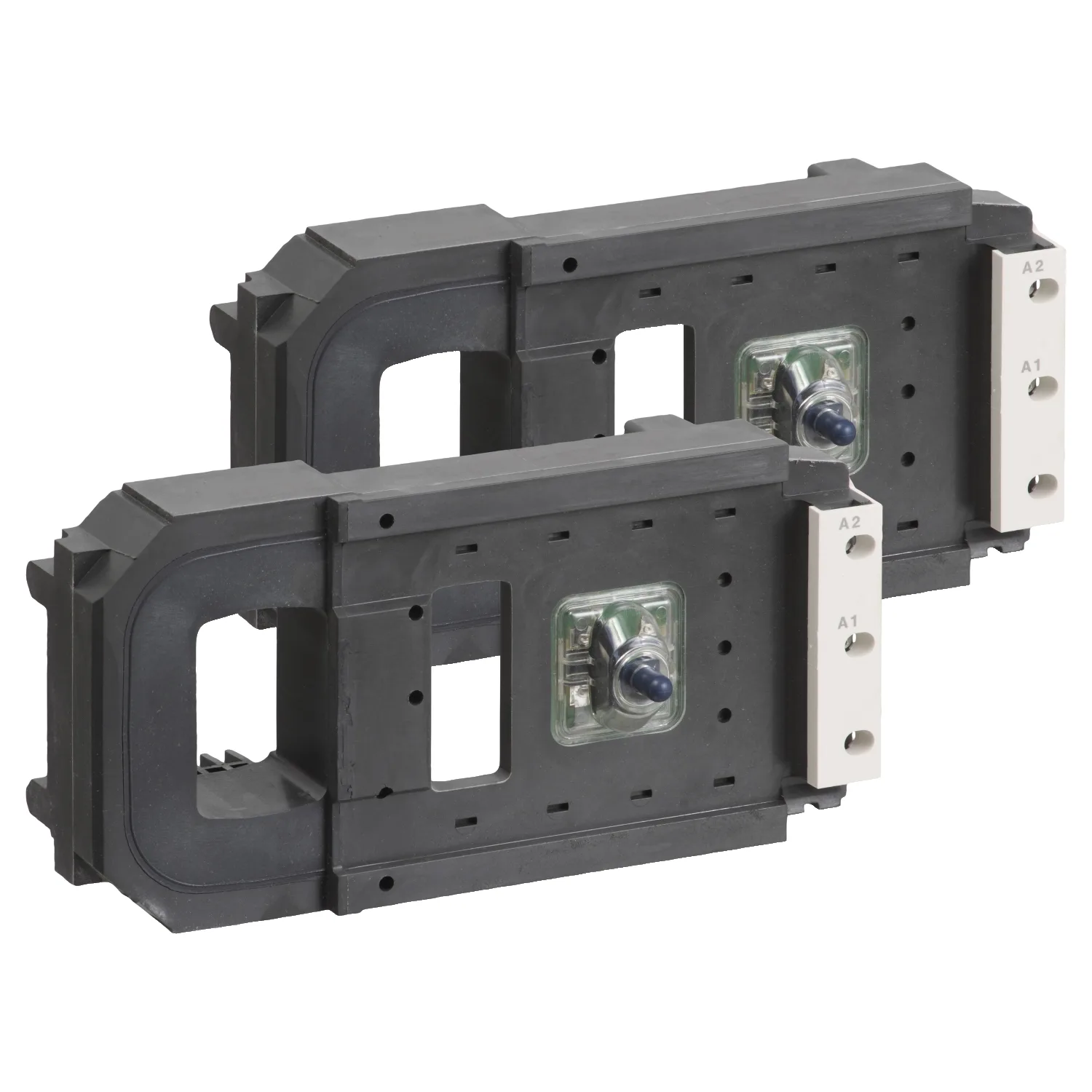

Schneider LX1FX220, Schützspule, 220-240V40-400Hz, für F780. Kategorie: TeSys F. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:LX1FX220
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Baureihe
- TeSys
- Produkt- Oder Komponententyp
- Schützspule
- Kurzbezeichnung Des Geräts
- LX1FX
- Kompatible Produktfamilie
- TeSys TeSys F LC1F Schütz
Produktbeschreibung
TeSys F - Schützspule - LX1FX - 220...240 V AC 40...400 Hz
Technische Daten
Hauptmerkmale12
| Baureihe | TeSys |
|---|---|
| Produkt- Oder Komponententyp | Schützspule |
| Kurzbezeichnung Des Geräts | LX1FX |
| Kompatible Produktfamilie | TeSys TeSys F LC1F Schütz |
| Produktkompatibilität | LC1F780 |
| Steuerstromkreis-Typ | AC bei 40 - 400 Hz |
| [Uc] Steuerkreisspannung | 220 - 240 V AC 40 - 400 Hz |
| Induktivität Des Geschlossenen Stromkreises | 0,82 H |
| Durchschnittlicher Widerstand | 19,5 Ohm Einschaltstrom bei 20 °C; 920 Ohm Halten bei 20 °C |
| Betriebszeit | 130 - 230 ms Öffnung; 40 - 80 ms Schließung |
| Mechanische Lebensdauer | 5 Mcycles |
| Max. Betriebsrate | 600 cyc/h 55 °C |
Zusatzmerkmale5
| Spulentechnologie | Ohne integriertes Beschaltungsmodul |
|---|---|
| Steuerkreisspannungsgrenzen | Betrieb: 0,85 - 1,1 Uc 40 - 400 Hz (bei 55 °C); Abfallspannung: 0,2 - 0,4 Uc 40 - 400 Hz (bei 55 °C) |
| Anzugsleistung In VA | 2100 VA 40 - 400 Hz cos phi 0,9 (bei 20 °C) |
| Halteleistungsaufnahme In VA | 50 VA 40 - 400 Hz cos phi 0,3 (bei 20 °C) |
| Wärmeabgabe | 44 W bei 40 - 400 Hz |
Montage3
| Umgebungstemperatur Bei Betrieb | -5…55 °C |
|---|---|
| Produktgewicht | 3 kg |
| Menge Pro Satz | Satz à 2 |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 18,500 cm |
| VPE 1 Breite | 18,500 cm |
| VPE 1 Länge | 25,500 cm |
| Verpackungsgewicht (Lbs) | 3,088 kg |
| VPE 2 Art | S03 |
| VPE 2 Menge | 2 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 6,614 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
