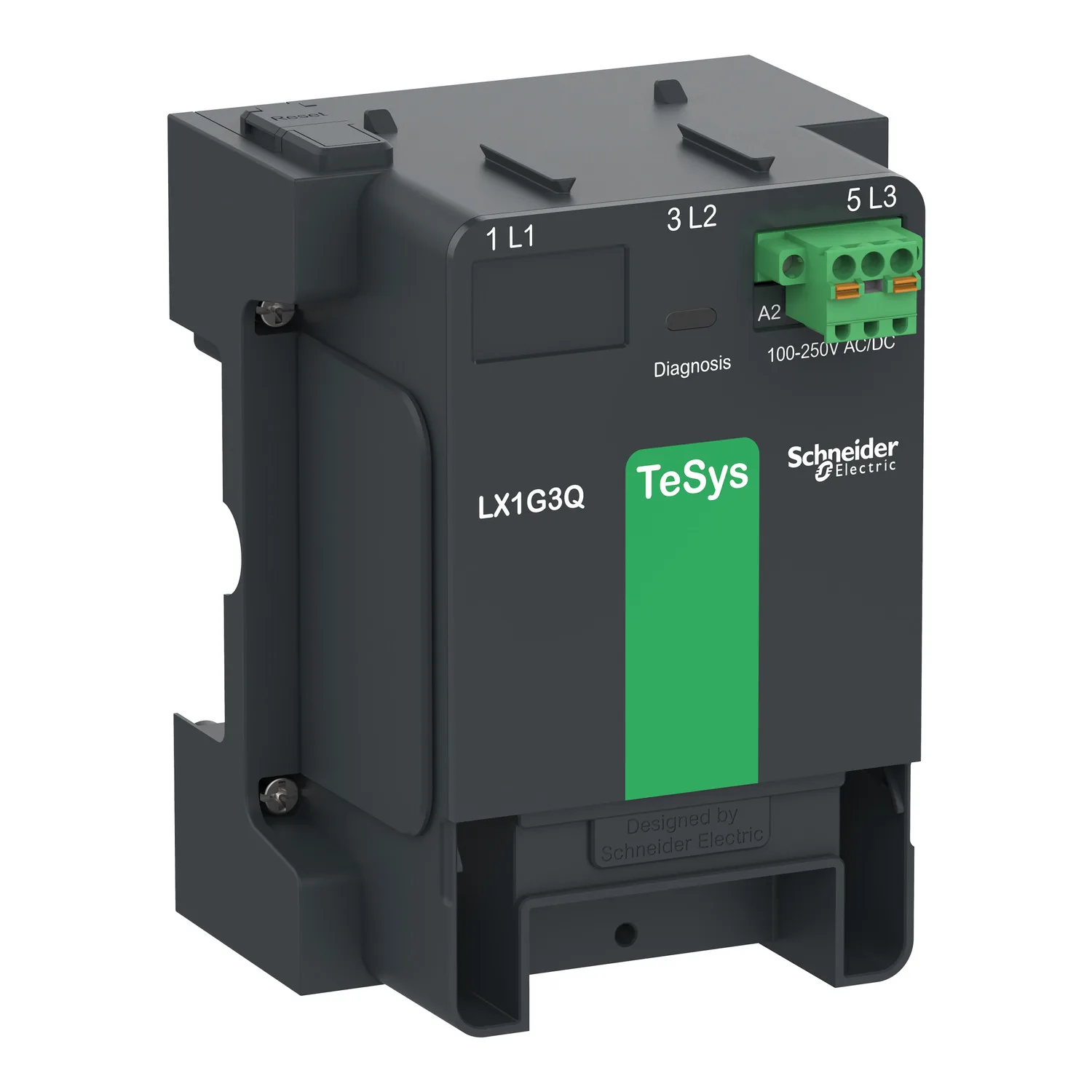

Steuermodul für TeSys Giga Schütz LC1G115-225/3P mit 48-130V AC/DC Ansteuerung in Standardausführung
Schneider LX1G3QEHEN, Steuermodul für TeSys Giga Schütz LC1G115-225/3P mit 48-130V AC/DC Ansteuerung in Standardausführung. Kategorie: TeSys Giga contactors. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LX1G3QEHEN
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:424.20 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- TeSys
- Produkt- Oder Komponententyp
- Schützspule
- Kurzbezeichnung Des Geräts
- LX1G
- Beschreibung Der Pole
- 3P
Produktbeschreibung
Es handelt sich um ein 48-130V AC/DC Steuermodul für das 3-polige TeSys Giga 115-225 Schütz (Standardausführung). Die Spule ist für einen geringeren Energieverbrauch und eine größere Spannungsbandbreite ausgelegt, der Anschluss erfolgt über eine Federklemme. Es ermöglicht den Betrieb des Schützes mit hohen AC-3 Betriebsraten bis 600 Zyklen/Stunde und Umgebungen bis 60°C. Das Steuermodul verfügt über Steckverbinder für den Anschluss der Spulensteuerung A1, des A2 Stromkreises, des Polstatus und der Diagnosesignalisierung. Lokale Kontaktverschleißdiagnose (CWD) als Standardfunktion, kontinuierliche Überwachung mit Zustands- und Alarmanzeigen. Es bietet IP2x-Schutz an der Vorderseite mit Abdeckungen, die IEC 60529 und VDE 0106 entsprechen. Es ist von vorne zugänglich und wird mit sehr geringen Ausfallzeiten gewartet. Einzigartiger QR-Code bietet schnellen Zugriff auf vollständige Produktdaten.
Technische Daten
Hauptmerkmale10
| Baureihe | TeSys |
|---|---|
| Produkt- Oder Komponententyp | Schützspule |
| Kurzbezeichnung Des Geräts | LX1G |
| Beschreibung Der Pole | 3P |
| Kompatible Produktfamilie | TeSys G LX1G Schützspule |
| Produktkompatibilität | LC1G115 - 225 |
| [Uc] Steuerkreisspannung | 48 - 130 V AC/DC 50/60 Hz |
| Betriebszeit | 20 - 35 ms Öffnung; 40 - 55 ms Schließung |
| Mechanische Lebensdauer | 5 Mcycles |
| Max. Betriebsrate | 600 cyc/mn 60 °C |
Zusatzmerkmale7
| Spulentechnologie | Integrierte bidirektionale Spitzenbegrenzung |
|---|---|
| Steuerkreisspannungsgrenzen | Betrieb: 0,8 - 1,1Uc (bei 60 °C); Abfallspannung: 0 - 0.45 Uc (bei 60 °C) |
| Anschlüsse - Klemmen | Steuerkreis: Steckabschluss 1 Kabel(n) 0,2…2,5 mm² robust verdrillt ohne Kabelendhülse AWG 26 - AWG 12; Steuerkreis: Steckabschluss 1 Kabel(n) 0,25…2,5 mm² flexibel mit Kabelendhülse AWG 24 - AWG 14; Steuerkreis: Steckabschluss 2 Kabel(n) 0,5…1,0 mm² starr oder verseilt mit Kabelendhülse AWG 20 - AWG 18 |
| Anzugsleistung In VA | 630 VA bei 120 V AC, 60 Hz |
| Anzugsleistung In W | 445,0 W DC |
| Halteleistungsaufnahme In VA | 15,6 VA bei 120 V AC, 60 Hz |
| Halteleistungsaufnahme In W | 4,4 W für DC Netzwerk |
Montage12
| Schutzart (IP) | IP20 entspricht IEC 60529 |
|---|---|
| Betriebshöhe | 3.000 m ohne Leistungsreduzierung; 5.000 m mit Leistungsminderungsfaktor |
| Elektromagnetische Verträglichkeit | EMV-Störfestigkeit entspricht IEC 60947-4-1; Emissionstests Kriterien A entspricht IEC 60947-4-1; Störfestigkeit gegen abgestrahlte radioelektrische Störungen - Teststufe: 20 V/m entspricht EN/IEC 61000-4-3; Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht SEMI F47 |
| Normen | EN/IEC 60947-4-1; UL 60947-4-1A; CSA C22.2 Nr. 60947-4-1 |
| Verschmutzungsgrad | 3 entspricht IEC 60947-1 |
| Umgebungstemperatur Bei Betrieb | -25…60 °C |
| Umgebungstemperatur Bei Lagerung | -60…80 °C |
| Geräte-Umgebungstemperatur | -40…70 °C bei Uc |
| Höhe | 144,5 mm |
| Breite | 105,7 mm |
| Tiefe | 94,0 mm |
| Menge Pro Satz | 1 |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 17,000 cm |
| VPE 1 Breite | 22,000 cm |
| VPE 1 Länge | 18,500 cm |
| Verpackungsgewicht (Lbs) | 1,100 kg |
| VPE 2 Art | S03 |
| VPE 2 Menge | 2 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 3,124 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 16 |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm |
| VPE 3 Gewicht | 32,432 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
