Schneider

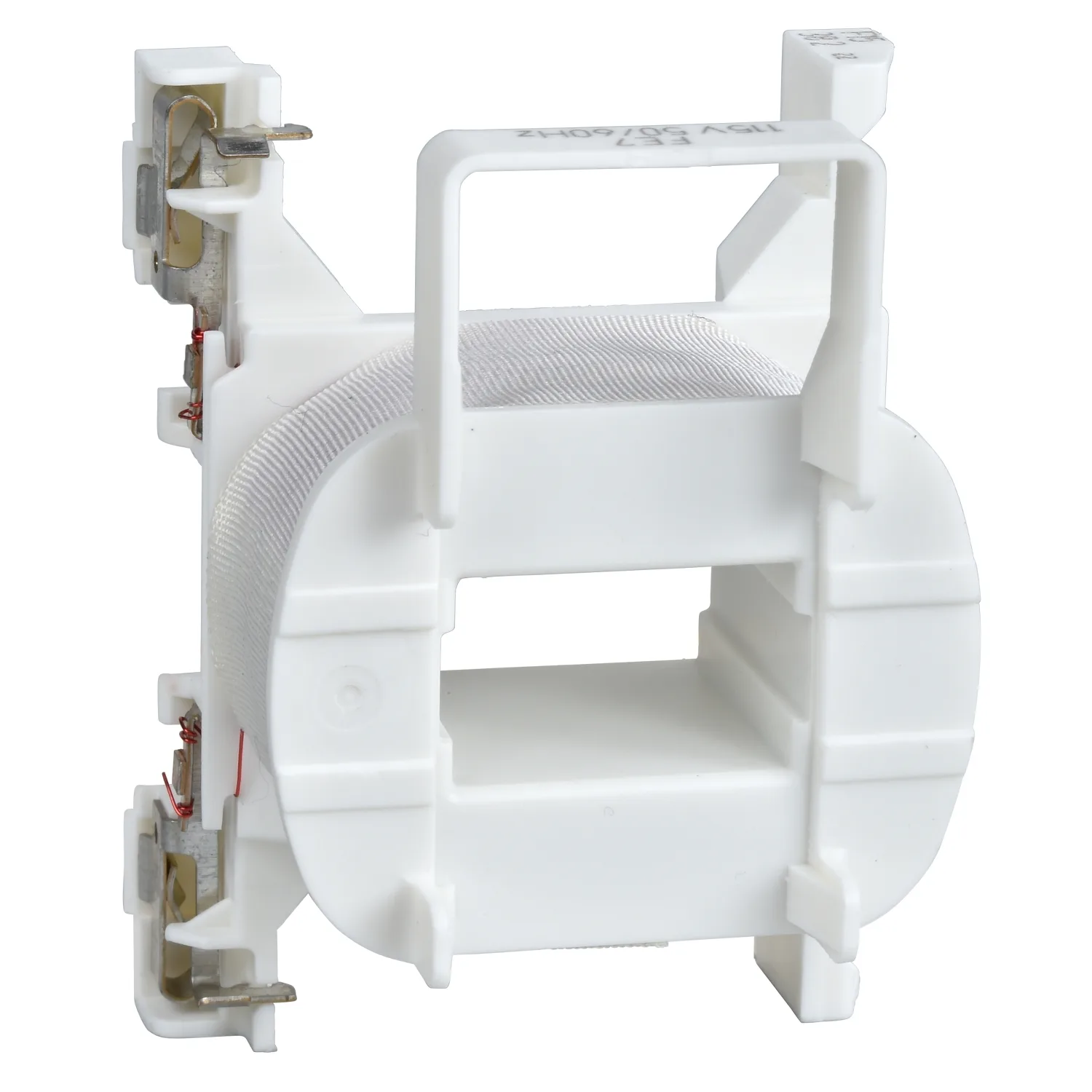

Schützspule, 380V50/60Hz, für D09-D38
Schneider LXD1Q7, Schützspule, 380V50/60Hz, für D09-D38. Kategorie: TeSys Deca Advanced. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LXD1Q7
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:18.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- TeSys
- Produkt- Oder Komponententyp
- Schützspule
- Kurzbezeichnung Des Geräts
- LXD1
- Steuerstromkreis-Typ
- AC bei 50/60 Hz
Produktbeschreibung
380V 50/60Hz-AC-Spule für Schütze TeSys D. Zur Verwendung mit 3- und 4-poligen Schützen LC1 D09 bis D38 und LC1 DT20 bis DT40. Es arbeitet in den Spannungsgrenzen 0,8-1,1 Uc (50 Hz), 0,85-1,1 Uc (60 Hz) und Umgebungen bis 60 °C.
Technische Daten
Hauptmerkmale10
| Baureihe | TeSys |
|---|---|
| Produkt- Oder Komponententyp | Schützspule |
| Kurzbezeichnung Des Geräts | LXD1 |
| Steuerstromkreis-Typ | AC bei 50/60 Hz |
| [Uc] Steuerkreisspannung | 380 V AC 50/60 Hz |
| Durchschnittlicher Widerstand | 1551 Ohm bei 20 °C |
| Induktivität Des Geschlossenen Stromkreises | 55 H |
| Produktkompatibilität | LC1DT20 - DT40; CAD; LC1D09 - D38 |
| Mechanische Lebensdauer | 15 Mcycles |
| Max. Betriebsrate | 3600 cyc/h 60 °C |
Zusatzmerkmale5
| Spulentechnologie | Ohne integriertes Beschaltungsmodul |
|---|---|
| Steuerkreisspannungsgrenzen | Abfallspannung: 0,3 - 0,6 Uc bei 50/60 Hz (bei <60 °C); Betrieb: 0,8 - 1,1Uc bei 50 Hz (bei <60 °C); Betrieb: 0,85 - 1,1 Uc bei 60 Hz (bei <60 °C) |
| Anzugsleistung In VA | 70 VA 60 Hz cos phi 0,75 (bei 20 °C); 70 VA 50 Hz cos phi 0,75 (bei 20 °C) |
| Halteleistungsaufnahme In VA | 7,5 VA 60 Hz cos phi 0,3 (bei 20 °C); 7 VA 50 Hz cos phi 0,3 (bei 20 °C) |
| Wärmeabgabe | 2…3 W bei 50/60 Hz |
Montage2
| Umgebungstemperatur Bei Betrieb | -5…60 °C |
|---|---|
| Produktgewicht | 0,07 kg |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 4,500 cm |
| VPE 1 Breite | 6,300 cm |
| VPE 1 Länge | 4,000 cm |
| Verpackungsgewicht (Lbs) | 65,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 100 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 7,233 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
