Schneider

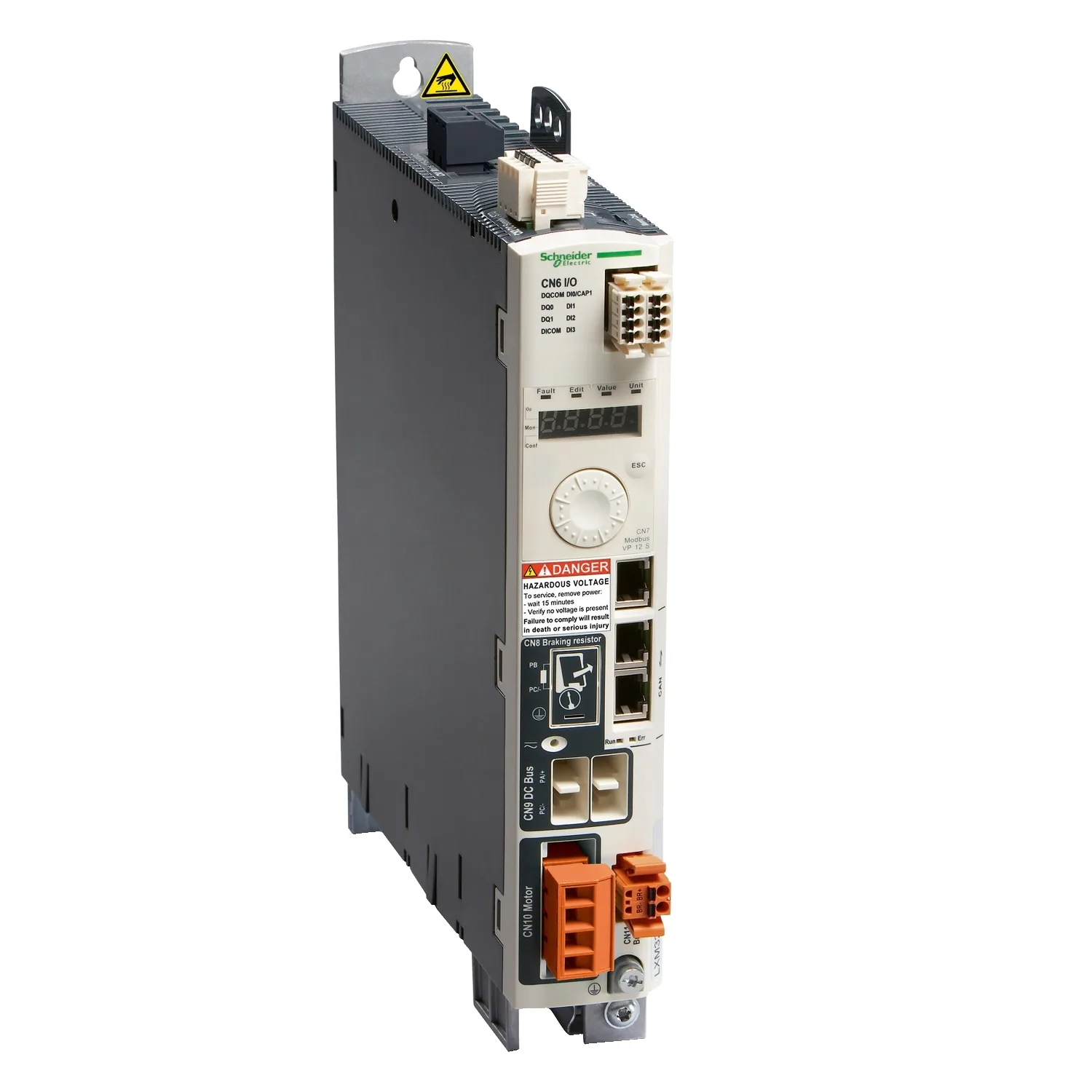

Motion Servoverstärker, Lexium 32 Advanced, CAN, 208/400V 3phasig, 24A, 72Apk, 7kW
Schneider LXM32AD72N4, Motion Servoverstärker, Lexium 32 Advanced, CAN, 208/400V 3phasig, 24A, 72Apk, 7kW. Kategorie: Lexium 32 & Motors. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LXM32AD72N4
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:2,704.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Lexium 32
- Kurzbezeichnung Des Geräts
- LXM32A
- Produkt- Oder Komponententyp
- Motion Servoantrieb
- Format Des Laufwerks
- Buch
Produktbeschreibung
Lexium - Servoantrieb - Lexium 32 - Dreiphasige Versorgungsspannung 208/480 V - 0,4 kW
Technische Daten
Hauptmerkmale15
| Baureihe | Lexium 32 |
|---|---|
| Kurzbezeichnung Des Geräts | LXM32A |
| Produkt- Oder Komponententyp | Motion Servoantrieb |
| Format Des Laufwerks | Buch |
| Anzahl Der Netzphasen | 3-phasige Versorgung |
| [UH,nom] Bemessungs-Betriebsspannung | 200 - 240 V -15 - +10 %; 380 - 480 V -15 - +10 % |
| Versorgungsspannungsgrenzen | 170…264 V; 323…528 V |
| Versorgungsfrequenz | 50/60 Hz -5 - 5 % |
| Netzwerkfrequenz | 47,5 - 63 Hz |
| EMV-Filter | Integriert |
| Kontinuierlicher Ausgangsstrom | 24 A bei 8 kHz |
| Ausgangsstrom 3s Spitze | 72 A bei 208 V für 5 s; 72 A bei 480 V für 5 s |
| Maximale Dauerleistung | 6500 W bei 208 V; 13000 W bei 400 V; 13000 W bei 480 V |
| Nennleistung | 5 kW bei 208 V 8 kHz; 7 kW bei 400 V 8 kHz; 7 kW bei 480 V 8 kHz |
| Netzstrom | 21,1 A, THDI of 34 % bei 208 V, mit externer Netzdrossel von 1 mH; 22,5 A, THDI of 45 % bei 400 V, mit externer Netzdrossel von 1 mH; 19,5 A, THDI of 55 % bei 480 V, mit externer Netzdrossel von 1 mH; 21,9 A, THDI of 106 % bei 208 V, ohne externe Netzdrossel; 17,3 A, THDI of 126 % bei 400 V, ohne externe Netzdrossel; 14,6 A, THDI of 129 % bei 480 V, ohne externe Netzdrossel |
Zusatzmerkmale40
| Taktfrequenz | 8 kHz |
|---|---|
| Überspannungskategorie | III |
| Max. Leckstrom | 30 mA |
| Ausgangsspannung | = Versorgungsspannung |
| Elektrische Isolation | Zwischen Leistungs- und Steuerungsteil |
| Kabeltyp | Einsträngiges IEC Kabel (Temperatur: 50 °C) Kupfer 90 °C XLPE/EPR |
| Elektrischer Anschluss | Klemme, Klemmkapazität: 3 mm², AWG 12 (CN8); Klemme, Klemmkapazität: 5 mm², AWG 10 (CN1); Klemme, Klemmkapazität: 5 mm², AWG 10 (CN10) |
| [M] Anzugsdrehmoment | CN8: 0,5 Nm; CN1: 0,7 Nm; CN10: 0,7 Nm |
| Anzahl Digitale Eingänge | 1 Erfassen diskrete Eingänge; 2 Sicherheit diskrete Eingänge; 4 Logik diskrete Eingänge |
| Digitaler Eingang | Erfassen (CAP Klemmen); Logik (DI Klemmen); Sicherheit (Komplement von STO_A, Komplement von STO_B Klemmen) |
| Abtastdauer | DI: 0,25 ms diskret |
| Diskrete Eingangsspannung | 24 V DC für Erfassen; 24 V DC für Logik; 24 V DC für Sicherheit |
| Diskrete Eingangslogik | Positiv (Komplement von STO_A, Komplement von STO_B) bei Status 0: 5 V bei Status 1: > 15 V entspricht EN/IEC 61131-2 Typ 1; Positiv (DI) bei Status 0: > 19 V bei Status 1: < 9 V entspricht EN/IEC 61131-2 Typ 1; Positiv oder negativ (DI) bei Status 0: 5 V bei Status 1: > 15 V entspricht EN/IEC 61131-2 Typ 1 |
| [tA] Antwortzeit | <= 5 ms Komplement von STO_A, Komplement von STO_B |
| Anzahl Diskrete Ausgänge | 2 |
| Digitaler Ausgang | Logik Ausgänge (DO)24 V DC |
| Diskrete Ausgangsspannung | <= 30 V DC |
| Diskrete Ausgangslogik | Positiv oder negativ (DO) entspricht EN/IEC 61131-2 |
| Prellzeit Der Kontakte | <= 1 ms für Komplement von STO_A, Komplement von STO_B; 2 µs für CAP; 0,25 µs - 1,5 ms für DI |
| Bremsstrom | 50 mA |
| Reaktionszeit Am Ausgang | 250 µs (DO) für diskret Ausgang (Ausgänge) |
| Typ Des Steuersignals | Rückführsignal vom Servomotor-Encoder |
| Schutzart | Gegen Verpolung: Eingangssignal; Gegen Kurzschlüsse: Ausgangssignale |
| Sicherheitsfunktion | STO (Safe Torque Off) Sicher abgeschaltetes Drehmoment, integriert |
| Sicherheitsniveau | SIL 3 entspricht EN/IEC 61508; PL = e entspricht ISO 13849-1 |
| Kommunikationsschnittstelle | CANmotion, integriert; CANopen, integriert |
| Anschlusstyp | RJ45 (CN4 oder CN5 gekennzeichnet) für CANmotion; RJ45 (CN4 oder CN5 gekennzeichnet) für CANopen |
| Zugriffsmethode | Slave |
| Übertragungsgeschwindigkeit | 1 MBit/s für eine Bus-Länge von 4 m für CANopen, CANmotion; 125 kBit/s für eine Bus-Länge von 500 m für CANopen, CANmotion; 250 kbps für eine Bus-Länge von 250 m für CANopen, CANmotion; 50 kbps für eine Bus-Länge von 1000 m für CANopen, CANmotion; 500 kBit/s für eine Bus-Länge von 100 m für CANopen, CANmotion |
| Anzahl Der Adressen | 1…127 für CANopen, CANmotion |
| Kommunikationsdienst | 1 SDO (Empfangen) für CANmotion; 1 SDO (Senden) für CANmotion; 2 PDOs gemäß DSP 402 für CANmotion; 2 SDOs Empfang für CANopen; 2 SDOs Senden für CANopen; 4 PDOs mit frei konfigurierbarer Zuordnung für CANopen; CANopen-Geräteprofil Frequenzumrichter und Motion Control für CANopen, CANmotion; Emergency für CANopen, CANmotion; Eventgetriggert, zeitgetriggert, fernangefragt, Sync (zyklisch), Sync(azyk |
| LED-Statusanzeige | 1 LED (rot) Spannungsversorgung des Servoverstärkers; 1 LED Fehler; 1 LED RUN (Betrieb) |
| Signalisierungsfunktion | Fehleranzeige 7 Segmente |
| Beschriftung | CE |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Produktkompatibilität | Servomotor BMH (140 mm, 2 Motor-Stacks); Servomotor BMH (140 mm, 3 Motor-Stacks); Servomotor BMH (190 mm, 1 Motor-Stacks); Servomotor BMH (190 mm, 2 Motor-Stacks); Servomotor BMH (190 mm, 3 Motor-Stacks); Servomotor BMH (205 mm, 3 Motor-Stacks); Servomotor BSH (140 mm, 2 Motor-Stacks); Servomotor BSH (140 mm, 3 Motor-Stacks); Servomotor BSH (140 mm, 4 Motor-Stacks) |
| Breite | 108 mm |
| Höhe | 270 mm |
| Tiefe | 237 mm |
| Produktgewicht | 4,8 kg |
Montage13
| Elektromagnetische Verträglichkeit | Leitungsgebundene elektromagnetische Verträglichkeit, Klasse A, Gruppe 1 entspricht EN 55011; Leitungsgebundene elektromagnetische Verträglichkeit, Klasse A Gruppe 2 entspricht EN 55011; Leitungsgebundene elektromagnetische Verträglichkeit, Umwelt 2 Klasse C3 entspricht EN/IEC 61800-3; Leitungsgebundene elektromagnetische Verträglichkeit, Kategorie C2 entspricht EN/IEC 61800-3; Leitungsgebundene e |
|---|---|
| Normen | EN/IEC 61800-3; EN/IEC 61800-5-1 |
| Produktzertifizierungen | CSA; TÜV; UL |
| Schutzart (IP) | IP20 entspricht EN/IEC 60529; IP20 entspricht EN/IEC 61800-5-1 |
| Vibrationsfestigkeit | 1 Gn (f= 13…150 Hz) entspricht EN/IEC 60068-2-6; 1,5 mm Spitze zu Spitze (f= 3…13 Hz) entspricht EN/IEC 60068-2-6 |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht EN/IEC 60028-2-27 |
| Verschmutzungsgrad | 2 entspricht EN/IEC 61800-5-1 |
| Umgebungseigenschaften | Klasse 3C1 entspricht IEC 60721-3-3 |
| Relative Feuchte | Klasse 3K3 (5 bis 85 %) Betauung nicht zulässig entspricht IEC 60721-3-3 |
| Umgebungstemperatur Bei Betrieb | 0…50 °C entspricht UL |
| Umgebungstemperatur Bei Lagerung | -25…70 °C |
| Kühlungstyp | Integrierter Lüfter |
| Betriebshöhe | = 1.000 m ohne Leistungsreduzierung; > 1000 - 3000 m mit Zuständen |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 14,200 cm |
| VPE 1 Breite | 27,500 cm |
| VPE 1 Länge | 32,500 cm |
| Verpackungsgewicht (Lbs) | 5,551 kg |
| VPE 2 Art | S03 |
| VPE 2 Menge | 2 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 11,757 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 16 |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm |
| VPE 3 Gewicht | 103,020 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
