Schneider

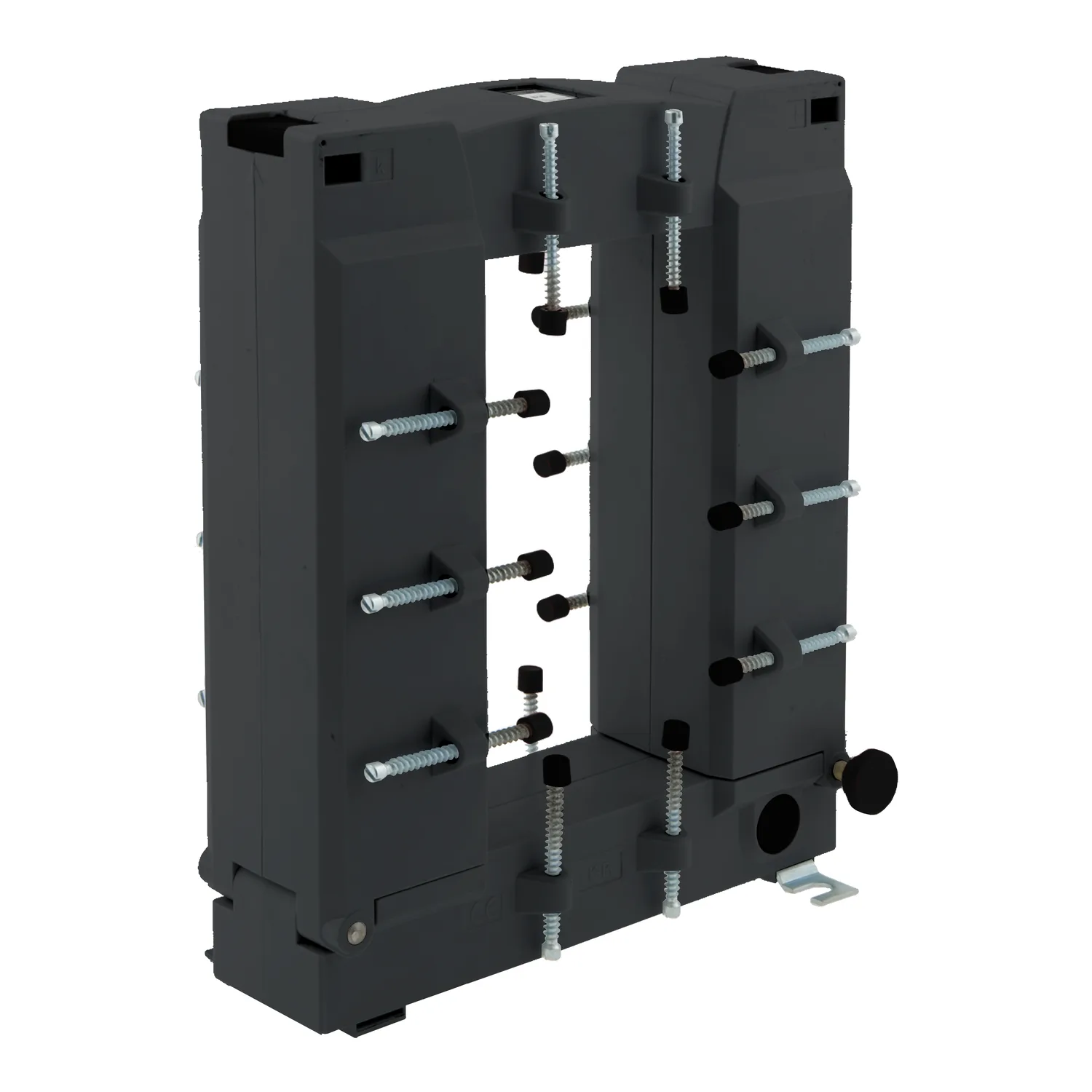

PowerLogic-Umbaustromwandler - Typ GJ, für Schienenprofil - 2500A / 5A
Schneider METSECT5GJ250, PowerLogic-Umbaustromwandler - Typ GJ, für Schienenprofil - 2500A / 5A. Kategorie: Current transformer T1. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:METSECT5GJ250
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:459.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- PowerLogic
- Produkt- Oder Komponententyp
- Stromwandler
- Produktname
- CT
- Sekundärstrom
- 5 A
Produktbeschreibung
Dieser Stromwandler, Standard für Sammelschiene, hat einen Netznennstrom von 2500 A und einen Sekundärstrom von 5 A. Dieser Stromwandler hat eine Öffnung von 85 mm x 165 mm. Kompatibel mit einem einzelnen Ausgang für Stange: 80 mm x 160 mm. Bürde und Genauigkeitsklasse wie folgt: Klasse 0,5 maximale Leistung: 10 VA.
Hauptmerkmale
- Stromwandler mit festem Kern (IEC) für verschiedene Anwendungen
- Kompakte Größe, geeignet für verschiedene Leitergrößen
- Tropentauglichkeit für raue Umgebungsbedingungen
- Gut angepasster Stromwandler für hohe Genauigkeitsklassen
- Vereinfachte Installation für Nachrüstungsanwendungen
Technische Daten
Hauptmerkmale6
| Baureihe | PowerLogic |
|---|---|
| Produkt- Oder Komponententyp | Stromwandler |
| Produktname | CT |
| Sekundärstrom | 5 A |
| Genauigkeitsklasse | Klasse 0,5 bei 10 VA |
| [In] Bemessungsstrom | 2500 A |
Zusatzmerkmale14
| Typ Des Stromwandlers | Standard für Sammelschiene; Spaltungskern |
|---|---|
| Stromwandlerverhältnis | 2500/5 |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 2500 A |
| Max. Sicherheitsfaktor | 10 |
| Zulässiger Strom | 60000 A während 1 s |
| [Ue] Bemessungs-Betriebsspannung | < 720 V 50 Hz |
| [Ui] Bemessungs-Isolationsspannung | 3 kV 50 Hz für 1 Minute |
| Montagemodus | Durch Schrauben |
| Montagehalterung | DIN-Schiene; Mit Schrauben auf einer Oberfläche befestigt |
| Breite | Außerhalb: 195 mm; Innen: 85 mm |
| Höhe | Außerhalb: 243 mm; Innen: 165 mm |
| Tiefe | 79 mm |
| Elektrische Isolationsklasse | Klasse E |
| Öffnung Der Schienen | 85 x 165 |
Montage3
| Normen | VDE 0414; DIN 42600-2; DIN EN 61869-1; DIN EN 61869-2 |
|---|---|
| Umgebungstemperatur Bei Betrieb | -5…40 °C |
| Umgebungstemperatur Bei Lagerung | -25…70 °C |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 8,5 cm |
| VPE 1 Breite | 19,5 cm |
| VPE 1 Länge | 25,0 cm |
| Verpackungsgewicht (Lbs) | 4,02 kg |
| VPE 2 Art | S03 |
| VPE 2 Menge | 4 |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm |
| VPE 2 Gewicht | 16,5 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
