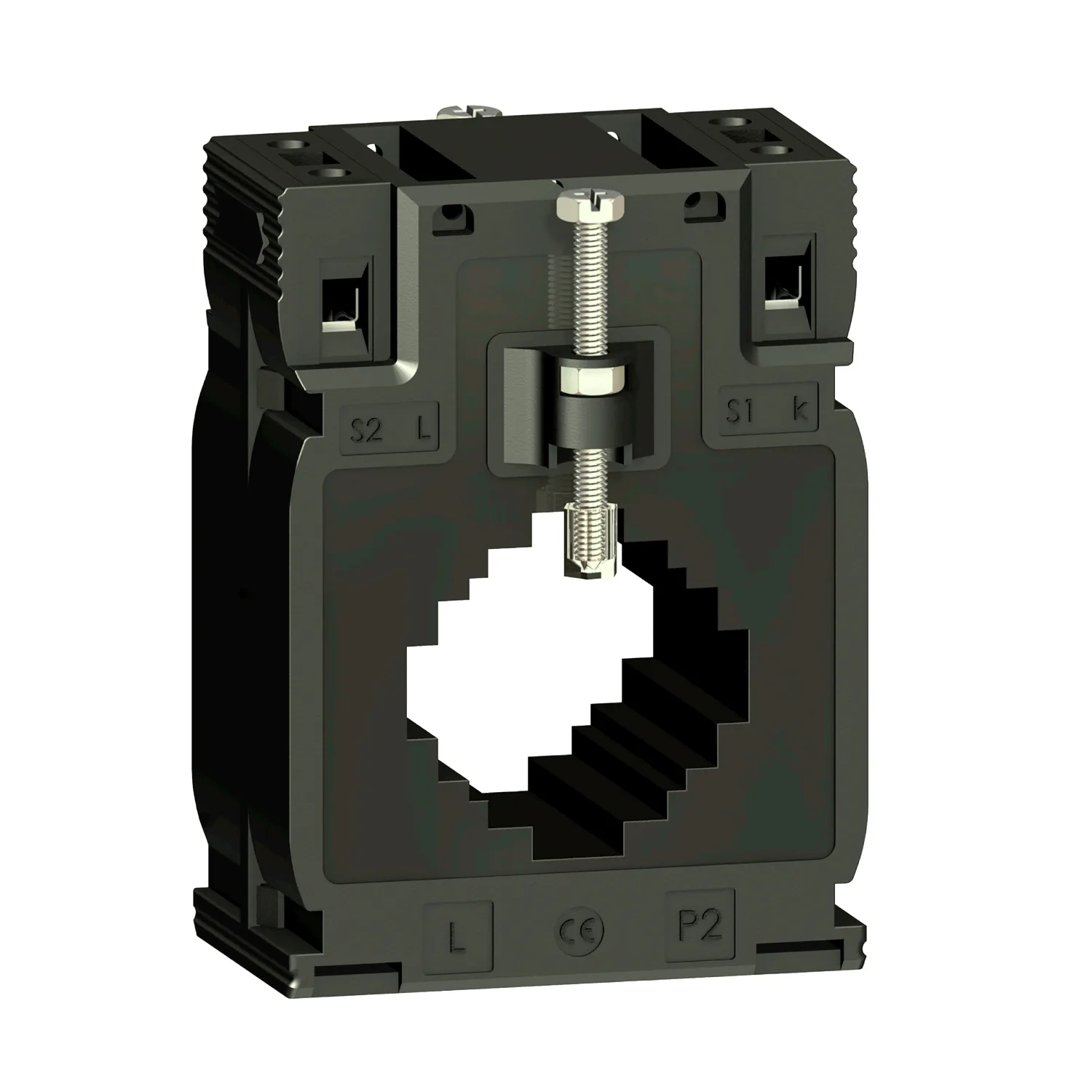

Wandler TI 300/5 FL.Sammelschiene 10x40 20x32 25x25
Schneider METSECT5MC030, Wandler TI 300/5 FL.Sammelschiene 10x40 20x32 25x25. Kategorie: Current transformer T1. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:METSECT5MC030
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:40.10 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- PowerLogic
- Produkt- Oder Komponententyp
- Stromwandler
- Produktname
- CT
- Sekundärstrom
- 5 A
Produktbeschreibung
PowerLogic. Stromwandler TI, Typ MC - für Kabel bis DM 32 mm und Schienenprofil bis 10 x 40 / 20 x 32 / 25 x 25 mm. Wandler TI 300/5. Grösse_Ipn_5A 300, Leistung VA GKl 0.5 5, Leistung VA GKl 1 8. Abmessungen (BxHxT) 70 x 95 x 65 mm. Wandlerverhältnis von Primärstrom lpn zu Sekundärstrom Isn von 5 A für Messgeräte. Betriebsbemessungsspannung Ue max. 720 V, Frequenz 50-60 Hz. Sicherheitsfaktor 40-4000 A FS < 5, 5000-6000 A FS < 10. inkl. plombierbare Abdeckung bzw. für Wandlertypen MA, MB, MC, MD als Zubehör. Montage auf Kabel oder Schiene mit isolierter Klemmschraube (außer Typ CC). Auf Montageplatte oder DIN-Profilschiene (außer Typen DX und VV). Schutzart IP20. Betriebstemperatur klimafeste Ausführung -25°C bis 50°C bzw. +60°C, relative Luftfeuchtigkeit > 95 %.
Hauptmerkmale
- Stromwandler mit festem Kern (IEC) für verschiedene Anwendungen
- Kompakte Größe, geeignet für verschiedene Leitergrößen
- Tropentauglichkeit für raue Umgebungsbedingungen
- Gut angepasster Stromwandler für hohe Genauigkeitsklassen
- Mehrere sekundäre Anschlussmöglichkeiten für unterschiedliche Montageprofile
Technische Daten
Hauptmerkmale6
| Baureihe | PowerLogic |
|---|---|
| Produkt- Oder Komponententyp | Stromwandler |
| Produktname | CT |
| Sekundärstrom | 5 A |
| Genauigkeitsklasse | Klasse 0,5 bei 5 VA; Klasse 1 bei 8 VA |
| [In] Bemessungsstrom | 300 A |
Zusatzmerkmale19
| Typ Des Stromwandlers | Klimafest für Schiene und Kabel; Massivkern |
|---|---|
| Stromwandlerverhältnis | 300/5 |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 18 kA |
| Dynamischer Haltestrom | 2,5 Ith |
| Max. Sicherheitsfaktor | 5 |
| [Ue] Bemessungs-Betriebsspannung | < 720 V AC 50/60 Hz |
| [Ui] Bemessungs-Isolationsspannung | 3 kV 50 Hz für 1 Minute |
| Montagemodus | Isolierte Feststellschraube; Aufsteckbar; Durch Schrauben |
| Montagehalterung | Montageplatte; DIN-Schiene; Sammelschiene |
| Breite | Außerhalb: 70 mm; Innen: 41 mm |
| Höhe | Außerhalb: 95 mm; Innen: 41 mm |
| Tiefe | Rahmen : 45 mm; Gesamt : 65 mm |
| Durchmesser | 32 mm |
| Produktgewicht | 0,389 kg |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 3 kV |
| Elektrische Isolationsklasse | Klasse B |
| Äußerer Kabeldurchmesser | 32 mm |
| Öffnung Der Schienen | 32,5 x 20,5; 25,5 x 25,5; 40,5 x 10,5 |
| Dichtung | Ohne |
Montage5
| Normen | IEC 61869-2; VDE 0414 |
|---|---|
| Produktzertifizierungen | CE |
| Schutzart (IP) | IP20 |
| Relative Luftfeuchtigkeit | 0…95 % |
| Umgebungstemperatur Bei Betrieb | -25…60 °C |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 7,0 cm |
| VPE 1 Breite | 9,0 cm |
| VPE 1 Länge | 11,5 cm |
| Verpackungsgewicht (Lbs) | 382,0 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 33 |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm |
| VPE 2 Gewicht | 13,093 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
