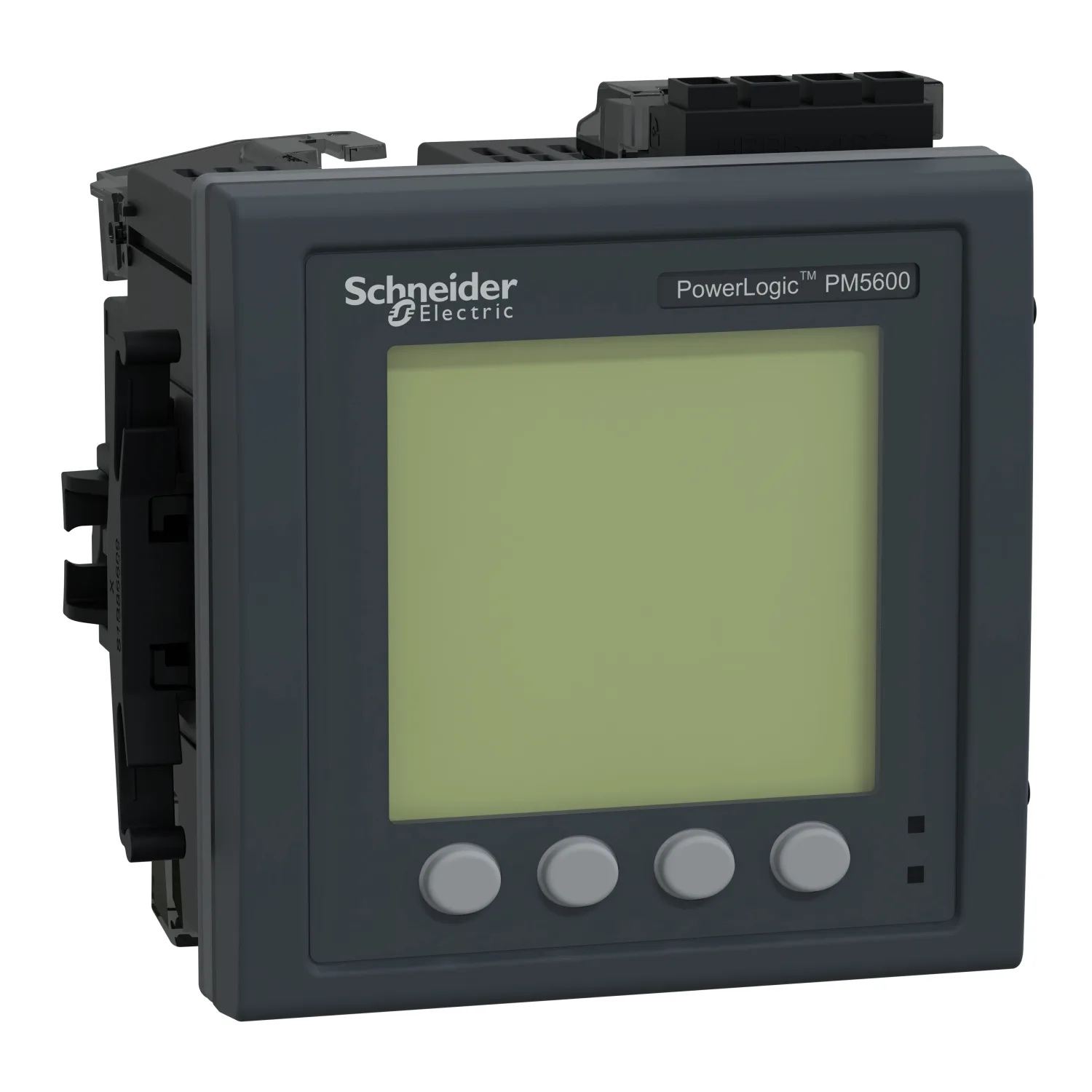

Universalmessgerät PM5660, 2 Ethernet, bis 63. Harmonischen, 2 Digitaleingang und 2 -ausgang, RCM, Klasse 0,2s
Schneider METSEPM5660, Universalmessgerät PM5660, 2 Ethernet, bis 63. Harmonischen, 2 Digitaleingang und 2 -ausgang, RCM, Klasse 0,2s. Kategorie: PowerLogic PM5000. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:METSEPM5660
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:977.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- PowerLogic
- Produktname
- PowerLogic PM5000
- Produkt- Oder Komponententyp
- Leistungsmesser
- Kurzbezeichnung Des Geräts
- PM5660
Produktbeschreibung
Das PowerLogic PM5660 ist ein Universalmessgerät für den Fronteinbau (96 mm x 96 mm) mit vollgraphischer und hinterleuchteter LCD Anzeige. Das Messgerät bietet eine Genauigkeit der Klasse 0,2s gemäß der Norm IEC 62053-22 und 128 Abtastungen pro Zyklus. Das Messgerät misst Energie, Wirk- und Blindleistung, Spannung, Strom, Frequenz, Leistungsfaktor und bis zur 63. Oberschwingung. Mit 4 Quadranten Energiemessung. 1,1 MegaBytes Speicher für bis zu 14 wählbare Parameter mit konfigurierbarem Intervall und Dauer. Dieses Messgerät verfügt auch über eine direkte Überwachung des Neutralleiters und eine Differenzstromüberwachung mit Fehlerstromberechnung. Das Gerät funktioniert in einem 50Hz oder 60Hz Netz und akzeptiert eine Versorgungsspannung von 100 bis 480 VAC und 125 bis 250 VDC. Der Bemessungsstrom dieses Messgerätes beträgt 1 A oder 5 A und unterstützt Konfigurationen mit einer Phase und Neutralleiter, drei Phasen oder drei Phasen und Neutralleiter. Der Bereich der Messspannung zwischen den Phasen beträgt 20 bis 690 VAC bei 45 bis 65 Hz. Der Messbereich zwischen Phase und Nullleiter beträgt 20 bis 400 VAC bei 45 bis 65 Hz. Kommunikationsprotokolle sind Modbus RTU und ASCII 2 Drähte mit Schnittstelle RS485 sowie Modbus TCP/IP, Ethernet/IP und BACnet/IP basierend auf 10/100 Mbit/s, Daisy Chain Ethernet mit RJ45 Anschlussunterstützung. Die integrierten Kommunikationsfunktionen ermöglichen die Unterstützung des DNP 3.0 Protokolls, den Zugriff auf einen integrierten Webserver und ein serielles zu Ethernet Gateway. Das Messgerät verfügt auch über 2 digitale Eingänge mit Impuls Unterstützung, 2 RCM Eingänge und 2 digitale Ausgänge. Es gibt 52 konfigurierbare Alarme und es werden 8 Tarife unterstützt. Die Produktabmessungen sind wie folgt: Breite 96 Millimeter, Tiefe 77 Millimeter, Höhe 96 Millimeter und Produktgewicht 450 g.
Hauptmerkmale
- Leistungsfähige Universalmessgeräte
- Einfaches Energiemonitoring, kompatibel mit Gebäudemanagementsystemen
- Digitale Ein- und Ausgänge für Impulsüberwachung und Eingang RCM
- Modbus RS 485, TCP/ IP, Ethernet IP, BACnet Protokolle für vielfältige Anwendungen
- Identifizierung von Energieeinsparmöglichkeiten mit einer Genauigkeitsklasse 0,2s
Technische Daten
Hauptmerkmale4
| Baureihe | PowerLogic |
|---|---|
| Produktname | PowerLogic PM5000 |
| Produkt- Oder Komponententyp | Leistungsmesser |
| Kurzbezeichnung Des Geräts | PM5660 |
Zusatzmerkmale38
| Analyse Der Netzqualität | bis zur 63. Oberschwingung; Differenzstrom-Überwachung |
|---|---|
| Messgerätetyp | Gemessener Neutralleiterstrom; Berechneter Erdschlussstrom; Fehlerstrom I0 |
| Geräteanwendung | Gateway; Erfassung von S0-Impulsen für Messungen von Wasser, Luft, Gas, Strom, Dampf; Stromüberwachung; Multitarif |
| Messwerttyp | Strom; Spannung; Frequenz; Leistungsfaktor; Energie; Wirk- und Blindleistung |
| Versorgungsspannung | 100 - 300 V DC; 90 - 528 V AC 45 - 65 Hz |
| Netzwerkfrequenz | 60 Hz; 50 Hz |
| [In] Bemessungsstrom | 1 A; 5 A |
| Netzwerktyp | 3P + N; 3P; 1P + N |
| Max. Leistungsaufnahme In VA | 16 VA bei 480 V |
| Durchlaufzeit | 35 ms 120 V AC typisch; 129 ms 230 V AC typisch; 50 ms 125 V DC typisch |
| Displaytyp | Integriertes monochromes Grafik-LCD-Display |
| Displayauflösung | 128 x 128 Pixel |
| Abtastrate | 128 Abtastungen/Zyklus |
| Messstrom | 50…10000 mA |
| Analoger Eingangstyp | Spannung (Impedanz 5 MOhm); Strom (Impedanz <= 0,3 mOhm) |
| Messspannung | 20…400 V AC 45 - 65 Hz zwischen Phase und Neutral; 20…828 V AC 45 - 65 Hz zwischen Phasen |
| Frequenzmessbereich | 45…65 Hz |
| Anzahl Der Eingänge | 4 digital |
| Messgenauigkeit | Scheinleistung ± 0,5 %; Frequenz ± 0,05 %; Wirkenergie ± 0,2 %; Blindenergie ± 1 %; Wirkleistung ± 0,2 %; Spannung ± 0,1 %; Leistungsfaktor ± 0,005; Strom ± 0,15 %; Blindleistung ± 1 % |
| Genauigkeitsklasse | Klasse 0,2S Wirkenergie entspricht IEC 62053-22 |
| Anzahl Der Ausgänge | 2 digital |
| Angezeigte Informationen | Tarif (8) |
| Kommunikationsprotokoll | Modbus RTU und ASCII bei 9, 6, 19, 2 und 38,4 kBaud gerade/ungerade oder keine - 2-Draht, Isolierung 2500 V; JBUS; Modbus TCP/IP bei 10/100 Mbit/s, Isolierung 2500 V; Ethernet Modbus TCP/IP daisy chain; BACnet IP; DNP3 über Ethernet |
| Unterstützung Von Kommunikationsanschlüssen | RS485; Ethernet |
| Kommunikations-Gateway | Ethernet/seriell |
| Datenaufzeichnung | Ereignisaufzeichnung; Wartungsprotokolle; Minimal-/Maximalwerte von Echtzeitwerten; Datenprotokolle; Alarmprotokolle; Zeitstempelung |
| Speicherkapazität | 1,1 MB |
| Webdienste | Alarmbenachrichtigung per E-Mail; Webserver; Diagnose über vordefinierte Webseiten; Anzeige der Daten in Echtzeit |
| Ethernet-Service | SNTP-Client; SNMP-Nachrichten |
| Anschlüsse - Klemmen | Spannungsschaltkreis: Schraubklemmenleiste4; Steuerkreis: Schraubklemmenleiste2; Stromwandler: Schraubklemmenleiste6; RS485 Verbindung: Schraubklemmenleiste4; Digitaleingang: Schraubklemmenleiste8; Digitaler Ausgang: Schraubklemmenleiste4; Ethernet-Netzwerk: RJ45 Stecker2 |
| Montagemodus | Flächenbündig |
| Montagehalterung | Rahmenbedingungen |
| Normen | EN 50470-3; IEC 61557-12:2015; IEC 62053-22:2020; IEC 62053-24; IEC 60529; EN 50470-1; UL 61010-1; IEC 62053-23:2020; IEC 62052-11:2020; IEC 62052-31:2015 |
| Produktzertifizierungen | CE entspricht IEC 61010-1; CULus entspricht UL 61010-1 |
| Breite | 96 mm |
| Tiefe | 72 mm |
| Höhe | 96 mm |
| Produktgewicht | 450 g |
Montage7
| Elektromagnetische Verträglichkeit | Grenzwerte für Oberschwingungs-Stromemissionen Klasse A entspricht IEC 61000-3-2; Leitungsgebundene HF-Störungen Level 3 entspricht IEC 61000-4-6; Magnetfeld bei Netzfrequenz Stufe 4 entspricht IEC 61000-4-8; Leitungsgebundene und abgestrahlte Emissionen Klasse B entspricht EN 55022; Begrenzung von Spannungswechseln und -schwankungen sowie Niederspannungsschwankungen entspricht IEC 61000-3-3; Elek |
|---|---|
| Schutzart (IP) | IP54 Anzeige: entspricht IEC 60529; IP30 Rückseite: entspricht IEC 60529 |
| Relative Luftfeuchtigkeit | 5…95 % bei 50 °C nicht kondensierend |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
| Betriebshöhe | <= 3.000 m |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 11,500 cm |
| VPE 1 Breite | 12,600 cm |
| VPE 1 Länge | 13,000 cm |
| Verpackungsgewicht (Lbs) | 602,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 12 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 8,211 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 96 |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm |
| VPE 3 Gewicht | 73,688 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
