Netzanalysator ION Klasse S, PowerLogic PM8240, Standard, integrierte Anzeige, 512 MB, 256 Samples/Periode, AC/DC
Schneider METSEPM8240, Netzanalysator ION Klasse S, PowerLogic PM8240, Standard, integrierte Anzeige, 512 MB, 256 Samples/Periode, AC/DC. Kategorie: PowerLogic™ PM8000 Power Quality Meters. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:METSEPM8240
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:ANGEBOT ANFORDERN
Wichtige Eigenschaften
- Baureihe
- PowerLogic
- Produktname
- PowerLogic PM8000
- Produkt- Oder Komponententyp
- Leistungsmesser
- Kurzbezeichnung Des Geräts
- PM8240
Produktbeschreibung

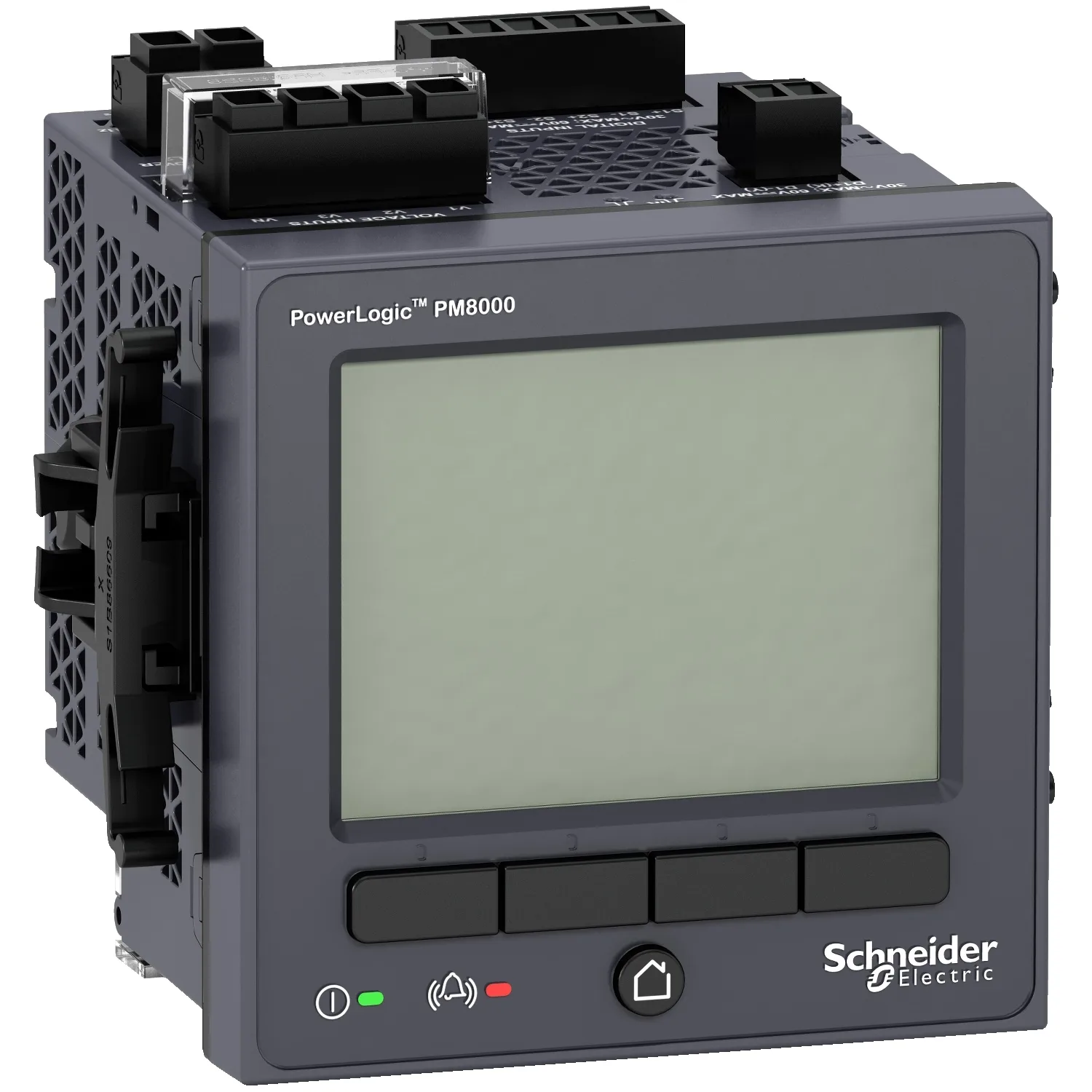

Das PowerLogic PM8240 ist ein Netzanalysator für den Fronteinbau 96 x 96 mm in Nieder- und Mittelspannungsanwendungen mit integriertem Display und AC/DC Steuerspannung. Es wurde entwickelt, um die Verfügbarkeit und Effizienz Ihrer energiekritischen Anlagen zu gewährleisten. Es schafft Energietransparenz und liefert verwertbare Daten zu komplexen Netzqualitätsbedingungen. Mit der modularen, flexiblen und leistungsstarken ION-Technologie lassen sich für jedes Messgerät individuelle Anwendungen erstellen. Es verfügt über eine hohe Genauigkeit, mehrere Kommunikationsanschlüsse, eine webbasierte Benutzeroberfläche und ein grafisches Farbdisplay. Dieser Netzanalysator verfügt außerdem über eine integrierte Netzqualitätsanalyse sowie eine patentierte Störungsrichtungserkennung. Zertifiziert durch unabhängige Labors für die Genauigkeit der Klasse 0,2S bei Wirkenergie (IEC62052-11, IEC62053-24, IEC62053-22). Zertifiziert auch für Netzqualität (IEC62586-2, IEC61000-4-30 Klasse S). Zu den Cybersicherheitsfunktionen gehören sichere Protokolle (HTTPs, sFTP, Secure ION), Protokollierung von Sicherheitsereignissen, Syslog-Protokoll. Möglichkeit zur Aktivierung/Deaktivierung von Kommunikationsanschlüssen und Unterstützung von 50 konfigurierbaren Benutzerkonten zur Verwaltung des Zugangs. Mit 512 MB Speicher für bis zu 50 Datenprotokolle (800 Kanäle), mehr als 50 benutzerdefinierbare Alarme, Kurvenformaufzeichnungen mit bis zu 256 Abtastwerten/Zyklus, 1/2-Zyklus-Effektivwert (RMS) Protokollierung. Der Speicher kann auch für benutzerdefinierte Webseiten, Min/Max Protokolle, Energietrends und Betriebsstunden verwendet werden. Zeitstempel für Ereignisse mit einer Genauigkeit von +/-1ms unter Verwendung der Zeitsynchronisation. Zeitsynchronisationsverfahren, die PTP (IEEE1588), NTP, IRIG-B, GPS ASCII (RS485) und Netzwerk Zeiteinstellungsfunktion umfassen. 3 digitale Eingänge und ein digitaler Ausgang, sowie die Möglichkeit, bis zu 4 Optionsmodule hinzuzufügen. Die Eingang/Ausgang Optionsmodule umfassen 2 Relais und 6 digitale Eingänge oder 2 analoge Ausgänge und 4 analoge Eingänge. Umfangreiche Steuerspannung von 90-415 VAC / 110-415 VDC. Betriebsumgebung von -25 bis +70°C, Luftfeuchtigkeit von 5% bis 95% und Betriebshöhe bis zu 3000 m.
Hauptmerkmale
- Schneller Zugriff auf kritische Informationen für das elektrische Anlagenmanagement
- Vermeidung von Ausfallzeiten durch Verbesserung der Netzqualität
- Unterstützung bei Betriebs- und Nachhaltigkeitsziele
- Informationen über die Einhaltung der Power Quality/Netzqualität Vorschriften
- Prognosen, um Überlastungen, Unsymmetrien oder hohe Lastspitzen zu vermeiden
Technische Daten
Hauptmerkmale6
| Baureihe | PowerLogic |
|---|---|
| Produktname | PowerLogic PM8000 |
| Produkt- Oder Komponententyp | Leistungsmesser |
| Kurzbezeichnung Des Geräts | PM8240 |
| Marktsegment | Gebäude große Gebäude Kostenmanagement: Abrechnung: Untergeordnete Einspeisung; Gebäude kleine Gebäude Netzmanagement: Haupteinspeisung; Gebäude mittlere Gebäude Netzmanagement: Haupteinspeisung; Gebäude große Gebäude Netzmanagement: Haupteinspeisung; Gebäude große Gebäude Netzmanagement: Untergeordnete Einspeisung; Gebäude Multiseite Netzmanagement: Haupteinspeisung; Gebäude Multiseite Netzmanage |
| Modelltyp | Standard |
Zusatzmerkmale38
| Analyse Der Netzqualität | entspricht EN 50160: 2010 Konformitätsbericht; entspricht IEEE 519: 2014 Konformitätsbericht; entspricht IEC 61000-4-30: Klasse S Messung der Netzqualität; bis zur 63. Oberschwingung; Oberschwingungsverzerrung; Wellenformerfassung; Erkennung von Spannungseinbrüchen und Überspannungen; Programmierbarkeit (logische und mathematische Funktionen); entspricht IEC 62586 Überwachung der Netzqualität; Erk |
|---|---|
| Geräteanwendung | Stromüberwachung; Erfassung von S0-Impulsen für Messungen von Wasser, Luft, Gas, Strom, Dampf |
| Messwerttyp | Strom; Spannung; Frequenz; Wirk- und Blindleistung gesamt; Scheinleistung gesamt; Leistungsfaktor gesamt; Wirk- und Blindleistung pro Phase, Effektivwert; Scheinleistung pro Phase, Effektivwert; Leistungsfaktor pro Phase, Effektivwert |
| Versorgungsspannung | 90 - 415 V AC 45 - 65 Hz ± 10 %; 110 - 415 V DC ± 10 % |
| Netzwerkfrequenz | 50 Hz; 60 Hz |
| [In] Bemessungsstrom | 1 A; 5 A; 10 A |
| Beschreibung Der Pole | 3P + N; 3P; 1P + N |
| Leistungsaufnahme In VA | 16 VA bei 230 V AC |
| Displaytyp | Integriertes Farb-TFT-LCD Display |
| Displayauflösung | 320 x 240 Pixel QVGA |
| Abtastrate | 256 Abtastungen/Zyklus |
| Messstrom | 50…10000 mA |
| Analoger Eingangstyp | Spannung (Impedanz 5 MOhm); Strom (Impedanz 0,3 mOhm) |
| Messspannung | 57…400 V AC 42 - 69 Hz zwischen Phase und Neutral; 100…690 V AC 42 - 69 Hz zwischen Phasen |
| Frequenzmessbereich | 42…69 Hz |
| Anzahl Der Eingänge | 3 digital 30 V AC; 3 digital 60 V DC |
| Messgenauigkeit | Strom ± 0,1 %; Spannung ± 0,1 %; Wirkenergie ± 0,2 % |
| Genauigkeitsklasse | Klasse 0,2S Wirkenergie entspricht IEC 62053-22; Klasse 0,2 Wirkenergie entspricht ANSI C12.20; Klasse 0,2 Wirkleistung entspricht IEC 61557-12; Klasse 0,5S Blindenergie entspricht IEC 62053-24; Klasse 0,5 Leistungsfaktor entspricht IEC 61557-12; Klasse 0,2 Spannung entspricht IEC 61557-12; Klasse 0,2 Strom entspricht IEC 61557-12 |
| Anzahl Der Ausgänge | 1 Impuls |
| Angezeigte Informationen | Spannung; Strom; Frequenz; Leistung; Energieverbrauchs; Oberschwingungsverzerrung |
| Kommunikationsprotokoll | Modbus RTU bei 115 kBaud - 2-Draht; ION bei 115 kBaud - 2-Draht; DNP3; IEC 61850; Modbus TCP/IP; Ethernet Modbus TCP/IP daisy chain bei 10/100 Mbit/s; RSTP 801.1d 2004 |
| Unterstützung Von Kommunikationsanschlüssen | Ethernet; Schraubklemmenleiste: RS485 |
| Kommunikationsnetztyp | IPv6 (Internetprotokoll) |
| Datenaufzeichnung | Minimal-/Maximalwerte von Echtzeitwerten; Wellenformprotokolle; Sequenz der Ereignisaufzeichnung; Zeitstempelung; Alarmprotokolle; Trendkurven/Prognosen; Erfassung von Spannungseinbrüchen und Überspannungen; Oberschwingungsprotokolle; GPS-Synchronisation; Datenprotokolle; Ereignisaufzeichnung; 50 Datenschreiber |
| Speicherkapazität | 512 MB |
| Webdienste | Anpassbare Homepage; Hochladen/Herunterladen von Dateien über FTP; Hochladen/Herunterladen von Dateien über SFTP; Webserver; Alarmbenachrichtigung per E-Mail; Anzeige der erfassten Wellenform (FTP); Anzeige der erfassten Wellenform (Web); HTTPS-Server |
| Kommunikationsdienst | E-Mail-Benachrichtigung per SMTP; RSTP-Unterstützung; NTP Zeitsynchronisierung; DHCP; PTP-Zeitsynchronisation |
| Cybersicherheit | Aktivieren/Deaktivieren der Kommunikationsports; Passwortschutz; Syslog-Protokollunterstützung; Robuste Sicherheitsprotokolle; Härtung |
| Montagemodus | Flächenbündig |
| Montagehalterung | Rahmenbedingungen |
| Installationskategorie | III |
| Sicherheitskonstruktion | III400…690 V entspricht IEC 61010-1:Hrsg. 3; III400…690 V entspricht EN 61010-1:Hrsg. 3; III347…600 V entspricht UL 61010-1:Hrsg. 3; III347…600 V entspricht CSA C22.2 Nr. 61010-1:Hrsg. 3 |
| Normen | IEC 61557-12; IEC 62052-11; IEC 62053-24; IEC 62053-22; IEEE 1588; IEC 62586-2; IEC 61326-1 |
| Produktzertifizierungen | CE; CULus; N998 |
| Breite | 96 mm |
| Tiefe | 77,5 mm |
| Höhe | 96 mm |
| Produktgewicht | 581 g |
Montage7
| Elektromagnetische Verträglichkeit | Elektrostatische Entladung entspricht IEC 61000-4-2; Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder entspricht IEC 61000-4-3; Elektrische Funkentstörfestigkeitsprüfung entspricht IEC 61000-4-4; Prüfung der Störfestigkeit gegen Überspannungen entspricht IEC 61000-4-5; Leitungsgebundene HF-Störungen entspricht IEC 61000-4-6; Magnetfeld bei Netzfrequenz entspric |
|---|---|
| Schutzart (IP) | IP54 Frontseite: entspricht IEC 60529; IP30 Gehäuse: entspricht IEC 60529 |
| Relative Luftfeuchtigkeit | 5…95 % |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
| Betriebshöhe | 3.000 m |
| Kompatibilitätscode | PM8240 |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 13,700 cm |
| VPE 1 Breite | 13,500 cm |
| VPE 1 Länge | 18,500 cm |
| Verpackungsgewicht (Lbs) | 840,500 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 8 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 7,124 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
