Schneider

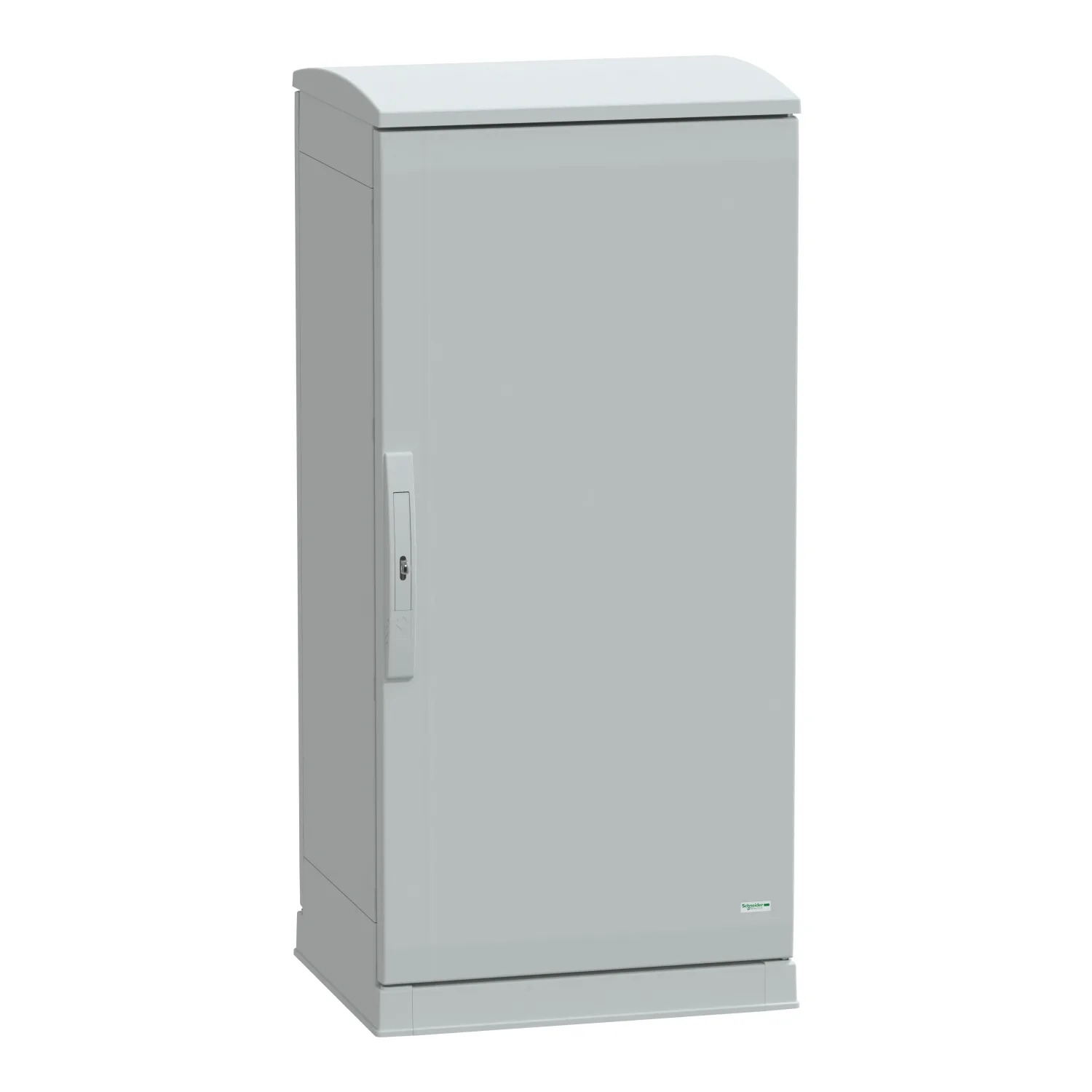

Hochleistungsgehäuse für Freiluftaufstellung H 1093 B 500 T 420, IP55, Volltür
Schneider NSYPHDZT1054P, Hochleistungsgehäuse für Freiluftaufstellung H 1093 B 500 T 420, IP55, Volltür. Kategorie: PanelSeT for outdoors operation. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:NSYPHDZT1054P
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:2,022.00 EUR (Request a quote)
Wichtige Eigenschaften
- Bereich
- PanelSeT
- Produkt
- PHD
- Anwendung
- Außeneinsatz Schwerlast
- Gehäusetyp
- Mehrzweck
Produktbeschreibung
Schneider NSYPHDZT1054P Outdoor-HD-Gehäuse, Abmessungen 1000x500x420mm, Polycarbonat-Konstruktion, geeignet für Heavy-Duty-Anwendungen. Für ein Preisangebot zum Produkt wenden Sie sich an ÜÇ-EL Elektrik.
Technische Daten
Hauptmerkmale13
| Bereich | PanelSeT |
|---|---|
| Produkt | PHD |
| Anwendung | Außeneinsatz Schwerlast |
| Zertifizierung | UL entspricht UL 508 A 2007; Bureau Veritas entspricht IEC 61969-3 2011; Bureau Veritas entspricht IEC 61439-5 2010; DEKRA entspricht IEC 62208 2011 |
| Gehäusetyp | Mehrzweck |
| Kategorie | Geeignetes Gehäuse |
| Version | PHDZT |
| Gehäusehöhe Mit Vordach | 1093 mm |
| Überdachungshöhe | 38 mm |
| Gehäusebreite | 500 mm |
| Tiefe Des Gehäuses | 420 mm |
| Gehäusemontage | Bodenstehend |
| Geräteaufbau | 1 Tür in doppelt glasfaserverstärktes Polyester; 1 door retainer in Stahl mit Anti-Korrosions-Beschichtung; 1 Dokumententasche in Kunststoff A4 Format; 1 Kabeleinführungsplatte in Aluminium; 1 Gehäuse mit integriertem Sockel in doppelt glasfaserverstärktes Polyester; 1 Überdachung in Polyester mit Glasfaser verstärkt |
Zusatzmerkmale12
| Gehäusetyp | Gehäuse versiegelt und montiert |
|---|---|
| Türtyp | Einfach |
| Anzahl Der Türen | 1 Tür(en) |
| Türöffnungsseite | Rechts oder links (120 °) |
| Schlosstyp | 2-Punkte-Verriegelung, Griff mit 1242E-Schlüsselschloss und Vorhängeschloss |
| Zugänglichkeit Für Den Betrieb | Frontseite; Unten |
| Maximale Hublast | 500 kg |
| Abnehmbare Teile | Tür durch Scharniere; Überdachung durch Befestigungselement; Kabeleinführungsplatte durch Befestigungselement |
| Material | Doppelt glasfaserverstärktes Polyester |
| Farbe | Grau (RAL 7035) |
| Normen | IEC 61439-5; IEC 62208; IEC 61969-3; UL 508 A |
| Elektrische Isolationsklasse | Klasse II entspricht IEC 61439-1 2011 |
Montage9
| Schutzart (IP) | IP55 entspricht IEC 60529 |
|---|---|
| Schutzart (IK) | IK10 entspricht IEC 62262 (einfache Tür) |
| Mechanische Festigkeit | Vandalismusgeschützt conforming to EN/IEC 61439-5 version 2010 |
| Feuerbeständigkeit | 960 °C entspricht IEC 62208 |
| Umgebungstemperatur Bei Betrieb | -45…80 °C entspricht IEC 61969-3 Klasse 1 |
| Umgebungstemperatur Bei Lagerung | -25…40 °C |
| Korrosionsbeständigkeit | 90…100 % entspricht ISO 12944 C4H |
| Umweltbeständigkeit | Sonneneinstrahlung: Klasse 1 bis zu 1.120 W/m² entspricht IEC 61969-3:2011; Festigkeit gegen Umgebungsluft: Klasse 1 bis zu 180 km/h entspricht IEC 61969-3:2011; UV-Beständigkeitstest: Klasse 1 entspricht ISO 4892-2:2013; Eis- und Frostbildung: Klasse 1 entspricht IEC 61969-3:2011; Festigkeit gegen Fauna und Flora: Klasse 1 entspricht IEC 61969-3:2011; : Klasse 1 entspricht IEC 61969-3:2011 |
| Temperaturregelung Einstellungen | Lüfter: 1500 W für einen maximalen Geräuschpegel von 60 dB; Natürlich: 546 W bei -25 °C; Natürlich: 238 W bei 20 °C; Natürlich: 102 W bei 40 °C; Mit externer Kühlung 4000 W; Entsprechend der Kühlungsbauart 1500 W |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 109,000 cm |
| VPE 1 Breite | 52,000 cm |
| VPE 1 Länge | 45,000 cm |
| Verpackungsgewicht (Lbs) | 32,200 kg |
| VPE 2 Art | PAM |
| VPE 2 Menge | 4 |
| VPE 2 Höhe | 121,000 cm |
| VPE 2 Breite | 100,000 cm |
| VPE 2 Länge | 120,000 cm |
| VPE 2 Gewicht | 140,800 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
Dokumente und Downloads
Die Dokumente werden vom Hersteller veröffentlicht und in einem neuen Tab geöffnet.
