Schneider
Ana. Eingangsmodul + Sockel, 4 diff. Eing, Strom,Spannung,2 Leiter, Modicon Edge I/O NTS

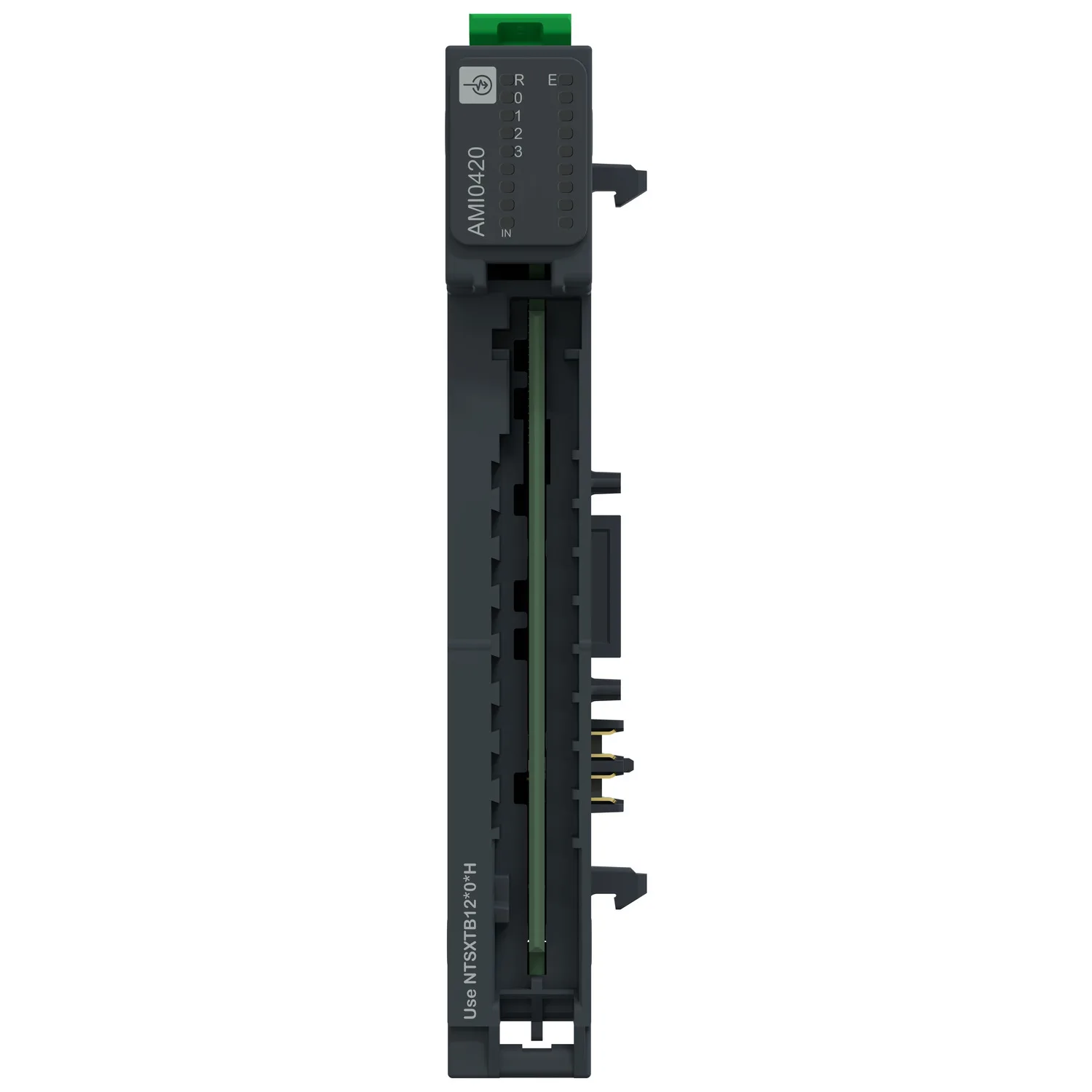

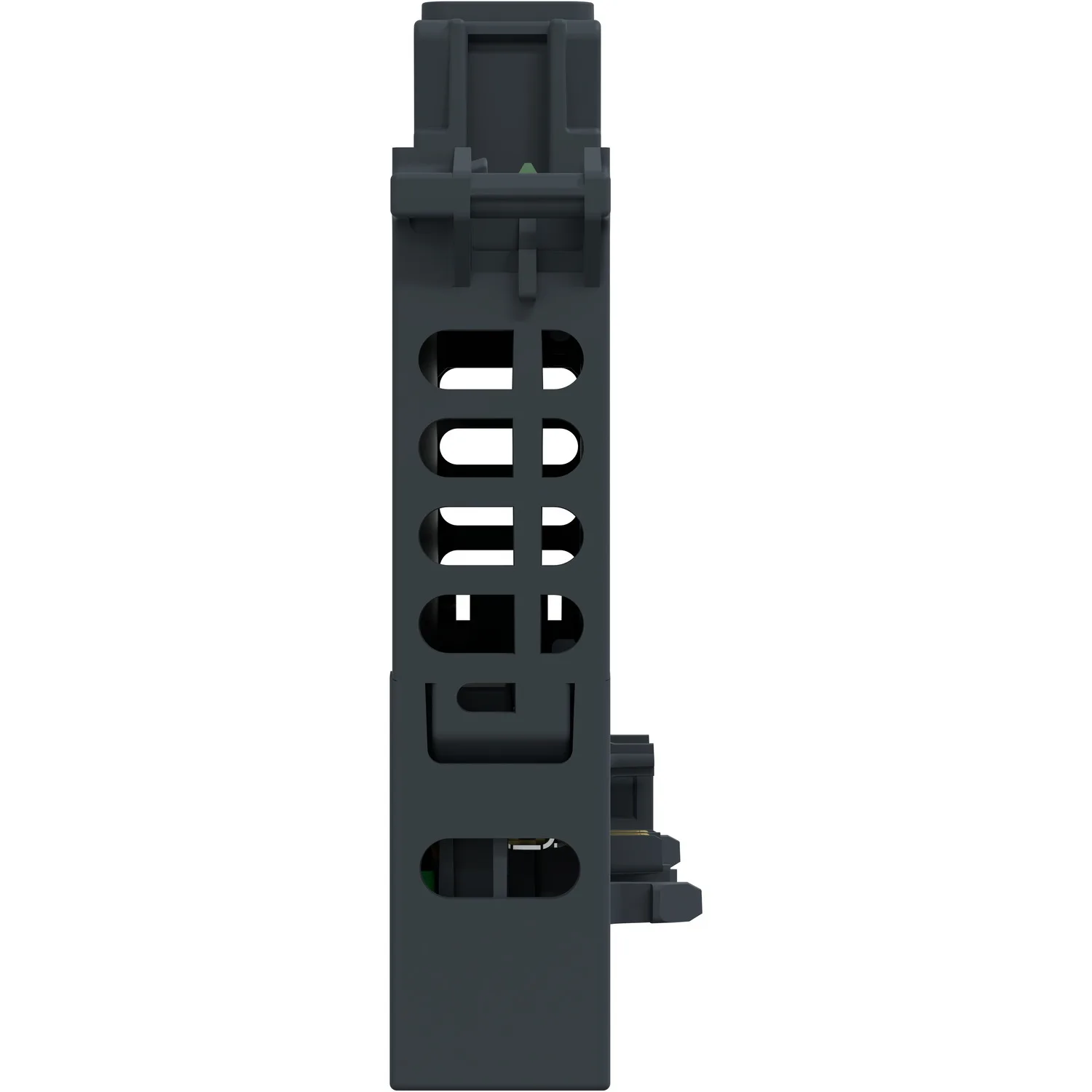

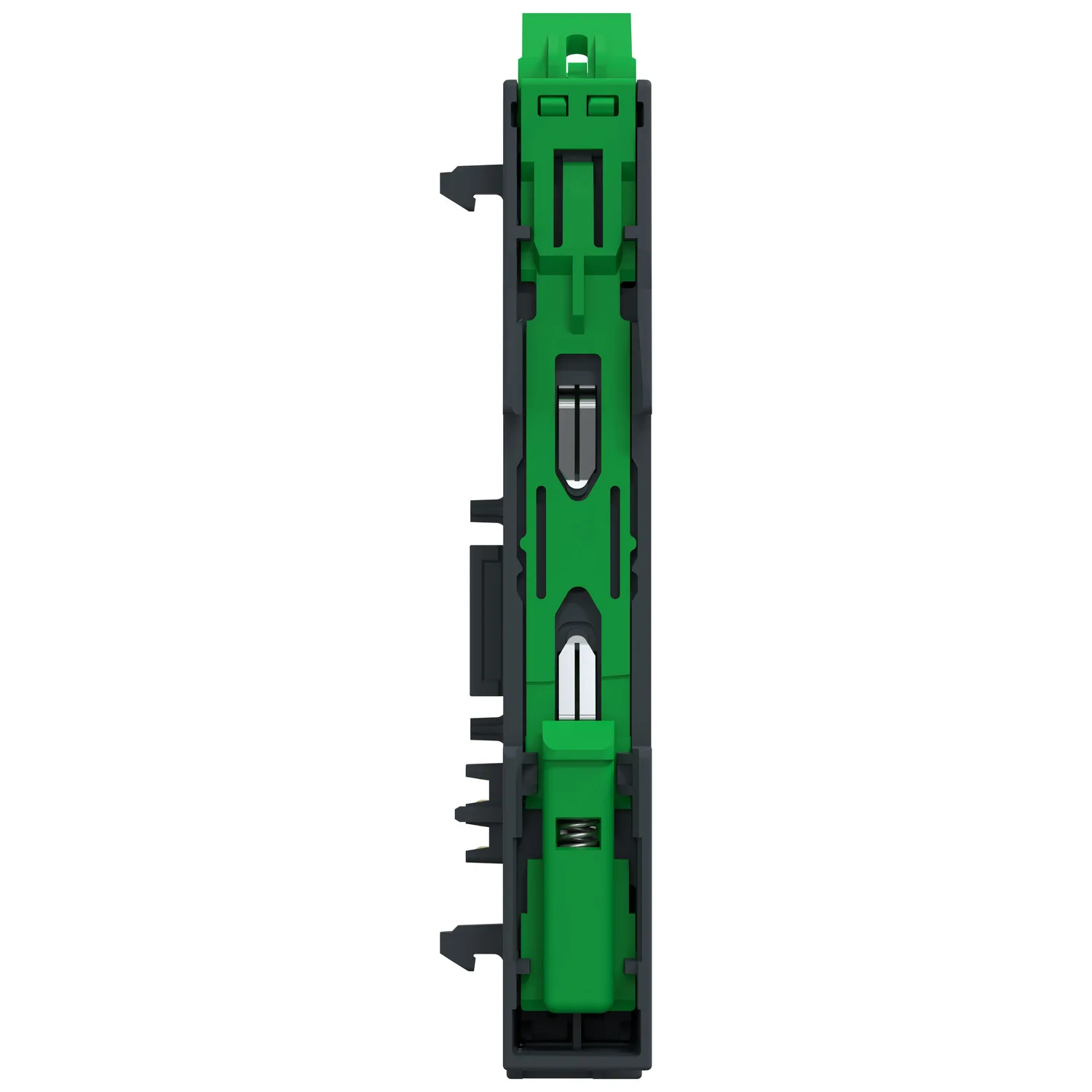

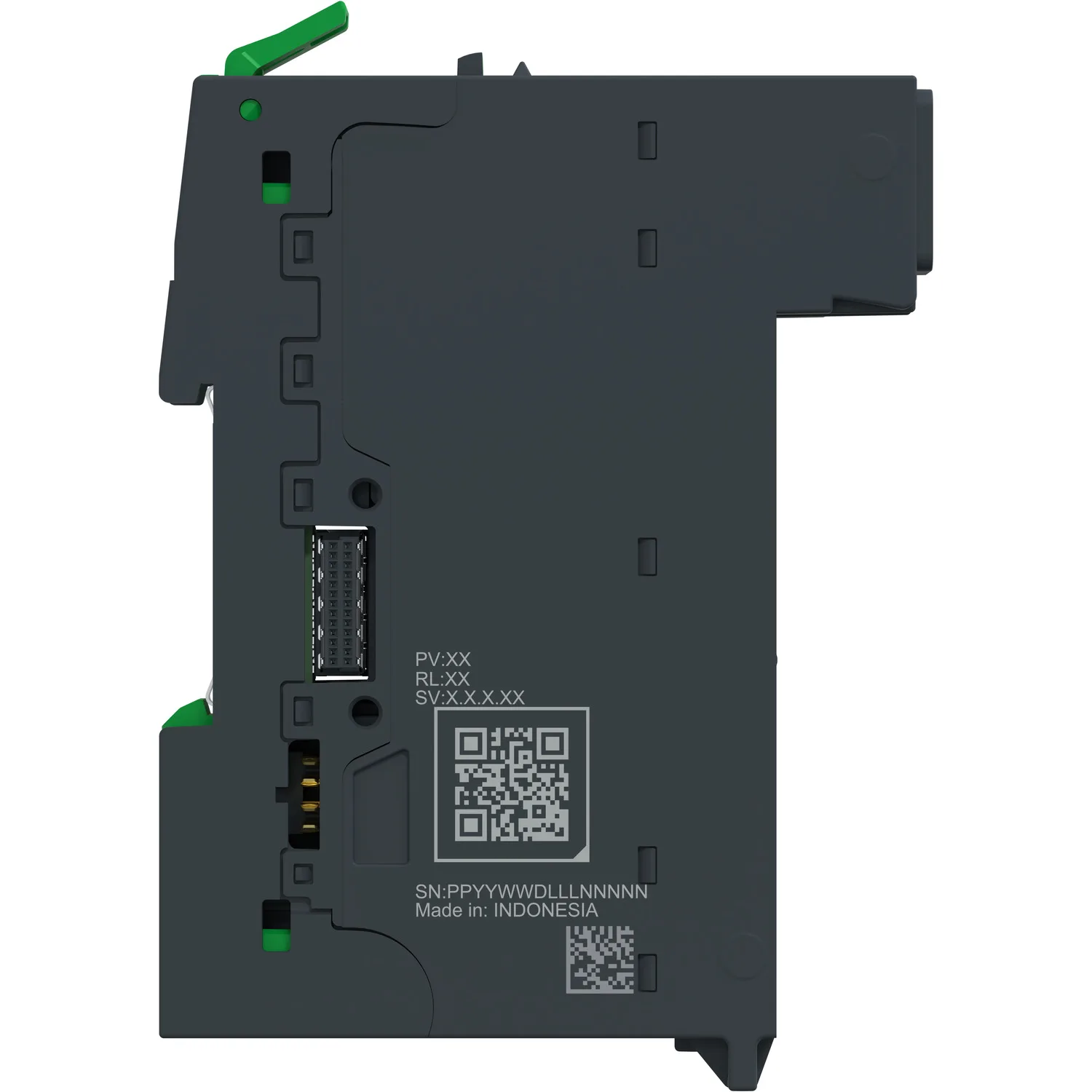

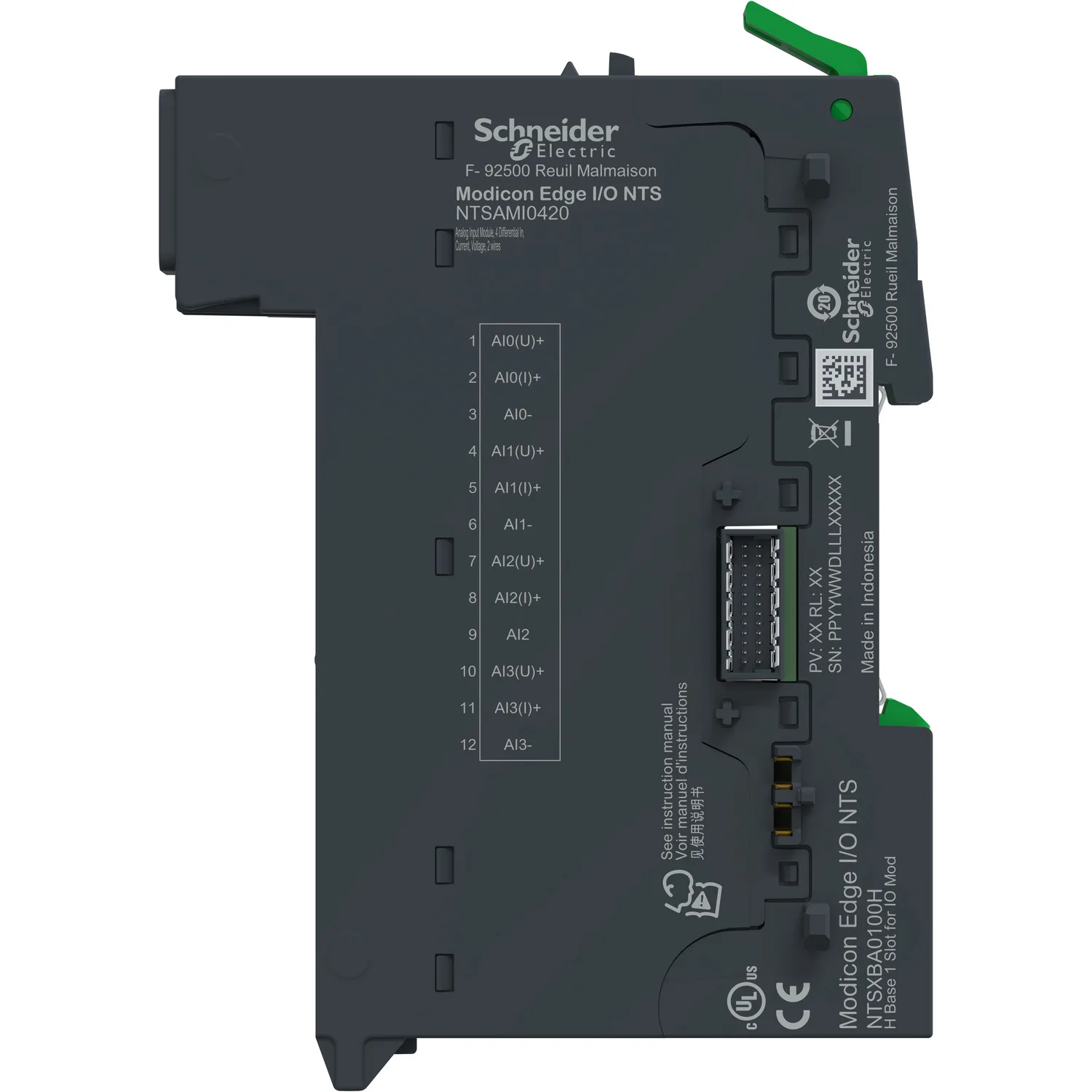

Schneider NTSAMI0420K, Ana. Eingangsmodul + Sockel, 4 diff. Eing, Strom,Spannung,2 Leiter, Modicon Edge I/O NTS. Kategorie: Modicon Edge I/O NTS. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:NTSAMI0420K
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:540.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Modicon Edge I/O NTS
- Produkt- Oder Komponententyp
- Satz für analoge Eingangsmodule
- Zusammenstellung Kombipaket
- NTSAMI0420 Modul; NTSXBA0100H Sockel
- Obligatorisches Zubehör
- NTSXTB12_0_H Klemmenblock
Produktbeschreibung
Dieses analoge Eingangsmodul-Kit ist Teil der Modicon Edge I/O NTS-Reihe. Bei diesem Kit handelt es sich um eine Vormontage eines Sockels und eines analogen Eingangsmoduls. Es verfügt über 4 Differenz-Strom-Spannungs-Eingänge mit einem 2-Leiter-Anschluss. Diese All-in-One-Lösung ist eine umfassende Plattform für die Verwaltung mehrerer analoger Signale und gewährleistet eine effiziente Datenverarbeitung. Es funktioniert in einem Temperaturbereich von minus 20 bis 60 Grad Celsius. Es hat eine IP-Schutzart von IP20. Es ist 100 mm hoch, 15 mm breit, 88 mm tief und wiegt 0,073 kg.
Hauptmerkmale
- Vielseitig dank pro Kanal konfigurierbarer Strom- oder Spannungseingang
- Geräte-Echtheit (Herstellerzertifikat)
- Hot-swap-fähiges Modul
- Zeitersparnis und kürzere Markteinführungszeiten
- Reduziert Kosten und ungeplante Ausfallzeiten
Technische Daten
Hauptmerkmale9
| Baureihe | Modicon Edge I/O NTS |
|---|---|
| Produkt- Oder Komponententyp | Satz für analoge Eingangsmodule |
| Zusammenstellung Kombipaket | NTSAMI0420 Modul; NTSXBA0100H Sockel |
| Obligatorisches Zubehör | NTSXTB12_0_H Klemmenblock |
| Produktkompatibilität | NTSN |
| Kompatible Produktfamilie | SPS-/Motion-Steuerung - Modicon M262; Modicon M580; Dritthersteller |
| Geräteanwendung | Industrieanwendung |
| Anzahl Der Analogeingänge | 4 |
| Betriebsmodus | Isochron/Asynchron |
Zusatzmerkmale31
| Analoger Eingangstyp | Strom +/- 20 mA; Strom 0 - 20 mA; Strom 4 - 20 mA; Spannung +/- 10 V; Spannung 0 - 10 V; Spannung +/-5 V; Spannung 0 - 5 V; Spannung 1 - 5 V |
|---|---|
| Input Signal Type | Differenzial |
| Modus Der Eingangsverdrahtung | 2-Draht |
| Auflösung Des Analogeingangs | 15 Bit + Vorzeichen |
| Zulässige Überlastung An Den Eingängen | 30 V Maximalspannung; 30 V bei 50 mA Maximalstrom |
| Eingangsimpedanz | > 10 MOhm im Spannungsbetrieb; 100 Ohm + interner Stromschutz 10 Ohm typisch |
| Abtastdauer | 0,723 ms je Modul |
| Eingangsschutztyp | Überstrom-/Fehlverdrahtungsschutz pro Kanal für Stromeingang; Überspannungs-/Fehlverdrahtungsschutz pro Kanal für Spannungseingang |
| Eingangsdiagnose | Unterschreitungsfehler pro Kanal; Überlauffehler pro Kanal; Kabelbruchfehler pro Kanal; Hardware-Fehler pro Kanal |
| LSB-Wert | 0,31 mV, +/- 10 V; 0,31 mV, 0 - 10 V; 0,16 mV, +/-5 V; 0,16 mV, 0 - 5 V; 0,13 mV, 1 - 5 V; 0,61 µA, +/- 20 mA; 0,61 µA, 0 - 2 mA; 0,49 µA, 4 - 20 mA |
| Kabeltyp | Abgeschirmtes Kabel |
| Temperaturabweichung | ± 0,0057 % FS/°C |
| Messfehler | = 0,3 % FS 25 °C; = 0,5 % FS in - 30...60 °C |
| Nichtlinearität | = 0,01 % FS, Analogeingangstyp: Spannung/Strom |
| Gleichtaktunterdrückung | 70 dB |
| Typ Der Stromversorgung | Busspannung aus dem Stromversorgungsbus (24 V DC); Feldstrom von der Stromversorgung im Feld (24 V DC) |
| Bemessungs-Betriebsspannungsgrenzen | 20,4 - 28,8 V DC |
| Typische Leistungsaufnahme | 31,7 mA bei 24 V DC zum Busstrom; 27,6 mA bei 24 V DC zum internen Feldstromminimum; 33,1 mA bei 24 V DC zum internen Feldstrommaximum |
| Verlustleistung In W | 1,8 W max. bei 24 V DC |
| Max. Kabelabstand Zwischen Den Geräten | Abgeschirmtes Kabel: <200 m für Spannungseingänge; Abgeschirmtes Kabel: <1000 m für Stromeingang |
| Isolation Zwischen Kanälen Und Klemme | 1.500 V AC |
| Isolation Zwischen Kanälen Und Feldstrom | 1.000 V AC |
| Isolationsspannung Zwischen Feld Und Bus | 1.500 V AC |
| Hot-Swapping-Fallback | Ja |
| Lokale Signalisierung | 1 LED grün für Betrieb des Moduls (RUN); 1 LED pro Kanal grün für Kanaldiagnose; 1 LED rot für Modulfehler (ERR) |
| Gehäusefarbe | Grau |
| Montagehalterung | Top Hat Typ TH35-7.5 Schiene entspricht IEC 60715; Top Hat Typ TH35-15 Schiene entspricht IEC 60715 |
| Höhe | 116,6 mm |
| Breite | 15 mm |
| Tiefe | 81 mm |
| Produktgewicht | 0,073 kg |
Montage13
| Schutzart (IP) | IP20 |
|---|---|
| Beschriftung | CE; UKCA; CULus; RCM |
| Produktzertifizierungen | CE; UKCA; CULus; RCM; Marinezulassung - EU RO MR (in Vorbereitung); EAC (ausstehend); ATEX Zone 2 (in Vorbereitung); IECEx Zone 2 (in Vorbereitung); CCC Ex-Zone 2 (in Vorbereitung) |
| Normen | EN/IEC 61131-2; EN 61010-2-201; UL 61010-2-201; IACS E10; EN/IEC 61000-6-5; EN/IEC 61850-3; EN/IEC 60079-0; EN 50155; EN 50121-4; EN 50121-5 |
| Richtlinien | 2014/30/EU - elektromagnetische Verträglichkeit; 2014/34/EU - ATEX-Richtlinie; 2014/35/EU |
| Umgebungstemperatur Bei Betrieb | -20…60 °C |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
| Relative Luftfeuchtigkeit | 5…95 % Betauung nicht zulässig |
| Betriebshöhe | 0 - 2.000 m; 2.000 - 5.000 m mit Leistungsreduzierung |
| Verschmutzungsgrad | 2 |
| Umgebungseigenschaften | Gasbeständig C3 und G2 |
| Vibrationsfestigkeit | 1 g ohne Zubehör; 2 g mit Zubehör |
| Stoßfestigkeit | 15 g für 11 ms (mit und ohne Zubehör) |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 3,400 cm |
| VPE 1 Breite | 9,000 cm |
| VPE 1 Länge | 12,000 cm |
| Verpackungsgewicht (Lbs) | 105,000 g |
| VPE 2 Art | S01 |
| VPE 2 Menge | 16 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 15,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 1,925 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 512 |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm |
| VPE 3 Gewicht | 55,620 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
