Analog-Ausgangsmodul + Sockel, 4 Ausgänge, Strom, Spannung, Modicon Edge I/O NTS
Schneider NTSAMO0400K, Analog-Ausgangsmodul + Sockel, 4 Ausgänge, Strom, Spannung, Modicon Edge I/O NTS. Kategorie: Modicon Edge I/O NTS. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:NTSAMO0400K
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:494.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Modicon Edge I/O NTS
- Produkt- Oder Komponententyp
- Satz für analoge Ausgangsmodule
- Zusammenstellung Kombipaket
- NTSAMO0400 Modul; NTSXBA0100H Sockel
- Obligatorisches Zubehör
- NTSXTB12_0_H Klemmenblock
Produktbeschreibung

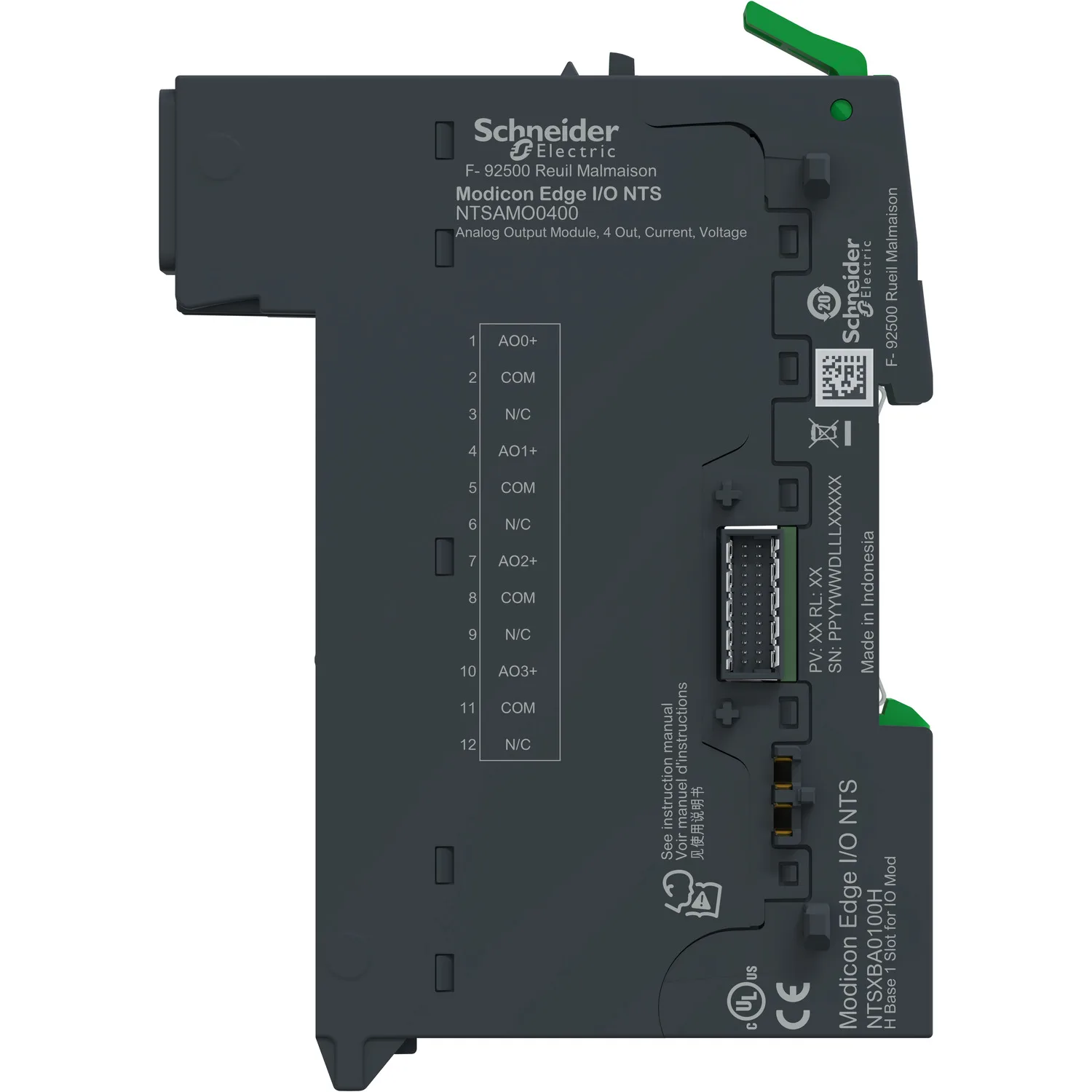

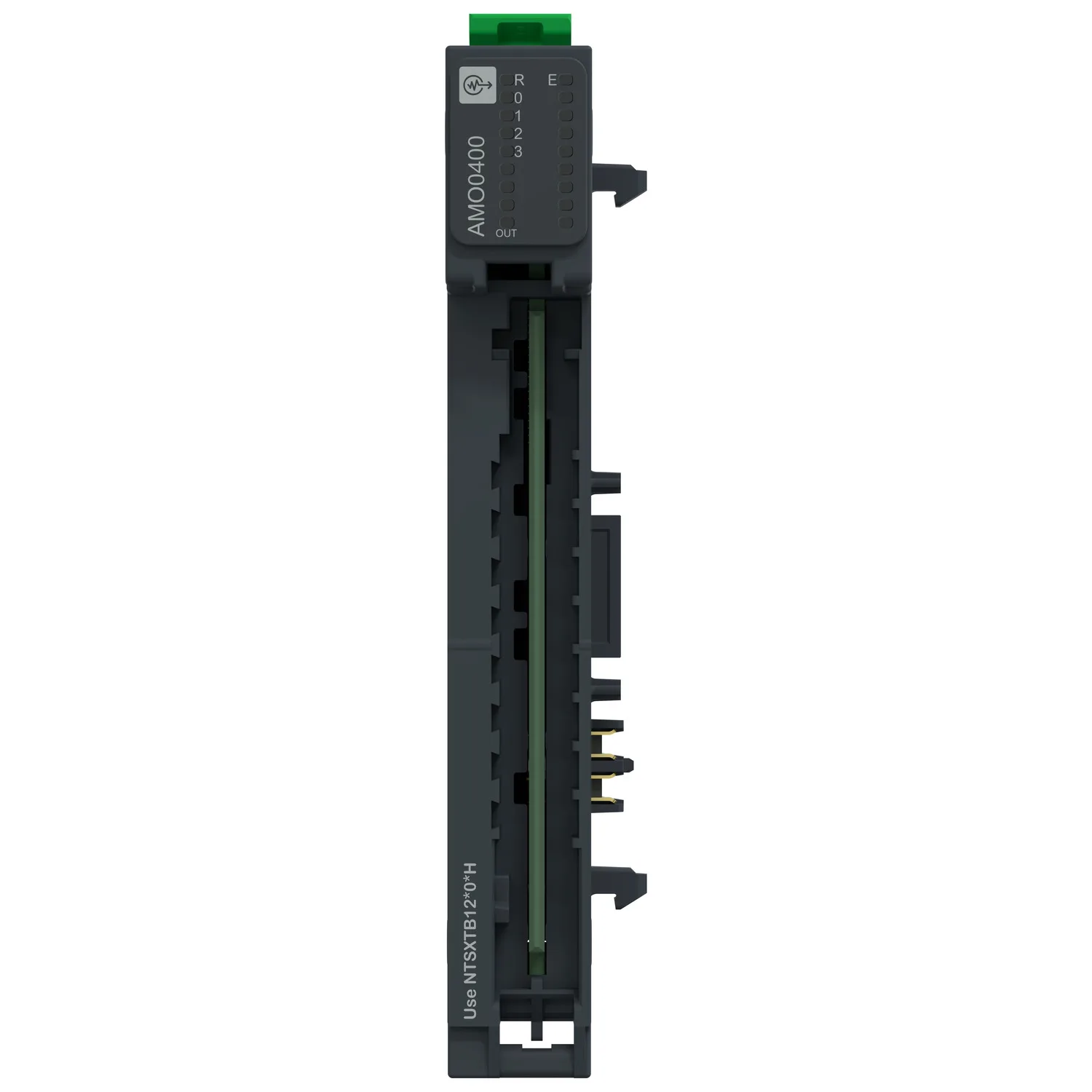

Dieser Analog-Ausgangs-Satz ist Teil der Modicon Edge I/O NTS-Reihe. Bei diesem Satz handelt es sich um eine Vormontage eines Sockels und eines analogen Ausgangsmoduls. Es verfügt über 4 isolierte Spannungs-Strom-Ausgänge vom Typ ±10V, 0 bis 10V, ±5V, 0 bis 5V, 1 bis 5V, und ±20mA, 0 bis 20mA, 4 bis 20mA. Diese All-in-One-Lösung ist eine umfassende Plattform für die Verwaltung mehrerer analoger Signale und gewährleistet eine effiziente Datenverarbeitung. Er funktioniert in einem Temperaturbereich von minus 20 bis 60 Grad Celsius. Es hat eine IP-Schutzart von IP20. Es ist 116 mm hoch, 15 mm breit, 88 mm tief und wiegt 0,073 kg. Sie ist kompatibel mit den SPS-Steuerungen Modicon M262 und Modicon M580 und dem Montagezubehör. Das Paket enthält das Modul bereits in seiner Basis montiert. Der Satz wird auf einer DIN-Schiene mit einer mechanischen Verriegelungsklammer installiert. Modicon Edge I/O NTS ist ein zukunftssicheres E/A-System für die Datenaggregation. Modicon Edge I/O NTS ist ein robustes dezentrales IP20 E/A-System mit einer großen Auswahl an Modulen.
Hauptmerkmale
- Vielseitig mit Strom oder Spannung pro Kanal konfigurierbar
- Echtheit des Geräts (Herstellerzertifikat)
- Hot-swap-fähiges Modul
- Zeitersparnis und kürzere Markteinführungszeiten
- Reduzieren Sie Kosten und ungeplante Ausfallzeiten
Technische Daten
Hauptmerkmale9
| Baureihe | Modicon Edge I/O NTS |
|---|---|
| Produkt- Oder Komponententyp | Satz für analoge Ausgangsmodule |
| Zusammenstellung Kombipaket | NTSAMO0400 Modul; NTSXBA0100H Sockel |
| Obligatorisches Zubehör | NTSXTB12_0_H Klemmenblock |
| Produktkompatibilität | NTSN |
| Kompatible Produktfamilie | SPS-/Motion-Steuerung - Modicon M262; Modicon M580; Dritthersteller |
| Geräteanwendung | Industrieanwendung |
| Anzahl Der Analogausgänge | 4 |
| Betriebsmodus | Isochron/Asynchron |
Zusatzmerkmale27
| Analoger Ausgangstyp | Strom: 0 - 20 mA; Strom: 4 - 20 mA; Spannung: +/- 10 V; Spannung: 0 - 10 V; Spannung: +/-5 V; Spannung: 0 - 5 V; Spannung: 1 - 5 V |
|---|---|
| Modus Der Ausgangsverdrahtung | 2-Draht |
| Ausgangsschutztyp | 16 mA Kurzschluss und 30 V Überspannung für Spannungsausgang; 30 V Überspannung für Stromausgang |
| Ausgangsdiagnose | Unterschreitungsfehler pro Kanal; Überlauffehler pro Kanal; Kabelbruchfehler pro Kanal; Kurzschlussfehler pro Kanal; Hardware-Fehler pro Kanal; Kalibrierungsfehler pro Kanal; DAC-Versorgungsfehler pro Kanal; Fehler der internen Feldversorgung pro Kanal |
| Lastimpedanz Ohmsch | 600 Ohm Strom; 1 kOhm Spannung |
| Reaktionszeit Am Ausgang | 912 µs bei 600 Ohm pro Modul |
| HART-Toleranz | Ja |
| Kabeltyp | Abgeschirmtes Kabel |
| Temperaturabweichung | ± 0,002 % FS/°C |
| Messfehler | = 0,1 % FS 25 °C; = 0,2 % FS -20 - 60°C |
| Nichtlinearität | = 0,02 % FS, Analogeingangstyp: Spannung/Strom |
| Typ Der Stromversorgung | Busspannung aus dem Stromversorgungsbus (24 V DC); Feldstrom von der Stromversorgung im Feld (24 V DC) |
| Bemessungs-Betriebsspannungsgrenzen | 20,4 - 28,8 V DC |
| Typische Leistungsaufnahme | 34,6 mA bei 24 V DC zum Busstrom; 24 mA bei 24 V DC zum internen Feldstromminimum; 79,2 mA bei 24 V DC zum internen Feldstrommaximum |
| Verlustleistung In W | 1,7 W max. bei 24 V DC |
| Max. Kabelabstand Zwischen Den Geräten | Abgeschirmtes Kabel: <200 m für Spannungseingänge; Abgeschirmtes Kabel: <1000 m für Stromeingang |
| Isolation Zwischen Kanälen Und Klemme | 1.500 V AC |
| Isolation Zwischen Kanälen Und Feldstrom | Nein |
| Isolationsspannung Zwischen Feld Und Bus | 1.500 V AC |
| Hot-Swapping-Fallback | Ja |
| Lokale Signalisierung | 1 LED grün für Betrieb des Moduls (RUN); 1 LED pro Kanal grün für Kanaldiagnose; 1 LED rot für Modulfehler (ERR) |
| Gehäusefarbe | Grau |
| Montagehalterung | Top Hat Typ TH35-7.5 Schiene entspricht IEC 60715; Top Hat Typ TH35-15 Schiene entspricht IEC 60715 |
| Höhe | 100 mm |
| Breite | 15 mm |
| Tiefe | 80 mm |
| Produktgewicht | 0,073 kg |
Montage12
| Schutzart (IP) | IP20 |
|---|---|
| Beschriftung | CE; UKCA; CULus; RCM |
| Produktzertifizierungen | CE; UKCA; CULus; RCM; Marinezulassung - EU RO MR (in Vorbereitung); EAC (ausstehend); ATEX Zone 2 (in Vorbereitung); IECEx Zone 2 (in Vorbereitung); CCC Ex-Zone 2 (in Vorbereitung) |
| Normen | EN/IEC 61131-2; EN 61010-2-201; UL 61010-2-201; IACS E10; EN/IEC 61000-6-5; EN/IEC 61850-3; EN/IEC 60079-0; EN 50155; EN 50121-4; EN 50121-5 |
| Richtlinien | 2014/30/EU - elektromagnetische Verträglichkeit; 2014/34/EU - ATEX-Richtlinie; 2014/35/EU |
| Umgebungstemperatur Bei Betrieb | -20…60 °C |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
| Relative Luftfeuchtigkeit | 5…95 % Betauung nicht zulässig |
| Betriebshöhe | 0 - 2.000 m; 2.000 - 5.000 m mit Leistungsreduzierung |
| Verschmutzungsgrad | 2 |
| Vibrationsfestigkeit | 1 g ohne Zubehör; 2 g mit Zubehör |
| Stoßfestigkeit | 15 g für 11 ms (mit und ohne Zubehör) |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 8,800 cm |
| VPE 1 Breite | 2,700 cm |
| VPE 1 Länge | 11,300 cm |
| Verpackungsgewicht (Lbs) | 102,000 g |
| VPE 2 Art | S01 |
| VPE 2 Menge | 16 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 15,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 1,908 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
